使用Gocator 2500系列線激光輪廓傳感器高速在線檢測連接件針腳
發布時間：2020/5/29 15:34:01 修改時間：2020/4/13 10:53:39 瀏覽次數：1389

對每個連接件進行超高速在線檢測

有效去除有瑕疵的零件

實現100%質量控制！

應用&挑戰

在此應用中，Gocator 2520線激光輪廓傳感器被用于掃描和檢測連接件針腳，測量在線移動的連接件針腳，提供實時的通過/失敗決策。如果沒有可靠且覆蓋范圍廣的質量控制，很有可能會造成有缺陷的連接件引腳的漏檢，導致將不合格的產品發送給客戶。

能否獲取正確的質量控制信息是產線能否做到高效率低成本的關鍵。連接件針腳是高反光的微小目標物，要達到要求的精度去滿足幾何公差，掃描和測量變得很有難度。特別是，針腳之間經常出現掃描數據中的噪聲。此外，一些針腳要求傳感器具有較大的測量范圍，以便準確獲取針腳的幾何形狀。

Gocator 2520解決方案

利用Gocator 2520智能傳感器為每個高反光針腳生成高密度的3D掃描數據，用戶可以獲取最高分辨率的圖像。工程師還可以選擇使用Gocator 3D快照傳感器或傳感器組網系統來完全消除遮擋區域，使連接件能被完整地檢測到。

掃描后，Gocator通過內置的濾波處理不同類型的數據噪聲。借助Gocator內置工具，工程師能夠掃描并測量出部件距離和共面性。

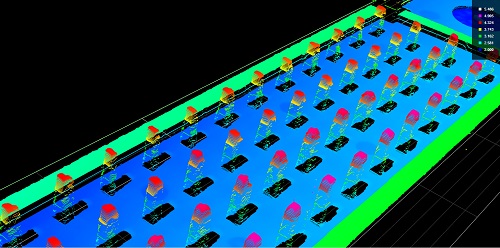

連接件針腳的3D掃描圖

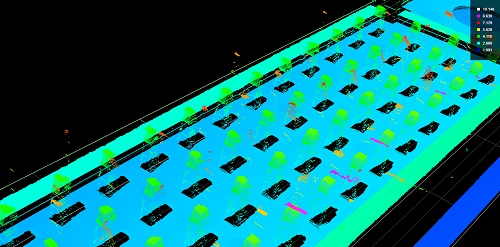

連接件針腳的噪聲

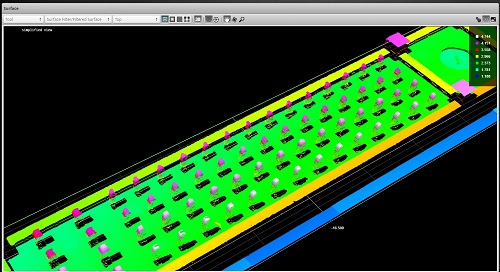

過濾后的圖片（已消除噪聲）

檢測連接件針腳缺失及高度的最佳的可靠方案是使用三維掃描技術，能夠精確地檢測針腳的高度，與嚴格的管控參數比較，必要時可以及時剔除。

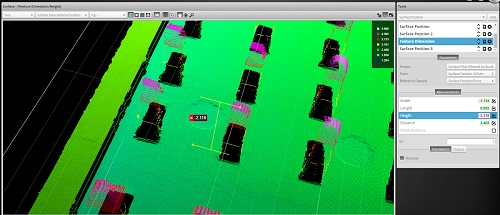

測量單個Pin針的高度

Gocator的優勢

適應傳輸帶上不同零件的高度改變，確保數據的可靠性
相對于零件表面來計算其連接件針腳的高度
利用豐富的內置測量工具使連接件針腳檢測更快更精確
實現較大的掃描范圍，且可以利用傳感器組網，覆蓋更廣掃描范圍

結論

使用Gocator意味著在不影響生產速度的情況下對每一個連接件進行100%檢測，有效去除有瑕疵的零件。即使在高速的生產過程中也能夠精確測量微小的公差，提供完整的在線檢測。用戶可以及時發現零部件的生產質量問題，立即糾正的同時避免由此帶來的經濟損失。
