概述：

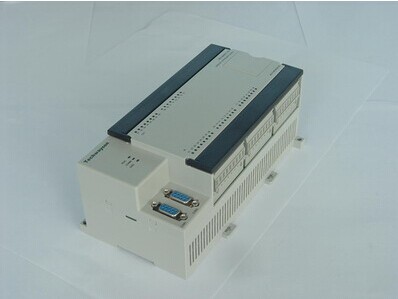

M32DT是一款32點晶體管小型PLC，支持多種通訊協議，支持四軸運動控制。
產品特色 ：
1、16路數字量輸入；
2、16路晶體管漏型輸出；
3、6路200K脈沖輸出，
4、4路AB相脈沖計數、方向脈沖計數、單脈沖計數輸入，4路外部中斷(兩路50K，4、兩路10K)；
5、1路RS232 （2路RS232可選）；
6、1路RS485（2路RS485可選，其中一路可為隔離型)；
7、1路CAN2.0（可選）；
8、支持掉電保持功能；
9、RTC 實時時鐘功能，及功能強大的日期時間段功能塊，可靈活設定任意多個時間驅動事件；
10、集成多種通訊方式，包括： 2路RS232，2路RS485，CAN， 最多4路串口均支持標準的MODBUS/RTU主、從協議， 以及自由通訊協議(可以兼容任意RS485或RS232通訊協議)；

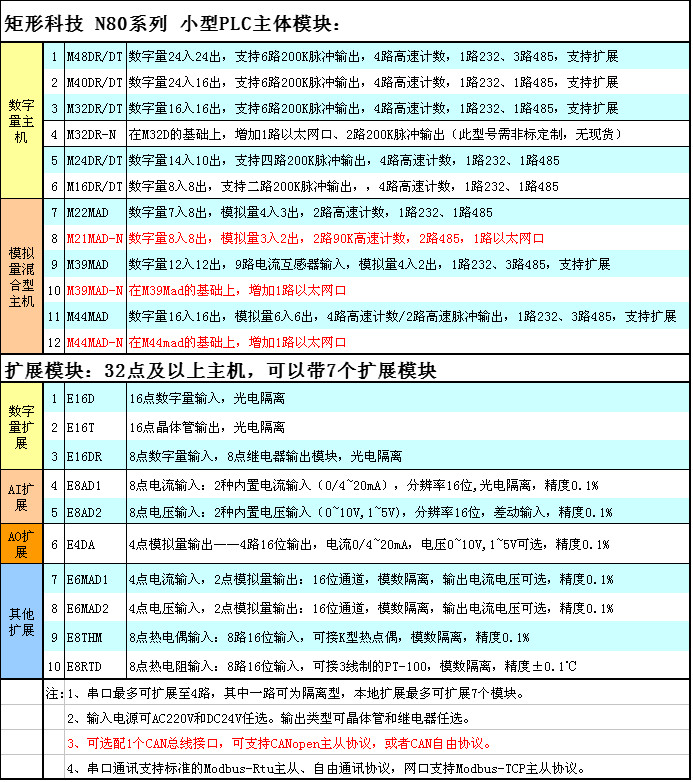

11、支持本地最多7個擴展模塊，可通過現場總線擴展分布式IO模塊，最多64個模塊；
N80-M32DT-AC（DC）標準配置為1路232、一路非隔離485（RS485_2）16路數字量輸入、16路晶體管輸出、支持4路200K脈沖輸出、供電電源AC220V/DC24V。
2、規格
表3-1 電氣和環境規格表
項目
參數
供電電源
AC220V/DC24V可選
產品電氣規格
電源損耗
400mA
允許斷電時間
10ms（交流或直流）以內，
能夠繼續運行
工作溫度
-20-55攝氏度，軍用級為-40~80度
儲存溫度
-40--70攝氏度，軍用級為-55~85度
抗干擾性
峰值：2000vp-p；頻率5KHZ；
上升時間：5ns；脈沖寬度：50ns
抗震動
符合IEC61121-2標準
抗沖擊
絕緣阻抗
5M歐姆（DC500V），所有外部端子與地之間
表3-2 數字量輸入特性
輸入隔離方式
光電隔離
數字量輸入
輸入類型
漏型/源型
額定輸入電壓及電流
DC 24V/ 7 mA
浪涌電壓
35V，0.5秒
工作電壓范圍
DC 9V ～ 28V
導通狀態
高于 DC 15V，2.5mA
關斷狀態
低于 DC 5V，1mA
公共端設置
8個點共享一個公共端
表3-3 數字量輸出特性
輸出隔離方式
數字量輸出
輸出類型
MOSFET（漏型）
響應時間
OFF->ON
15μs以下
ON->OFF
130μs以下
輸出電壓范圍
DC 20.4V~28.8V
額定輸出電壓
DC 24V 1A/點， 8.0A/公共端
