  • 帶32路自整定PID回路的國產矩形PLC應用:以溫度控制為例
  • 發布時間:2015/7/24 20:34:56   修改時間:2015/7/24 13:50:37 瀏覽次數:4050
  • 標簽:PID溫度控制、國產PLC 、自整定PID、 PID控制溫度、 自整定PID的國產PLC、接PT100、KTY84、熱電偶等測溫傳感器、

    1. 國產矩形PLC,一個PLC最多可擴展7個模塊,最多可接62路PT100、熱電偶等溫度傳感器
    2. 可同時可以支持32路PID控制輸出回路,帶PID自整定功能,可以不用人工調PID參數
    3. 支持模擬量PID和開關量PID,模擬量PID輸出為一個AD值,開關量PID輸出為占空比。

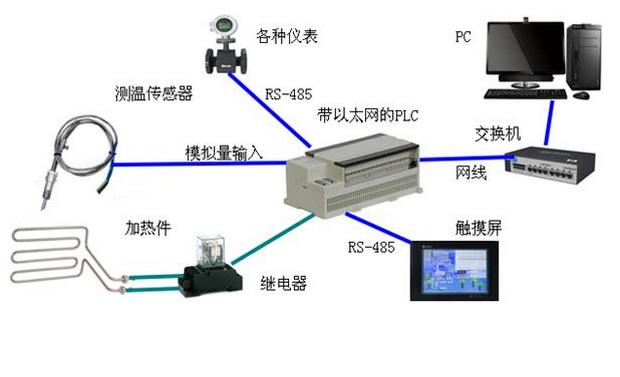

    系統示意圖

        1.PLC可以通過模擬量輸入通道,接PT100、熱電偶等測溫傳感器,從而得知加熱物的溫度。
        2. 觸摸屏、PC機給PC預設了溫控目標值,PLC根據目標值和傳感器反饋值,進行PID運算,并輸出給繼電器,不要用額外的溫控表。
        3. 繼電器通過PLC的開關量控制,從而控制加熱件的接通/斷開時間,來控制溫度。
        4. 一個PLC就集成了3路RS-485,可以外接各種modbus協議的儀表。
        5. 一個PLC,同時帶了1路RS-232,可以與各種牌子的觸摸屏連接。
        6. PLC同時帶有1路RJ45以太網口,可以連上交換機,成為局域網的一個子站。
        7. PC機上的組態軟件,如組態王等,可以監控到PLC,并讀寫PLC的內部數據。
        8. 組態王可根據PLC的內部數據,生成各種報表、曲線、圖例等,并支持Excel格式保存。
        9. 組態軟件的監控畫面,可顯示各個設備的工作狀態,并能根據用戶的需求開發。
        10. 如果交換機通過路由器,接入了互聯網,則可以在遠程訪問數據。

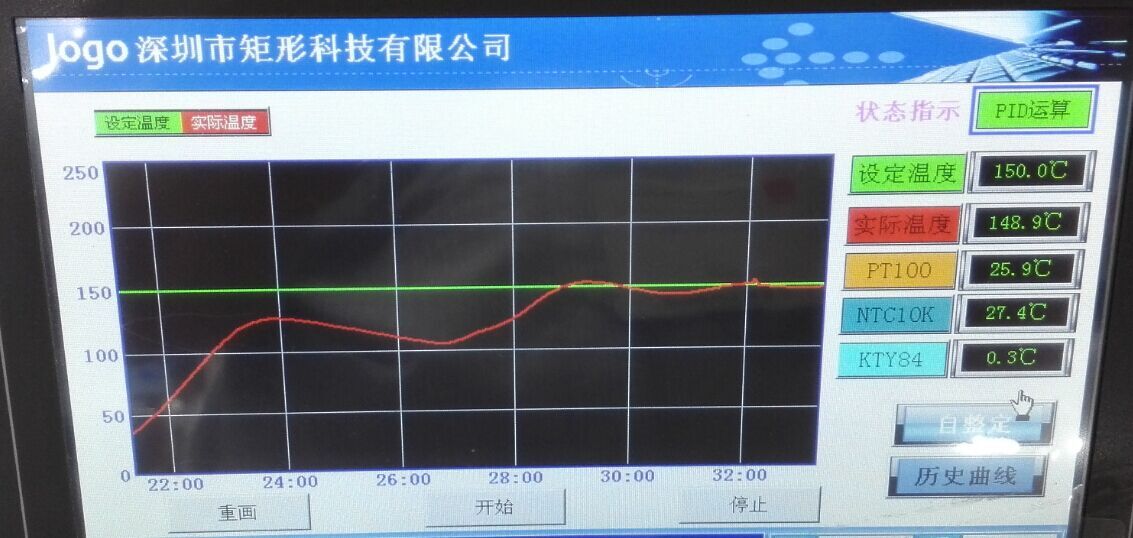

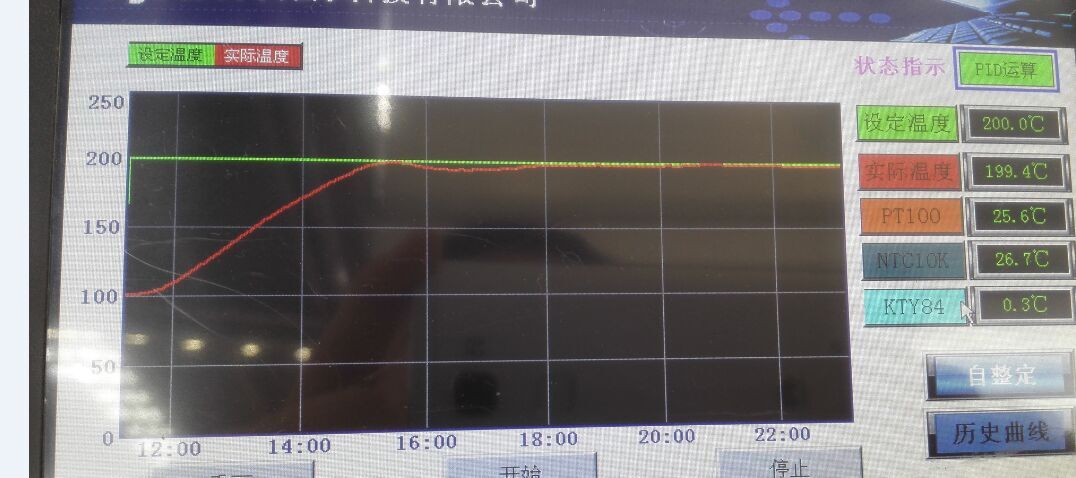

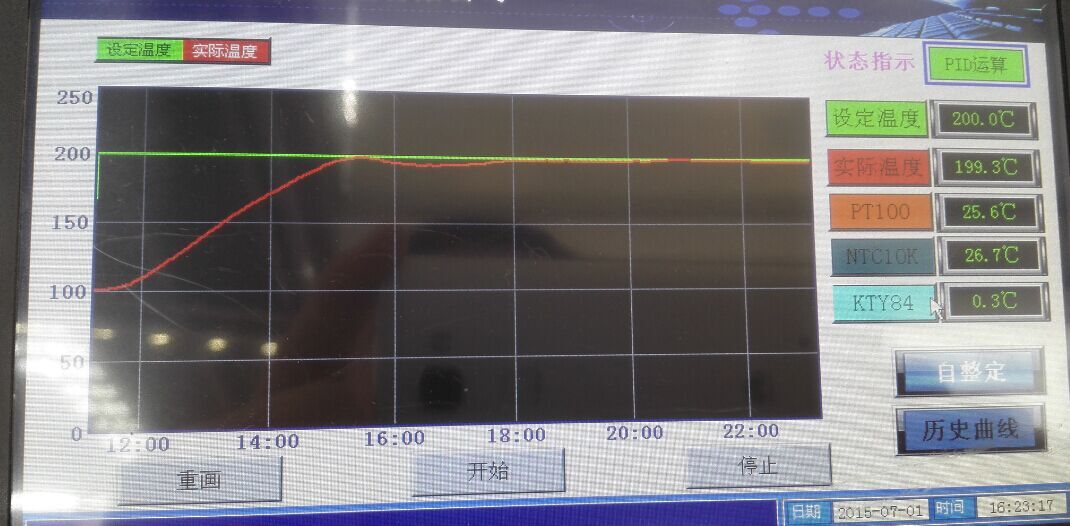

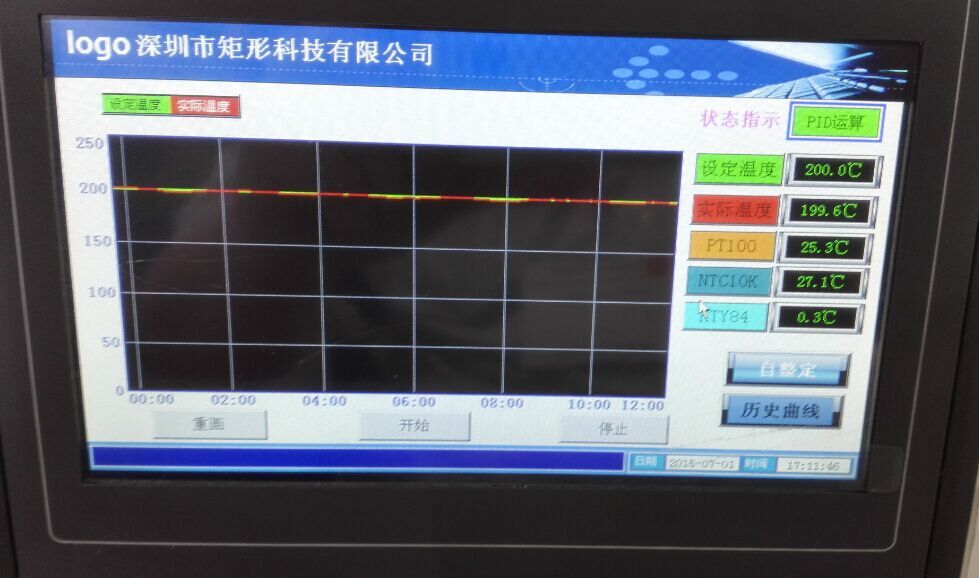

    畫面示意圖






    矩形PLC N80-M44Mad-AC/DC的性能簡介

        配置:16路開關量輸入,16路開關量輸出,6路模擬量(電流/電壓/熱電阻/熱電偶)輸入,6路模擬量輸出,1路RS-232,3路RS-485,1路100M網口。
        通訊:RS-232和RS-485支持Modbus-rtu主從協議、自由通訊協議,網口支持Modbus-tcp主從協議,可與支持標準Modbus的儀表、觸摸屏、組態軟件輕松通訊。
        PID功能:一個PLC可以擴展7個模塊,最多可以接62路PT100、熱電偶等測溫傳感器,同時可以支持32路PID控制輸出回路,帶PID自整定功能,可以不用人工調PID參數。
        模擬量:分辨率16位,信號模數隔離,精度:0.1%。


    國產PLC的優秀代表:矩形PLC,內置的Modbus-TCP(服務器/客戶端)標準協議,最多可擴展7個本地模塊,十分適合于做現場設備層的采集終端,做為子站通過以太網遠程連接到西門子/施耐德/AB/GE等中大型PLC主站,可與WINCC、組態王、iFix、力控等任意上位機組態軟件無縫連接!

        國產PLC的優秀代表:矩形PLC,主機集成了Modbus-Rtu標準協議串口和Modbus-Tcp協議網口,無需網關轉換,即可一網覆蓋到底!在深圳新機場、大慶油田、深職院微電網等項目已經成熟應用。
