（二）現場只有手機移動網絡的遠程監控PLC方案

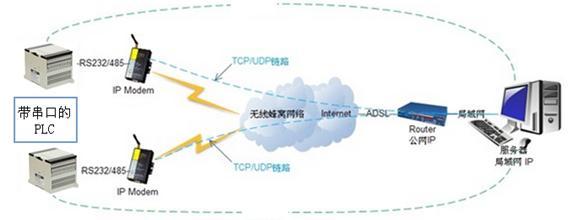

整個系統架構如下圖所示：
上圖中，左邊的PLC通過RS232/485，用Modbus-RTU協議連入IP Modem（DTU)，而IP Modem里面裝了手機SIM卡，利用GPRS/3G/4G移動網絡通過中國移動/中國電信/中國聯通的網關，連入互聯網中。而右側的上位監控機也通過路由器、ADSL寬帶連入互聯網中。
因為在監控電腦端，使用靜態IP地址的成本很高，而DTU 支持域名訪問的功能，因此，我們還是利用動態域名來實現遠程訪問。
通訊過程：
a. 設置上位機側的路由器，把我們申請得到的動態域名與此路由器綁定。
b. 設置PLC側的IP Modem，把它的自動尋址目標設置為此動態域名。
c. IP Modem經過Sim卡的無線GPRS/3G移動網絡，再經過中國移動/中國電信/中國聯通的網關連入Internet，并向互聯網的DNS服務器（用于域名解析，能使域名跟IP地址一一對應）申請解析綁定的動態域名。
d. 然后DNS服務器，向IP Modem返回此域名對應的IP地址。
e. 知道了上位機的IP地址，則PLC向上位機發送一個帶此IP的Modbus報文。
f. 上位機發送對應的響應報文。
g. 此通訊過程中，上位機是服務器端，PLC是客戶端。
詳細的操作說明，請參考《N80系列PLC通過GPRS網絡遠程監控方案》，這里不再詳述。

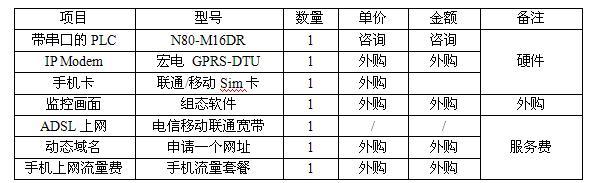

成本分析：
注：
組態軟件等上位機遠程訪問PLC的操作，請咨詢矩形科技。
現在很多DTU廠家，提供免費的VPN或虛擬串口服務，用戶可以不需要申請動態域名，只要購買一個DTU硬件就能實現遠程訪問，可咨詢DTU廠家是否支持此功能。
