4-20mA轉485數據采集器 模擬量采集模塊的AI可以通過讀取浮點數或者是原始量來獲取，浮點數需要讀取兩個寄存器，
原始量只需讀取一個寄存器，浮點數和原始量有不同的計算方法。
4-20mA轉485數據采集器 模擬量采集模塊 特點：
8路模擬量（電流量）輸入；
2路數字量干接點輸入；
4-20mA轉485數據采集器 模擬量采集模塊 I/O與系統完全隔離；
AI分辨率：12位；
AI輸入通道采取全差分輸入；
模擬量輸入通道之間滿量程隔離，隔離度5V DC；
AI輸入測量范圍：0~20mA ；
4-20mA轉485數據采集器 模擬量采集模塊 采用Modbus RTU通信協議；
RS485通信接口提供光電隔離及每線600W浪涌保護；
電源具有過流過壓保護和防反接功能；
安裝方便。
概述：

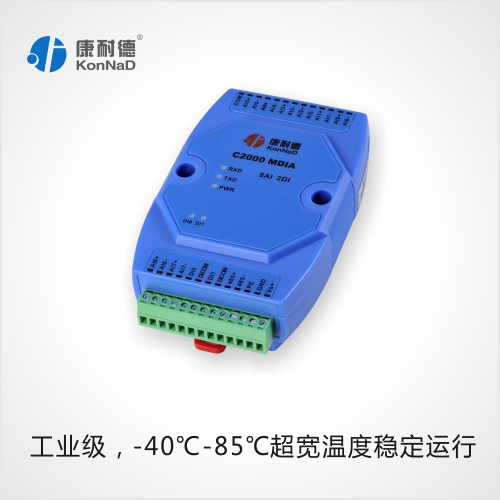

4-20mA轉485數據采集器 模擬量采集模塊 C2000 MDIA為通道隔離型智能模擬量數字量采集器，8路電流型模擬量輸入
（量程為 0~20mA），采用滿量程通道隔離、全差分輸入設計。2路數字量（干接點）輸入，RS485接口光電隔離和電源
隔離技術，有效抑制閃電，雷擊，ESD和共地干擾。
為系統集成商、工程商集成了標準的Modbus RTU協議。通過RS-485即可實現對遠程模擬量和開/關設備的數據采集和控制。
下層設備通常有接近開關、機械 開關、按鈕、光傳感器、LED以及光電開關等數字量開關設備及PH、電導計、溫度計、濕度計、
壓力計、流量計、啟動器和閥門等模擬量設備。
本產品4-20mA轉485數據采集器 模擬量采集模塊 具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，
靈活地通過M244，M244-A，M281，M281-A，M2IA，M2VA等具有聯網功能的采集設備低成本實現以太網接入，并實現各種數字量、
模擬量的組合擴展采集。提供6年質保服務。
4-20mA轉485數據采集器 模擬量采集模塊 技術參數：
I/O接口
DI特性 2路干接點輸入
60V過壓保護 ，100mA過流保護
AI特性 8通道全差分模擬量輸入
4~20mA
輸入抗阻240Ω
12位分辨率
通道隔離度5V DC
4-20mA轉485數據采集器 模擬量采集模塊 串口通訊參數
通訊接口 RS485
波特率 1200~115200bps
數據位 8
奇偶效驗 無
停止位 1
485地址 1-255
通訊協議 Modbus RTU
串口保護 1.5KV/600W防雷保護
240V過壓保護，80mA過流保護
提供資源
測試軟件 IO設備管理程序
文檔 Modbus通訊協議、寄存器地址文檔
DEMO Modbus通訊示例程序及代碼
4-20mA轉485數據采集器 模擬量采集模塊 電源需求
工作電壓 9~24VDC（推薦12VDC）
工作電流 小于60mA
功耗 小于2W
浪涌保護 1.5kW
過流過壓保護 60V過壓保護，500mA過流保護
4-20mA轉485數據采集器 模擬量采集模塊 工作環境
操作溫度 -25℃~85℃
存儲溫度 -60℃~125℃
工作濕度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 六年
引腳定義
Vs+
電源正
GND
電源負
PE
大地
485+
RS485+
485-
RS485-
AI0- ~AI7-
模擬量信號輸入端負
AI0+ ~AI7+
模擬量信號輸入端正
DI.COM
數字量信號輸入公共端
DI0~1
數字量信號輸入端
COM
保留
4-20mA轉485數據采集器 模擬量采集模塊
AI數值可以通過讀取浮點數和原始量獲得，下面詳細介紹如何將讀取到的浮點數、原始數據換算成實際值。
6.5.1浮點數計算方法
浮點數數據格式與IEEE－754標準（32）有關，長度32位。四個字節的浮點數傳送順序為先低字節后高字節。浮點數格式見表A8：
浮點數格式
D31
D30～D23
D22～D0
浮點數符號位
階碼
尾數
浮點數的數值＝（（－1）符號位）×1.尾數×2（階碼－127）
下面舉例說明讀取到的浮點數據如何換算成實際數值。
假設某次讀取的某個通道AI的浮點數數值為：3BA8F2AD
將其轉換成二進制數：
0011 1011 1010 1000 1111 0010 1010 1101
按照1（符號位）、8（階碼）、23（尾數）劃分為3段：
0（符號位） 01110111（階碼） 010 1000 1111 0010 1010 1101（尾數）
尾數前面加1.為1. 010 1000 1111 0010 1010 1101
階碼：01110111=119
因此浮點數的數值＝（（－1）0）×1. 010 1000 1111 0010 1010 1101×2（119－127）
119-127=-8因此只需將1. 010 1000 1111 0010 1010 1101左移8位成為：
0.00000001010 1000 1111 0010 1010 1101此為2進制小數，將其轉換成10進制數為
000.0051558，即浮點數3B A8 F2 AD的10進制數值為0.0051558
