485集線器 485共享器 485分配器概述
C2000 SHB4是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集中器(HUB)。
為了保證數據通訊的安全可靠，RS-485接口端采用隔離技術，防止雷擊浪涌引入轉換板及設備，內置的
600W浪涌保護電路，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾；電源
寬電壓設計，安全可靠。非常適合戶外工程應用。
具有485流向控制功能。RS-485工作模式采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，
輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離可達1200米、性能穩定。廣泛用于高速公路收費系統，
道路監控系統及電力采集系統中，是一款性能卓越的數據接口轉換產品。

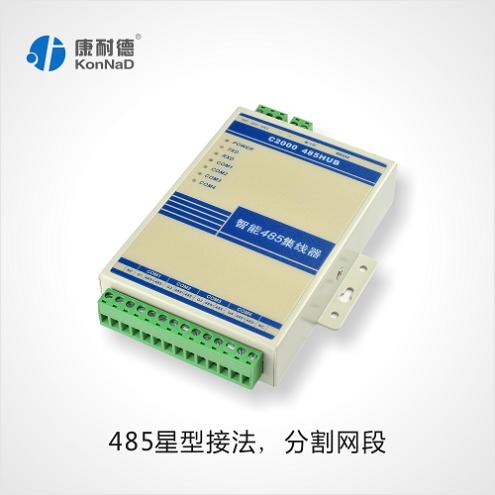

C2000 SHB4提供星型RS-485總線連接。各端口都具有短路、開路保護。使用 C2000 SHB4，用戶可以輕松改善RS-485總線結構，
分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段不會影響到其它網段，有效保證485總結系統的
安全性和可靠性。合理地利用 C2000 SHB4可以助您設計出獨特、高效和高可用性的RS-485系統。
485集線器是一款將復雜485總線系統分割成若干個比較簡單的485總線系統的485總線集中分配器，可以將
單個485接口擴展出多個485接口，也可以將多個485接口集中到單個485接口，使得485總線布線方式可以
靈活組合成星形拓撲，樹形拓撲等結構，不需完全遵循485總線手牽手菊花鏈式總線拓撲結構。485集線器
端口之間相互隔離，獨立驅動，可以有效的解決485布線中所出現的電位差和485信號反射等485通信中的干擾因素，
保證485通信的穩定性。
485集線器 485共享器 485分配器用法
將1個RS-232轉換為4個RS-485信號；
將1個RS-485轉換為4個RS-485信號。
485集線器 485共享器 485分配器特點
→可以輕松改善RS-485總線結構，分割網段，提高通信可靠性；
→能夠適應復雜電磁場環境；
→自動流向控制；
→可以級聯使用。
性能參數
基本信息
RS-232端
RS-232端連接器 D89(母頭)
針式DB9信號 RXD、TXD、GND
RS-458端
RS-485端連接器 接線端子
信號 T+（458+）、T-（485-）、GND
RS-458數據流向控制 自動
波特率 300bps~115200bps
靜電防護 15KV ESD
防雷 600W
傳輸距離 0~1.2公里
環境
操作溫度 -25℃~85℃
存儲溫度 -60℃~125℃
工作濕度 5~95%RH，不凝露
機械機構
尺寸（長×寬×高） 120×80×25.5mm
電源需求
電壓 9~24VDC
電流 100mA@12VDC
其他
保修 6年質保
|
