遠程IO模塊是一款能夠將開關量信號采集輸入/控制輸出的設備，通過RS-485總線將開關量信號采集至計算機或者計算機發送相關指令通過模塊控制開關的相關狀態，還可以通過RS-485總線進行成對通信，遠程控制開關的相關狀態。通信協議為標準Modbus協議或者定制之相關協議。
遠程IO模塊，輸入電壓9-24V，可測量4路數字量輸入，控制4路數字量輸出，
通過支持RS485與PLC或其他支持MODBUS協議的工控設備通訊。
遠程IO模塊的寬電壓工作：為應對電壓不穩的情況，康耐德支持寬電壓工作，
9V-24V電壓范圍內正常工作。端口保護：支持全端口過流、過壓保護，即使不小心將線接反、
接錯、甚至端口被短接，都不會燒壞設備。
概述
遠程IO模塊有兩種接口，其中M281、M244、M2IA、M2VA四款是網口采集的，能夠通過以太網遠距離采集和傳輸數據，并且有一個RS485擴展口，能夠通過485總線擴展級聯我們其他RS485的IO模塊，最多支持16級級聯。通過這種網口帶485的級聯方式，能夠靈活和簡便實現客戶不同現場環境中大系統、大范圍的各種IO量擴展、采集控制。而通過網絡傳輸IO采集數據能夠降低布線難度和降低傳輸過程中的信號干擾，能夠幫助客戶降低工程成本。
1.1 遠程IO模塊概述

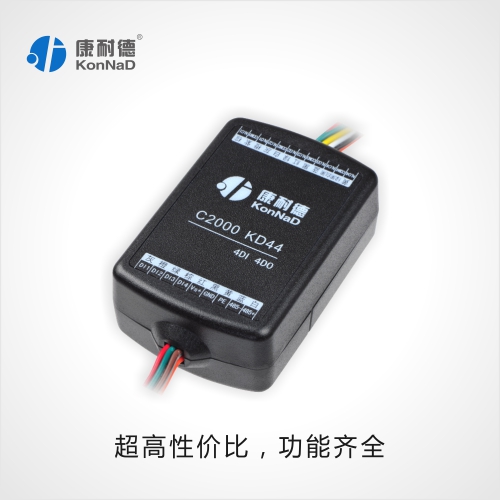

C2000 KD44是具有高性價比且穩定可靠的數字量采集設備。具有4路數字量輸入（DI）和4路數字量輸出（DO）設備，
DO可以輸出常開（NO）、常閉（NC）兩種狀態。采用標準的Modbus RTU通訊協議，可以通過RS485總線進行遠程DO采集和控制
本產品具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，靈活地通過M244、M281、M2A8等具有聯網功能的
采集設備低成本實現以太網接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點：
→4路數字量輸入；
→4路數字量輸出；
→數字量輸入和輸出與系統完全隔離；
→采用Modbus RTU 通信協議；
→RS485通訊接口提供光電隔離以及每線600W的浪涌保護；
→電源具有良好的過流、過壓、防反接保護功能；
→結構小巧，無需安裝；
→低功耗設計，無需散熱裝置；
1.2 硬件參數
電源 電壓 9-27VDC
電流 100mA@12VDC
防雷保護級別 1.5KW(靜電放電)
過壓過流保護 30V/500mA
RS485 接口形式 RS485
波特率 1200-115200bps
傳輸距離 1200米
防雷保護級別 600W(靜電放電)
過壓過流保護 60V/200mA
DI接口
接口形式 干接點
接口數量 4路
觸發電壓 小于1V為0，大于2.8V為1
觸發電流 1MA
防雷級別保護 600W(靜電放電)
過壓過流保護 60V/200mA
DO接口 接口形式 C型繼電器
接口數量 4路
觸點容量 2A/30VDC 1A/125VAC
過壓過流保護 30V/3A
工作環境 操作溫度、濕度 -25℃~85℃，5~95%RH不凝露
存儲溫度、濕度 -60℃~125℃，5~95%RH不凝露
外觀 尺寸 80.5*50*29mm
|
