開關量通訊傳輸模塊概 述
C2000 E232 是一個網絡控制開關量和RS232串口轉網絡的協議轉換器，它提供RS232串口轉TCP/IP和TCP/IP轉RS232
串口的數據透明傳輸，它將從RS232串口上收到的數據，透明的傳送到在網絡上的目標服務器，目標服務器發出的
數據經網絡通過它透明的發送到RS232串口上。同時它提供16個開關量輸出端口和16個開關量輸入端口，可以實現
通過網絡進行遠程數據采集和控制。
以太網數據采集器C2000 E232 向上提供10M/100M自適應以太網接口，向下提供1個標準RS232
串行口和16個開關量輸出端口和16個開關量輸入端口，內部集成ARP,IP,ICMP,TCP,UDP,SOCK5等協議，支持動態IP和
靜態IP，支持網關和代理服務器。 C2000 E232 有兩種工作模式： 1. 作為TCP服務器，轉換器在指定的TCP端口
上監聽平臺程序的連接請求；2. 作為TCP客戶端，轉換器上電時主動向平臺程序請求連接。 應用程序可以通過
兩種方式和轉換器進行通訊和收發數據：1..ActiveX控件（EDSockServer.ocx）；2.虛擬串口。使用虛擬串口時，
控制器的串口參數可以實現與虛擬串口的參數的實時同步。
開關量通訊傳輸模塊特 點
→提供的ActiveX控件EDSockServer.OCX編程
→網絡遠程控制和采集開關量
→內部集成有TCP/IP網絡協議
→16路DI、16路DO

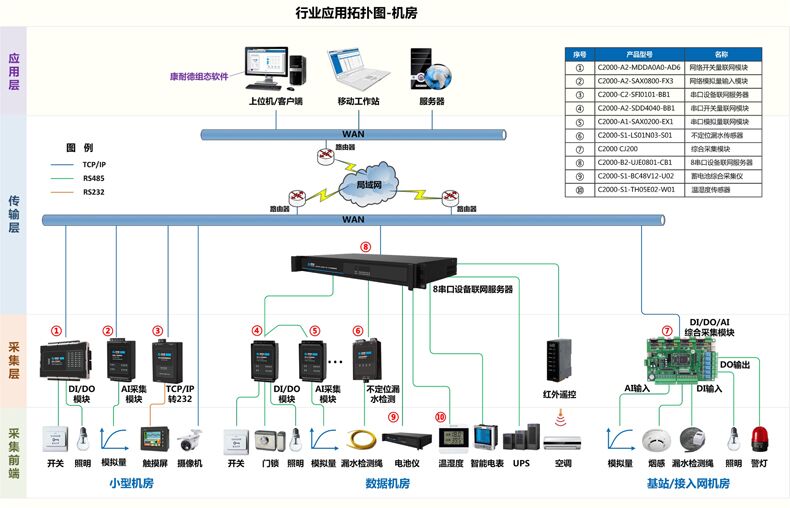

開關量采集控制模塊主要用于工業現場遠程I/O數據采集控制，工業自動化控制系統中，需要將分布在不同位置的I/O數據
采集至系統主機以及將I/O數據下發至各種數字設備，隨著工業以太網的逐步普及以及自動化系統“管控一體化”的深入發展，
工控系統通信線路開始基于工業以太網通信，而原有系統的I/O數據則通過I/O采集控制器連接工業以太網，通過其提供
的I/O轉TCP/IP功能，將I/O數據通過其內置的modbus TCP通信協議將其轉化為IP數據包并通過以太網遠程傳輸，使得車間的
生產數據能夠與工廠的管理服務器直接交換數據，從而真正的實現“管控一體化”。
開關量通訊傳輸模塊技術參數
系統
CPU 32-bit ARM
RAM 64KB
Flash 256KB
LAN
以太網 10M/100M自適應bps
保護 內置1.5KV電磁隔離保護
串口
串口 RS232
串口數量 1個
信號 RS232：TXD,RXD,RTS,CTS,GND
I/O接口 16個開關量輸入，16個開關輸出
串口通訊參數
校 驗 None，Even，Odd，Mark，Space
數據位 6，7，8
停止位 1，2
流量控制 RTS/CTS，XON/XOFF,None
速 率 300bps 至115200 bps
軟件特點
協議 ICMP，ARP，IP，TCP，UDP，DHCP，HTTP
操作模式 TCP Server，TCP Client，UDP，虛擬串口，點對點連接
設置 C2000設置程序，設置動態庫
提供軟件 虛擬串口軟件、C2000設置程序串口調試工具、網絡測試程 EDSockServer.OCX控件，
EDSockServer.DLL動態庫、設置動態庫以及VB、VC、BC、Delphi的示例代碼
驅動支持 Windows98/ME/2000/XP/2003/Win7/Vista
電源需求
電源規格 DC9V-24V(推薦12V )
電流 200mA@12V DC
環境
操作溫度、濕度 -25℃~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60℃~125℃，5~95%RH，不凝露
其它
保修 1年保質
尺寸 90mm X 105mm
|
