 模擬量是表示在一定范圍內連續變化的任意取值，跟數字量是相對立的一個狀態表示。通常模擬量用于采集和表示事物
的電壓電流等參數。模擬量輸入模塊是一款可以采集模擬量（如電壓，電流，熱電偶，熱電阻，溫度等數值）通過485總線
傳輸到電腦上的智能模塊。其通信協議采用MODBUS RTU協議，與工業現場數據采集實現了統一對接，編程起來也很方便。

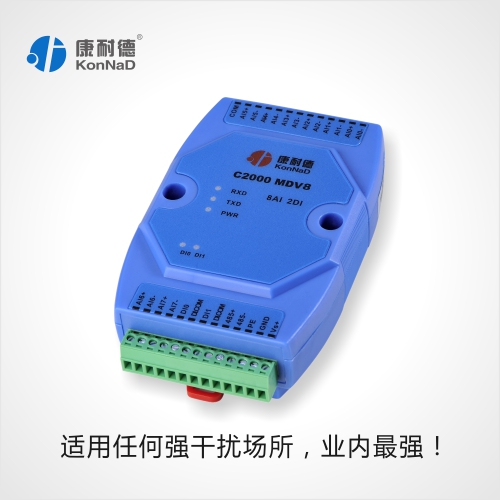

電壓模擬量輸入模塊C2000 MDV8，8路模擬量（電壓量）輸入監控，輸入電壓9-24V，可測量24位高精度0-10V模擬量輸入，
通過支持RS485與PLC或其他支持MODBUS協議的工控設備通訊。
電壓模擬量輸入模塊產品性能：
C2000 MDV8為通道隔離增強型智能模擬量數字量采集器，8路24位高精度電壓型模擬量輸入（量程為-10V~10V），
采用通道隔離、全差分輸入、插補輸出設計，確保設備適用于更加復雜的環境。2路數字量（干接點）輸入，
RS485接口光電隔離和電源隔離技術，有效抑制閃電，雷擊，ESD和共地干擾。且支持用戶標定，滿足了幾乎
所有情況對精度的要求。為系統集成商、工程商集成了標準的Modbus RTU協議。通過RS-485即可實現對
遠程模擬量和開/關設備的數據采集和控制。下層設備通常有接近開關、機械 開關、按鈕、光傳感器、
LED以及光電開關等數字量開關設備及PH、電導計、溫度計、濕度計、壓力計、流量計、啟動器和閥門等模擬量設備。
電壓模擬量輸入模塊特點：
→8路模擬量（電壓量）輸入；
→2路數字量干接點輸入；
→I/O與系統完全隔離；
→AI分辨率：24位；
→AI輸入通道采取全差分輸入，支持標定，插補輸出；
→模擬量輸入通道之間完全隔離，隔離度350VDC；誤差千分之一。
→AI輸入測量范圍：-10V~10 V ；
→采用Modbus RTU通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
技術參數：
模擬量接口
AI 8路差分輸入
AI分辨率 24bit
AI量程 -10V~10 V（可標定）
AI通道隔離度 350V DC
AI輸入阻抗 1MΩ
數字量輸入接口
DI 2路干接點輸入
DI保護 過壓小于240V ，過流小于80mA
串口通訊參數
接口類型 RS-485
波特率 1200~115200bps
數據位 8
奇偶校驗 None
停止位 1
流量控制 None
通信協議 Modbus RTU
串口保護 串口ESD保護 1.5KV
串口防雷 600W
串口過流，過壓 小于240V，小于80mA
電源參數
電源規格 9-24VDC (推薦12VDC)
電流 100mA@12VDC
浪涌保護 1.5kW
電源過壓，過流 60V，500mA
工作環境
工作溫度、濕度 -25~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 6年質保
電壓模擬量輸入模塊C2000 MDV8是一款將遠程現場的模擬量信號采集至計算機的設備，其利用RS-485總線作為數據通信線路，提供模擬量轉485功能，
能夠同時將八路模擬量輸入至模塊，并通過RS-485總線傳輸至計算機。由于采用RS-485接口作為通信接口，其能夠多個模塊組合傳輸
更多路數模擬量信號，并且能夠在485線路上分散配置，采用地址碼進行區分，可以直接接入MODBUS RTU協議的組態軟件。 |
