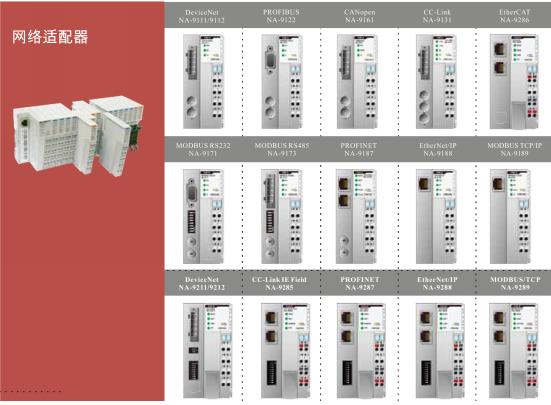

S系列適配器包含有國際主流的網絡標準協議，如：DeviceNet、PROFIBUS DP/V1、CANopen、CC-Link、Modbus、EtherNet/IP、PROFINET、EtherCAT、CC-Link IE。

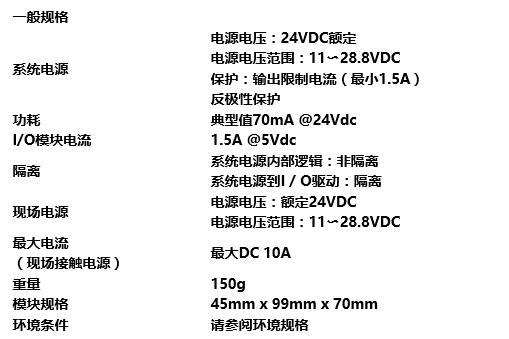

　　NA-9173  MODBUS 串行(RS-485) 網絡適配器主要規格

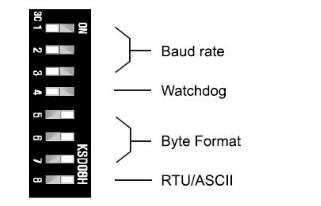

　　MODBUS DIP 開關設置

　　Modbus適配器接口配置可以通過DIP（8極點）開關進行設置。這種設置按照上電時進行一次讀入操作，即改變運行期間DIP開關不影響MODBUS接口配置。

　　MODBUS地址設置

　　每個MODBUS適配器可以有一個獨力地址（1?99），以便可以從其他節點進行獨立編址。地址0被保留，進行廣播通訊。無響應返回到由主機發送的廣播請求。

　　上圖顯示了從站節點地址27（=2*10+7*1）
　　狀態指示燈LED

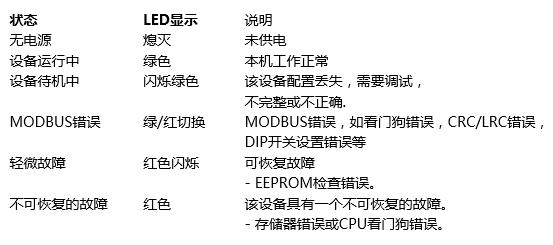

　　模塊狀態LED

　　接收數據LED

　　發送數據的LED

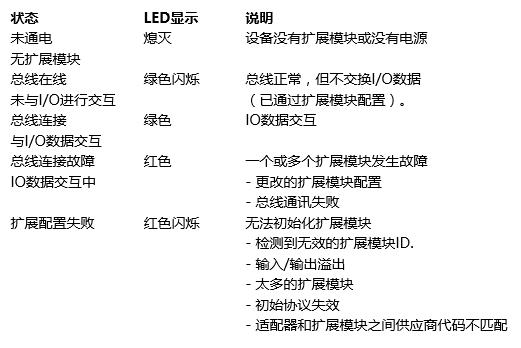

　　擴展模塊狀態LED

　　現場電源狀態LED
