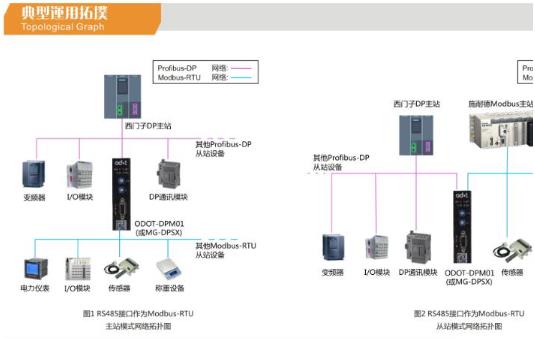

ODOT-DPM01網關是一種Modbus-RTU轉Profibus-DP協議轉換器。它能夠?qū)崿F(xiàn)Modbus-RTU到Profibus-DP協議的相互轉換。凡具有RS485接口支持Modbus-RTU協議的設備都可以使用本產品實現與現場總線Profibus-DP的互連。如：PLC、DCS、分布式IO、變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。

　　主 要 技 術 參 數
　　1．安裝方式：35mm標準導軌安裝
　　2．DP通訊速率：9.6Kbps～12Mbps自適應
　　3．DP數據區：輸入最大244字節，
　　輸出最大244字節，
　　輸入輸出之和最大288字節
　　4．DP從站最大槽位：42個
　　5．Modbus主站：支持
　　6．Modbus從站：支持
　　7．支持的Modbus站點數：31個
　　8．支持的Modubs功能碼：01/02/03/04/05/06/15/16
　　9．Modbus波特率：1200~115200bps
　　10．8個數據位，無校驗、奇校驗或偶校驗、1個或2個停止位
　　11．工作電壓：9～36 VDC，電流Max.50mA@24V
　　12．工作環境溫度：-40～85℃
　　13．存放溫度：-55～125℃
　　14．相對濕度：5～95%（無冷凝）
　　15．外形尺寸：104*25*102(長*寬*高,單位：mm)
　　16．防護等級：IP20
　　17．產品認證：CE
　　硬 件 連 線
　　1．接線采用拔插式螺釘端子，模塊頂部是24V工作電源和RS485接線端子(A+,B-)，正面是狀態指示燈、Profibus-DP地址設置撥碼開關（16進制）及Profibus-DP接口。
　　2．若Profibus-DP地址設置的高位撥碼開關撥到1，低位的撥碼開關撥到6，則表示設置本模塊在DP網絡中的地址為：1*16+6=22，DP有效地址范圍為1-125。
　　3．正常情況下ODOT-DPM01網關指示燈的狀態：
　　PW：電源燈常亮。
　　DP：DP狀態，DP側通訊正常則滅、否則閃爍。
　　TX：RS485接口發送指示燈、發送數據時閃爍。
　　RX：RS485接口接收指示燈、接收數據時閃爍。
