作者：廣東 魏大明

一、應用背景

    現在市面上的簡易型灌裝機大多采用稱重儀表的輸入輸出口直接控制閥門，由于受到控制點限制，精度往往達不到控制需求。

二、應用需求

    自動灌裝時，空桶上秤后，按下“灌裝啟動”按鈕，儀表自動去皮，噴槍下降進桶，自動打開雙行程加料噴槍頭和氣動球閥，開始快慢雙速加料過程，灌裝完畢，穩定兩秒，噴槍自動提升出桶外，移開灌裝完成的滿桶下秤，一個灌裝循環結束。

    手動灌裝時，把“手動/自動”選擇開關切換到“手動”位置，按下“灌裝啟動”按鈕，噴槍下降到進桶停止，然后點動按“灌裝啟動”，打開雙行程加料噴槍裝置和氣動球閥，補料完畢，按下“灌裝停止”或切換到“自動”位置，噴槍自動上升出桶停止，一般手動操作主要用于調試和應急情況處理使用。

三、解決方案

本系統采用海為C16S2R型PLC與廣聚GL300稱重儀表和MCGS 觸摸屏通訊。7英寸彩色觸摸顯示屏作為人機界面，所有的生產數據設定以及灌裝系統的運行狀態都很清楚的顯示出來，并可根據用戶灌裝不同的容器選擇不同的配方，避免重復設定灌裝數據，提高工作效率，每次灌裝的數據自動保存在數據報表，方便用戶查詢。

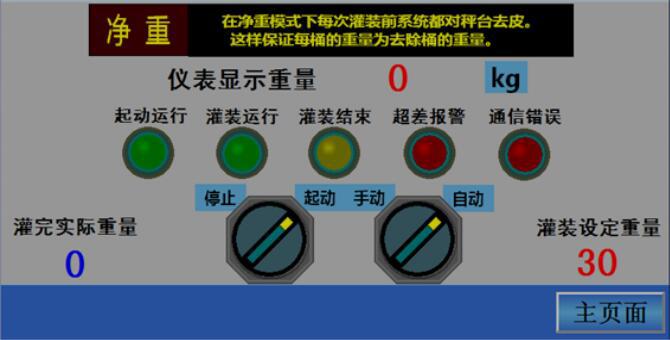

圖 1 觸摸屏畫面

* 自動和手動可選擇----方便操作及維修。

* 自動去皮功能----克服了灌裝容器重量不一致的因素對精度的影響。

* 定值點可調節----適應多種重量范圍的定量灌裝。

* 自動診斷，故障告警----提高系統工作的可靠程度。

* 安全檢查----空桶上秤后，才能啟動灌裝—防止誤按“灌裝啟動”，造成事故和浪費。

* 自鎖控制----在灌注以前，檢測噴槍下降到位后方允許灌裝

* 灌裝系統整體安裝在底盤上---現場安裝調試時更方便，用戶只需提供電源，氣源，以及物料就可以開始灌裝生產，極大的提高了工作效率。

四、硬件配置

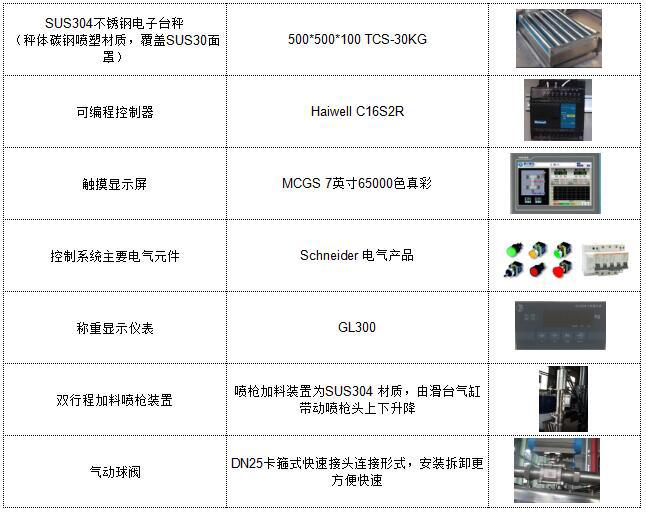

表格 1 硬件配置列表

五、軟件設計

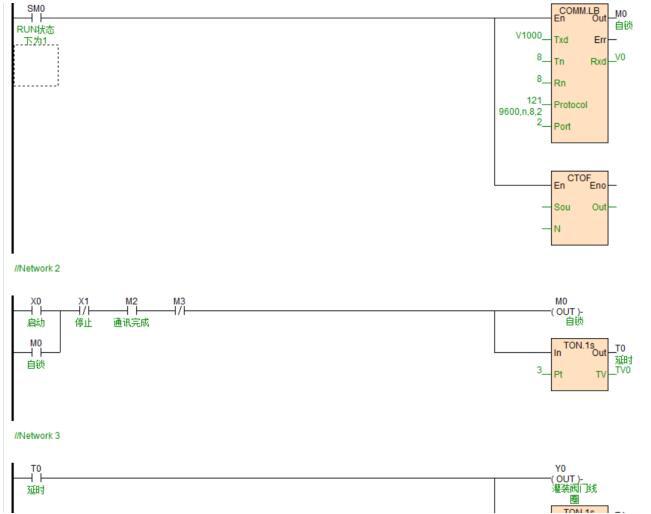

圖 2 程序截圖

六、應用總結

本人斷斷續續學習PLC編程有幾個月了，寫復雜的程序應用起來還是費勁，不過海為入門還是挺容易的，配合海為網站上的視頻教程和編程軟件里的幫助菜單介紹，基本的的應用應該沒問題。還在學習中，希望多上傳一些實際應用案例以供參考。
