1.概述
隨著規模性太陽能電站在中國開始陸續建設和投入運行，如何實時了解電站的運行狀況，如何滿足上一級系統或電網調度系統的監控需求，是電站業主和電網公司共同關心的問題。而現有光伏電站監控系統主要從本廠逆變器出發，對電站運行的一些參數進行監測，同時獲取電站中其它設備的信息及控制這些設備，滿足電網調度系統對電站實時監控的要求。
2.總體設計目標
◆建設光伏電站監控設備的統一管理平臺
實現統一運行監控電站設備，集中管理數據，為運行人員、檢修人員、管理人員提供全面、便捷、差異化的數據和服務。
成為電站設備的承載系統，為電站設備的規劃、新設備的接入提供載體。
建立統一的數據庫，為監控平臺和其他各種專業監控系統提供數據服務。
◆整合各類監測數據，實現對不同人員的差異化服務
對運行人員、管理人員、檢修人員、領導等不同人員提供不同的用戶界面、展現方式、數據信息等。在各類人員登錄后，即可看到各自關心的內容，提供差異化服務。
為運行人員提供設備的狀態信息、告警信息、實時數據等數據應用服務。
為管理人員提供各類監測數據的統計、變化趨勢、狀態信息等應用服務。
為檢修人員提供告警信息、變化趨勢等應用服務。
◆數據上傳
對國網公司地方調度，或者鑒衡認證中心、北京市節能環保中心等職能機構按照規定的協議傳輸數據，實現對光伏電站完整統一的本地及遠程運行監控，集中管理數據，方便電站業主和電網公司管理。
3. 設計原則
本系統在設計上遵循以下原則：
1)完整性
業務數據完整性：系統能夠實現對不同廠商、不同種類、不同型號設備的監測數據統一完整采集。
業務流程完整性：系統能夠提供實時數據、周期采樣數據、事件數據的應用服務。
2)規范性
系統建設遵循有關國家標準、國際標準、電力行業相關標準。
制定或完善相關標準規范，確保監測設備、監測數據通訊的規范性。
界面設計遵循有關界面設計規范。
3)擴展性
硬件擴展性：系統能夠廣泛適配新接入監測設備的通信接口。
軟件擴展性：軟件功能模塊應可重用、可配置、可卸載。
4)開放性
系統能夠同各類專家系統進行數據信息交換。
系統能夠與電網調度等系統進行數據信息交換。
5)集成性
能夠集成環境、安防、電能量、電能質量等監測數據，分類處理，分類存儲，統一界面顯示監測數據。
6)可操作性
界面友好，操作方便，注重用戶體驗。
4、 系統架構
為了解決監測設備分散獨立、無法進行遠程集中監控和診斷的問題，本系統接入所有的光伏電站在線監測設備，進行設備統一管理，設備運行數據統一采集、查看和分析，提供綜合全面的運行狀態監測、運行告警發現與通知、數據查詢分析、設備運行管理。
為實現設備的動態擴展接入，系統應能實現在不進行二次開發的情況下，即可完成接入新增監控設備。設備數據接入后進行分級存儲，分類匯總統計，利用監測數據和事件信息，可以實現集中遠程監控電站設備，也可以為故障診斷提供技術手段和數據支持，亦為電站管理提供全面的統計數據和各類報表。
監測數據按數據類型和應用特性分類存儲，實現不同層面、人員關注不同的信息。同時各級數據可自上而下進行追溯。

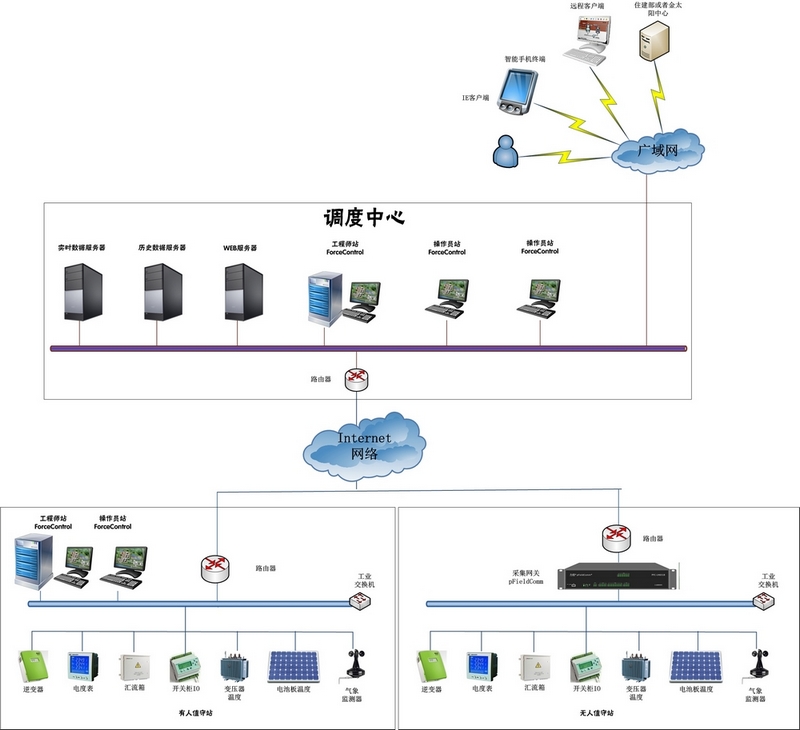

系統分為4 個層次：站控層、網絡層、調度層、信息層。
1)站控層
設備：由監控主機（配有力控監控組態軟件ForceControl）、力控華康工業通信采集網關pFieldComm等組成。
功能：提供子站所有設備的接入、監控和管理、視頻監控，以及將數據上傳到調度層。
2)網絡層
設備：網絡層由現場網絡交換設備、網絡線路等構成。
功能：提供全站運行和監控設備的互聯與通信。
3)調度層
設備：實時歷史服務器（配有力控企業級實時歷史數據庫pSpace）、Web服務器、打印機等組成。
功能：實現采集分散的光伏電站子系統的大量數據、歷史數據存儲、WEB發布等。
4)信息層
設備：由WEB客戶端、手機客戶端、遠程訪問服務器、安全網關（pSafetyLink）等組成。
功能：使用者可以對自己關心的數據進行遠程訪問和管理,并且能保證調度層系統的安全性。
5、 系統功能
5.1 數據采集和控制
1)逆變器監控
采集的基礎數據：當前總功率、發電量、二氧化碳減排量、直流電壓、直流電流、直流功率、交流電壓、電流、逆變器機內溫度等。
2)匯流箱監控
采集的基礎數據： 光伏陣列每路電流或每個光伏陣列電流。
報警數據：設備可提供的所有報警數據。
3)光伏陣列監控
采集的基礎數據：高度角、方位角、運行狀態、報警數據。
4)氣象監測儀監控

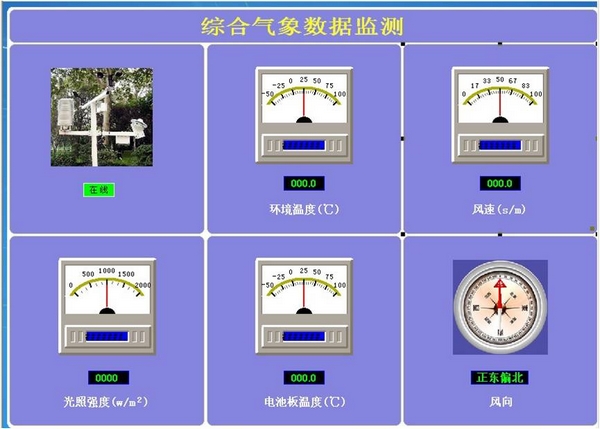

采集的基礎數據：環境溫度 、光照強度、風速、風向等。
5.2 統一的設備維護管理

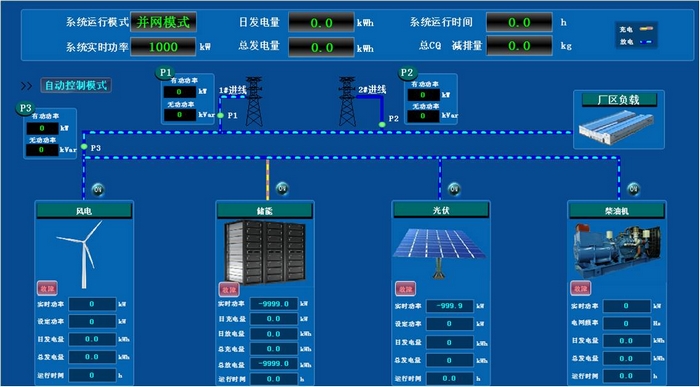

力控軟件平臺提供監控設備使用狀況功能，顯示逆變器等設備的運轉情況、電流和電壓、設備的故障信息，提供自動報警顯示并存儲，并且對重要儀表統一管理，提示維修人員及時更換備件、及時維護，延長儀表的使用壽命。
5.3 數據存儲和顯示
調度中心負責實時采集重要參量并進行定期存儲，操作員可查詢歷史數據庫的數據，并且以報表、曲線、棒圖等形式展示，同時可以打印數據，為技術員分析系統運行狀況提供科學的依據。
5.4 系統報警與告警通知
當系統任何節點、任務模塊出現故障或異常，在處理系統的實時歷史數據過程中發現異常、故障時，系統自動給出各種報警提示，包含預設的語音報警、報警簡報窗口顯示、報警總表顯示、報警即時打印、報警畫面、圖元變色等。
系統產生的報警信息保存，包括告警時間、站點信息、告警類別、告警描述等。同時可以按時間、地域信息、報警類別、描述等做復雜的關鍵字組合查詢和統計。
告警通知向使用者提供故障設備的告警以及設備在故障前的預警功能。告警方式包括：
1)監控界面集中告警
2)手機短信告警
3)E-mail電子郵件報警
5.5 視頻監控
視頻監控功能能夠展示實時的視頻內容，從而實現“遙視”。視頻監控可以單獨使用，即選擇某個視頻設備后，展示選定視頻設備傳輸過來的視頻影像；同時，視頻監控可以實現視頻拍攝方向調整和縮放。
5.6 分析診斷
分析診斷功能向使用者提供設備的故障分析功能，具體包括比對分析、專家分析。 比對分析是指通過比較多個設備的運行數據發現問題，比如將兩臺逆變器的日發電量進行對比，如果有一臺逆變器的發電量總是比另外一臺低，那么我們就可以認為發電量低的這一臺逆變器效率低下或疑似故障，借此也可以用來判斷逆變器的好壞。
5.7 統計報表
統計報表功能可為管理人員提供必要的報表，根據不同的報表，系統自動按照報表的功能及需要，按照日、月、季、年等方式提供不同顆粒度的報表，所有的報表均可導出EXCEL 表格并打印，打印出的格式和內容與看到的格式和內容完全一致。
5.8 數據的在線統計
系統能夠對發電站運行的各種常規參數進行統計計算，包括日、月、年時段的最大/最小值、其出現時間、平均值、越限次數、越限時間、越限率、合格率等。
5.9 Web發布
通過力控軟件提供的Web功能，可以使用戶在IE瀏覽器上訪問工程畫面，瀏覽的效果與在力控軟件運行系統中看到的工程畫面完全相同，包含全部動態數據和動畫,方便遠程管理系統。
5.10 數據的轉發

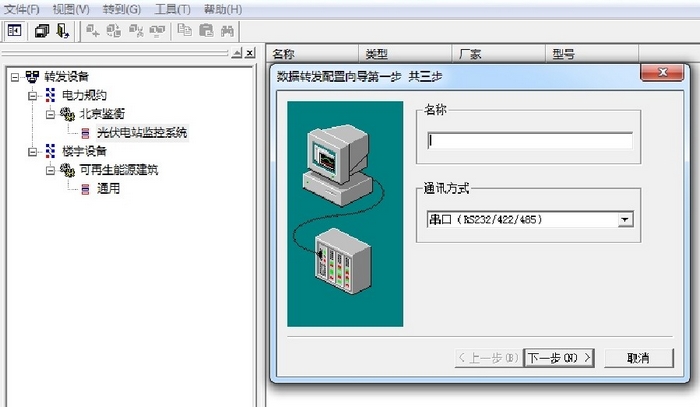

力控軟件提供了用戶側光伏電站在線監測系統認證技術規范V7.0、《可再生能源建筑應用示范項目數據監測系統技術導則》等轉發協議，可以將數據傳到住建部以及金太陽中心。
6、結論
基于力控軟件平臺搭建的光伏發電監控系統，可實現監測數據信息共享、交換、傳輸等功能，滿足用戶中心數據庫的要求。
