一.前言
隨著計算機通信技術的飛速發展，電力系統中的發電廠、變電站、電網調度等二次監控領域利用組態軟件提高了監控水平、整合擴展監控內容。
根據電力生產的特點，自動化系統對數據采集的實時性和監控的可靠性有著很高的要求，所以采用的組態軟件需有很好的實時性與可靠性。
選用力控監控組態軟件是依據上述要求做出的選擇。與力控一年多的合作也證明了國產監控組態軟件在電力監控領域是完全可以勝任的。
提高監控系統的開發、應用效能和增強現場運行的易用性，也是自動化發展中需要考慮的重要因素。
二.電力監控系統的現狀
1. 系統結構
▲分布式監控
▲分層分布式監控
▲集中監控
▲分散就地監控
2.系統功能
▲數據采集：包括模擬量、狀態量、脈沖量、保護信息、統一時鐘等的采集。
▲數據處理：包括告警判斷、統計計算、邏輯分析、事件記錄、事故追憶等。
▲畫面顯示：包括電氣接線、趨勢曲線、日常報表、各類報告、設備配置等。
▲控制操作：包括操作票機制、五防機制、操作方法等。
▲系統管理：包括運行記錄、設備信息、管理信息等。
▲WEB發布功能：Internet/Intranet上的Web瀏覽及遠程診斷功能。
▲在線修改維護功能。
▲數據接口：利用電力通用規約與其他應用系統（包括向上一級自動化系統）進行數據交換。
三.電力監控系統的發展趨勢
今后電力監控系統中將會包含更多的業務類型，電力信息化應用、調度自動化、電力市場應用、安全穩定監控等多方面應用也會進一步得到擴充加強。例如，充分利用高速網絡的通信手段后，監控系統中采集的常規數據需要確保傳輸時延約≤500毫秒，部分命令數據只允許幾十毫秒的時延。
四.力控監控組態軟件在“功角監測系統”項目中的應用
1．項目背景簡介
電力系統功角是反映系統穩定性的主要狀態量。實時測量功角，一方面調度員能實時監視系統母線電壓和功角變化，及時發布調度令；另一方面，分析人員可以提取電網動態參數，用于校核電網離線分析計算模型等。為此，我們研制了功角監測裝置及相關系統。
2．項目實施方案
功角監測系統的后臺管理機利用力控監控組態軟件形成SPMS軟件平臺，歷史數據庫可分布在多臺后臺管理機上，采用以太網連接。設計單一后臺管理機可同時接收8個現場功角監測裝置PMU的上傳數據，并對實時數據進行初步判斷、處理和分析。此外，SPMS軟件平臺具有網絡瀏覽、高級分析應用數據接口等功能。
3．項目實施情況
前置機端分別安裝在河北省姜家營500kV變電站、韓城220kV變電站和徐莊220kV變電站，后臺管理機暫放置在研究院。通訊方式采用電力專用MODEM，通信波特率9600，數據包接收間隔100毫秒。研究員與華北電力集團調度局通力合作，完成了高速網絡通信方式，并擴展軟件平臺的功能。

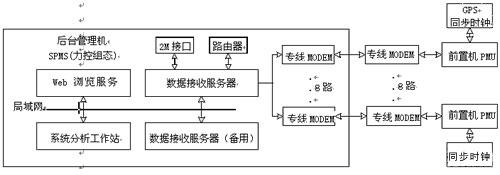

系統配置結構圖
4．力控監控組態軟件的具體應用
4.1 監測內容
本項目中需要采集各變電站或發電廠的母線電壓（1~2組/廠站）、頻率、流過主要線路或變壓器的潮流（8組/廠站）、以及各個現場的就地GPS時標等。所有數據在組態環境中應用“實時數據庫→數據庫組態”完成相應量值的定義。其中根據監測處理的需要，還自定義了多種點類型，應用十分方便。

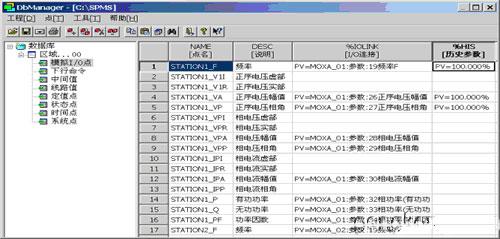

可自定義的數據庫點結構
4.2 數據采集
數據采集間隔保持100毫秒，驅動程序與數據庫處理程序的數據交互采用多線程自動完成。通過多次RTDS數字模型試驗，力控監控組態軟件保證了在多站端同時通訊時的穩定性和快速性。
編制“提取數據”功能，在由于某些原因未接收到站端數據時，通過通訊驅動執行取數命令，并由驅動程序將補充數據插入到歷史數據庫的相應時標位置。

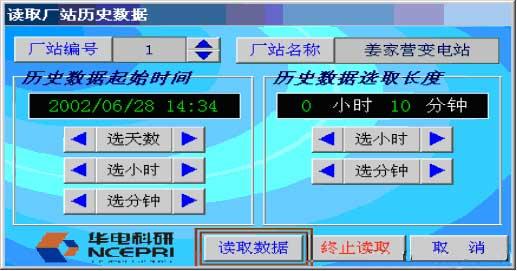

歷史數據提取
4.3 數據處理
在應用程序初始化中，利用力控監控組態軟件提供的間接變量對所有模擬量和狀態量作了再定義，這樣便于在數據計算應用中替換數據或做循環等操作。
使用多條件判斷，如模擬量的幅值越限、狀態量的變位、計算出的功角差變化、通訊設備異常等，能夠應用“報警記錄工具”或“數據表控件”以不同形式記錄故障、告警以及各種操作事件。

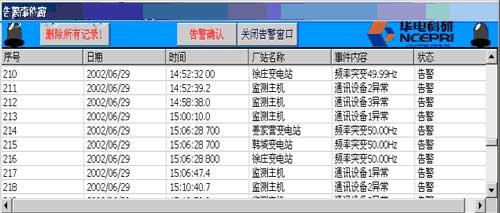

異常狀態處理

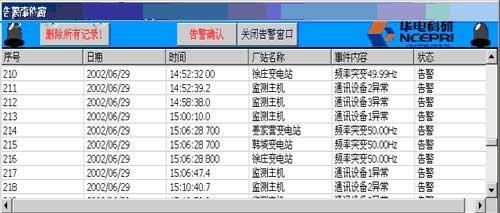

告警查詢

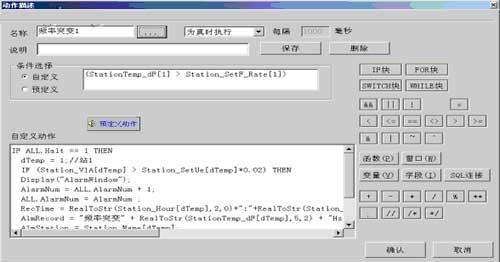

在“數據改變動作”等動作腳本應用中，力控組態程序內置的過程語句編輯了許多邏輯分析模塊，以簡單的方式實現了核心邏輯判斷。
4.4 畫面顯示
動態畫面顯示是組態軟件的優勢。
在軟件中繪制電氣接線圖、流程圖，使用“工具箱”并結合 “動畫連接”功能，就可以在極短的時間里完成圖形繪制、顏色定義、數據輸出、動畫效果、操作連接以及相應的邏輯功能設定。
在編制的四個子窗口中，任意切換顯示多廠站模擬量的實時趨勢曲線、盤表信息、數據信息等；還編制了歷史趨勢曲線分析窗口，用以查詢分析數據的歷史狀態，并可以在同一趨勢曲線圖中繪制多條曲線以及數據的疊加曲線，從而以直觀的方式進行分析工作。
利用“工具箱→子圖精靈→萬用報表”輕松地編制了日常負荷的定時報表；利用“歷史追憶控件”與“歷史趨勢曲線”相結合，可以在查看曲線的同時查詢到具有準確現場時標的歷史數據。
通過力控監控組態軟件提供的多種繪圖工具和控件編制了一個組合窗口，用以動態設置定值、廠站線路名稱、測量基站、設備信息、使用權限、校對時鐘、管理信息等內容。
?
