一、項目背景

　　近些年來，隨著我國現代化、城市化進程的不斷加快，對電力的依賴也越來越大，這就造成了電力的使用壓力不斷增加。為了緩解供電緊張的狀況，國家不斷進行電力基礎設施的建設，傳統的架空電纜對城市空間的占用過大，浪費土地的同時也不利于環境的美化，因此進行電纜隧道的建設來進行高電壓，多回路電纜的敷設是城市發展的必然趨勢。電纜隧道位于地下，由于環境和位置的因素，導致難以實現對其的科學管控。為了解決這種現象，實現對電纜隧道以及相關監控設備進行統一調整，建立一套完備的在線監控系統，進而方便值班人員以及管理中心能夠及時了解到最新的現場情況，當發生異常情況時，管理機構能夠進行及時的遠程調控以及采取相應的維護措施，防止事態惡化。

　　二、項目概述

　　該解決方案所涉及的內容包括：現地級設備的改造和數據采集網絡、工業監控組態軟件ForceControl的搭建，項目的主體是工業監控組態軟件ForceControl所搭建的中心平臺。在項目建設過程中，首先需要對現場的設備及儀表進行集中的數據采集相關建設，并將數據上傳到數據中心，利用工業監控組態軟件ForceControl對電纜隧道實現一系列的功能建設，包括：局部放電監測、智能井蓋開關、視頻系統監測、沉降系統監測、門禁開關統計、環境狀態監測（溫濕度、氣體濃度、水位高度、風機開關、水泵開關）、以及分布式光纖測溫系統的實時在線集中監測控制等，通過豐富的報表、曲線等多種形式為客戶展現設備運行狀態、故障分析、功率管理等功能，實現對設備的科學管理控制，而且能夠根據實時信息提供相應的報警以及預警，幫助管理人員及時發現設備運行過程中存在的問題，確保設備穩定高效運行。

　　項目平臺所采用的ForceControl為力控自主研發的產品，并充分延續了力控產品系列的可組態思想，并且產品間能夠?qū)崿F(xiàn)無縫對接，在大幅縮短項目建設周期的同時，也降低了二次開發難度；

　　●系統平臺形成了大量的驅動接口和多種通信方式，物理層支持RS-232/485、以太網、現場總線，通信軟件支持各種通信協議，涵蓋了國際、國內1000多種主流測控設備，能夠滿足客戶不同設備的接入。

　　●系統平臺還支持webservice接口協議，通過該協議可以快速的和數據中心進行數據交互，以便使數據在中心大屏上得到更好的呈現。

　　●系統平臺采用了GDI+繪圖技術，用戶可以實現圖元的各種陰影和過渡色的填充，使圖形的渲染更出色，界面展示效果更美觀。

　　●項目所建設的系統具有豐富的二次開發接口，能夠支持與第三方平臺的無縫對接；

　　該系統平臺能夠及時、全面的了解電纜隧道設備的運行狀態，通過對底層設備的生產運行狀況進行實時數據監控，及時發現生產過程中的異常狀況，并對其進行報警提醒，根據在力控在線監測系統中提前編寫的聯動腳本，對隧道環境溫度過高、水位過高/過低、出現毒氣濃度檢測過高等異常情況進行相應的自動處理操作，確保電纜隧道運行的安全穩定。同時利用遠程視頻探頭，實現對電纜隧道的遠程巡查監控，提高人員的工作效率，降低了企業管理運營成本。

　　四、解決方案

　　本解決方案由力控自主研發產品“工業監控組態軟件ForceControl”進行平臺建設，貫穿了三個層次，即：現場設備層、數據采集存儲、統計分析層。

　　現場設備層：針對現場儀表以及設備進行數據的采集，通過增加串口服務器的方式，實現對智能門禁、環境參數、局部放電、沉降系統、光纖測溫系統的通訊，將原先的串口通信方式轉變成TCP/IP以太網方式，以此保證數據采集的高效、穩定。其它能源數據的采集則直接通過TCP/IP的方式接入數據采集網絡實現。

　　數據采集存儲層：基于現場設備層建設的穩定、高效的數據采集網絡，由IOsever采集項目范圍內的電纜隧道設備的相關數據，實現對實時數據的采集、存儲和監控。利用基礎數據，為之后進行統計分析提供相應的數據基礎。

　　統計分析層：通過豐富的報表、曲線等多種形式，將隧道相關數據傳輸至后臺監控中心在線監控系統，管理人員實現對智能門禁、環境參數、局部放電、沉降系統、光纖測溫系統的遠程監控管理，提高對電纜隧道的管理水平。

　　02、系統框架

　　系統整體采用三級架構，第一級為現地設備層，主要由現場設備、儀表等構成；第二級為中心平臺層，通過部署ForceControl平臺服務器和關系數據庫服務器，實現對數據的綜合處理，應用的完整部署；第三層為數據管理層，依托于中心平臺層，實現對數據的存儲、壓縮、轉發應用等功能，也可以理解為是平臺以及關系數據庫的數據接口應用層。

　　03、系統功能

　　1.主監控視圖

　　系統支持電纜隧道整體的實時監控以及畫面展示，包括：環境監測、視頻監控、井蓋開關、風機開關、沉降監測、局放監測等系統，便于管理者實時監視電纜隧道的運行狀況，提高管理人員的管理水平以及管理效率。

　　2.光纖測溫

　　系統支持對隧道內測溫光溫度的實時監測，監控內容包括：最高溫度，最高溫度位置（該區域接頭起始位置到最高溫度的距離），最大溫升，最大溫升位置（該區域接頭起始位置到最大溫升的距離），最低溫度，最低溫度距離（該區域接頭起始位置到最低溫度的距離），平均溫度。

　　3.視頻監控

　　系統支持對電纜隧道進行實時視頻監視，可實現無延時連續監控、錄像和傳輸，視頻圖像信息通過網絡路徑傳輸至系統平臺，并能在統一的監控平臺下顯示；系統支持異常點視頻信息回放，便于相關人員高效的了解問題位置的實際畫面。

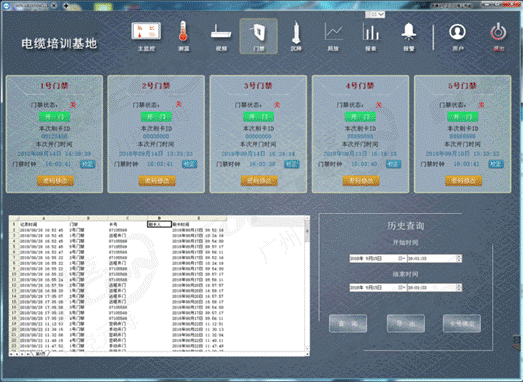

　　4.門禁系統

　　系統支持對電纜隧道門禁的實時監測，實時展示門禁的門禁狀態、鎖狀態、最新的刷卡記錄、時間、當前門禁時間、校對門禁時間等信息。

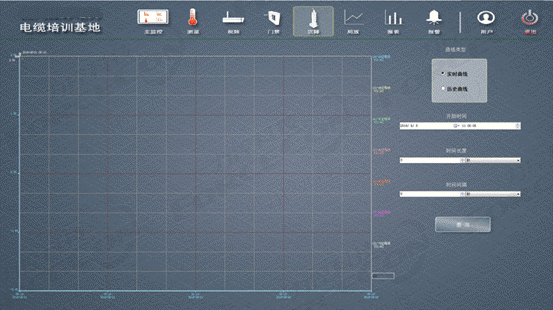

　　5.沉降系統

　　系統支持根據沉降基礎數據生成相應的沉降數據的實時曲線，實時展示電纜隧道的沉降信息，并且可以根據時間進行歷史曲線的查詢，便于異常信息的追溯。

　　6.局部放電

　　系統支持對局部放電系統的在線監測，并且根據實時數據生成相應的趨勢曲線，實時展現現場局部放電的運行趨勢。同時系統支持對局放數據的歷史追溯。

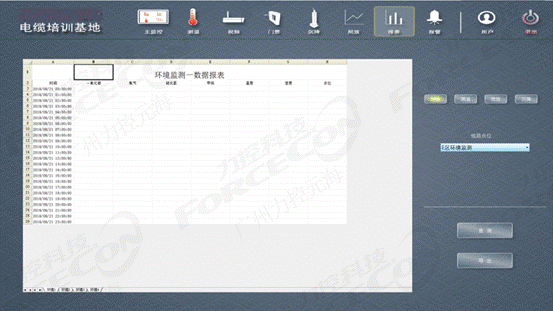

　　7.報表功能

　　●系統支持對環境數據（氣體，水位），測溫?cái)?shù)據,局放數據，沉降數據等重要參數進行報表功能的開發，支持按照時間維度（日、月、年）統計電纜隧道設備的運行情況。

　　●系統支持按日、月、年的查詢方式，對重要參數進行分類分項統計，并生成報表，為管理者制定戰略性決策提供有力的數據支撐。

　　8.報警功能

　　系統支持對設備異常、參數異常等情況進行預警和報警，并對報警過程進行閉環管理。

　　●支持Web瀏覽器訪問，不需要安裝任何客戶端軟件；

　　●提供多樣化生產數據分析圖表，實現對生產數據的多角度分析；

　　●具有強大的預警報警功能，并且支持多種提醒方式，提高異常處理能力；

　　●兼容多種關系數據庫，支持市面上主流的關系數據庫如SQLServer、Oracle等；

　　●擁有豐富的圖表分析模塊包括報表、報警、趨勢、柱狀圖、餅圖等；

　　●采用開放式接口設計，支持OPC、OPC UA、ODBC/SQL、ActiveX、WebService的訪問；

　　●擁有可靠的工業通訊設計，工業協議多達3000種驅動協議；

　　●具備強大的編譯及運算引擎，應用程序、數據改變、條件、自定義函數等多事件腳本；

　　●采用冗余設計，支持設備冗余、控制網絡冗余、服務器冗余等工作方式；

　　●擁有極高的容錯能力，程序進程之間采用分離的服務技術，支持?jǐn)?shù)據傳輸斷線重連與恢復機制。
