目前，Web技術發展越來越成熟，但若應用于展示平臺系統則需要一些前端開發經驗，所以工業級用戶及系統集成單位研發及運維較難，形成產品的軟件平臺較少。為了解決這一問題，力控推出eForceCon 二次組態版產品，結合原有的C端開發環境，用戶只需要掌握基礎的組態軟件應用即可完成項目中監控、統計等功能設計實施，節省用戶的學習成本和項目的研發投入，保證系統安全穩定的運行。
一、項目簡介
塔里木油田是中國石油油氣生產物聯網（A11）首批示范油田，其二次組態系統部署在油田公司辦公網中，集成到A11生產管理子系統平臺，實現基于油田公司辦公網PHD實時數據庫的二次組態發布與展示。該系統在克拉、哈得作業區成功進行了試點應用。
但在克拉、哈得作業區試點推廣過程中逐漸發現，現在使用的原二次組態展示組件存在插件安裝繁瑣、頁面無法自適應瀏覽、油田缺少統一圖元庫、缺少數據分析功能等缺陷。同時，隨著A11在塔里木油田的逐步推廣應用，系統在使用過程中也產生新的需求，例如：動態數據關聯展示與分析、在移動端查看二次組態圖、建立統一的二次組態繪圖標準與圖元庫等。
因此總部A11項目組決定統一替換組態系統，采用力控組態展示解決方案，以此彌補原系統缺陷，同時滿足A11二次組態新增需求。
二、系統設計及架構
中國石油油氣生產物聯網（A11）系統在塔里木油田的15個作業區生產網分別部署PHD實時數據庫，并將生產數據同步到辦公網PHD實時數據庫集群。目前，辦公網PHD實時庫集群所采集的點數約為20萬點，生產工藝流程圖畫面上千張，本項目需要將采集數據與生產工藝流程圖依托于二次組態系統平臺發布，實現實時數據與生產工藝流程圖等信息的Web以及手機客戶端瀏覽。

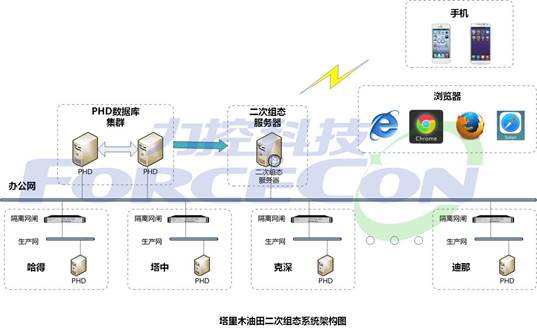

基于塔里木油田二次組態系統發布的數據量龐大，生產工藝流程圖畫面較多，綜合預警功能計算量大，客戶端瀏覽數量群較大等因素，力控科技作為二次組態軟件供應商，結合產品特點與系統現狀，部署3套冗余服務器，安裝力控科技eForceCon V3.0二次組態軟件，每套服務器服務于5個作業區。
該系統架構優點：
●將塔里木油田二次組態系統20萬點數據、大量生產工藝流程圖分散處理，分散了訪問數據量，降低服務器壓力；
●PHD提供的API接口在數據瀏覽高峰期可能會出現卡頓甚至產生服務器崩潰、數據丟失現象，采用分布式讀取方式，緩解了數據瀏覽高峰期PHD實時數據庫的壓力；
●分散式部署模式對系統硬件要求低于部署單套20萬點eForceCon V3.0二次組態軟件，且整體成本更低。
三、系統功能

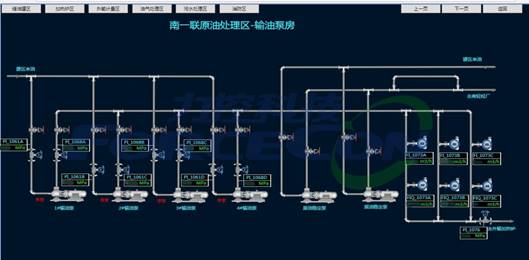

1. 流程畫面標準組態功能
2. 綜合預警功能

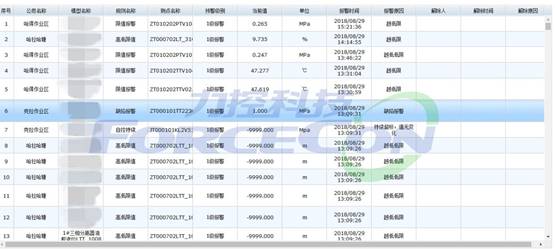

支持多種報警形式；提供測點在線報警配置環境；支持報警結果記錄oracle存儲；支持按時間及字段對報警記錄進行匹配查詢；支持通過前端圖形根據表達式的真假產生的色變、閃爍方式實現告警功能。
3. 圖庫功能
簡便的設備圖元添加方法；提供A11二次組態標準圖庫包。

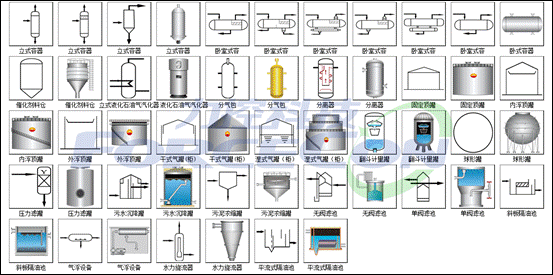

罐和容器圖標圖例
4. 組件
●曲線功能

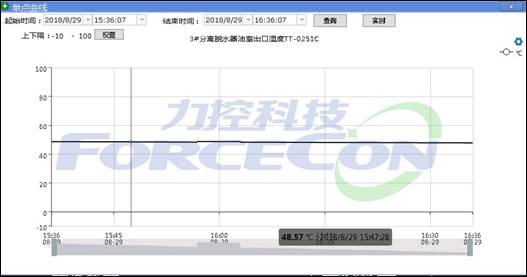

支持實時、歷史數據展示、對比；支持根據時間設定查詢歷史曲線；支持曲線打印。
●報表功能
報表包括：實時報表，歷史報表，綜合預警報表（實時和歷史）；支持報表導出；支持對單點實時和歷史數據的展示、對比；報表支持通過時間查詢歷史數據；報表支持最大值、最小值、平均值計算功能。
●URL功能：
畫面組態模塊可跟其他系統進行對接，提供點擊事件：支持通過雙擊事件訪問URL路徑，傳遞圖元名稱、機構ID、回話ID。
5. 系統集成功能
支持通過Web Service建立與其它任意系統的數據交互；支持通過點擊事件將對象名稱傳遞給指定IE頁面，并添加對象id參數；支持發布頁面中嵌入帶有明確URL路徑的IE頁面；支持力控二次組態軟件與中石油物聯網系統的無縫集成融合。
四、系統優勢
1. 支持多種環境無插件訪問
PC端支持IE11（32/64）以上，WIN10 Edge瀏覽器，蘋果MAC safari、Google chrome、Firefox瀏覽器；移動端支持IOS9.0，Andiror4.0等以上環境。
2. 靈活的自適應性
支持各大主流瀏覽器及發布頁面在內嵌窗口iframe中的自適應。
五、項目總結
通過建設油氣生產工藝二次組態系統，實現了二次組態流程圖在360極速瀏覽器、谷歌瀏覽器等主流瀏覽器的無插件瀏覽，將現場設備與畫面精密結合實現了物聯網系統及設備系統的關聯展示，并將實現單點、多點、趨勢的預告警功能，全面提升油氣生產物聯網管控平臺二次組態相關功能的兼容性與穩定性。
