1 方案概述

城市天然氣企業眾多的場站系統（幾十個至幾百個）分布在全國各地,調控指揮中心如果無法及時準確的獲悉各重要場站的信息，這將給生產調度人員對整體的運營進行正確的評估及決策帶來了很大的麻煩，給各下屬公司下達準確的指導指令帶來很大的困難，很難對未來的形勢和環境進行準確的評估，因此，建設一個完善的生產指揮調度系統有助于改善集團化企業的管理與運營。

2 系統需求

城市天然氣管網生產實時監控及管理系統是以計算機為核心的分布式控制系統，由它完成對管網的監控。它由調度控制中心（完成對城市燃?xì)夤芫W(wǎng)各站場、遠控截?cái)嚅y室的監控、調度管理和優化運行等任務。）、容災后備控制中心、門站區域控制站（SCS）、遠程終端裝置(RTU)、通信系統等組成。

監控中心將通過通信系統與各個工藝場站的站控系統互聯，從而進行數據采集與監控，并實現輸氣調度、設備運行優化、計量管理、管道模擬等任務。監控中心SCADA系統的控制功能分為“中心控制”、“站場控制”、“就地控制”三級控制模式。監控中心的操作人員通過系統所提供的管線壓力、溫度、流量、設備運行狀態等信息，完成對管道全線及場站的運行監控和管理。

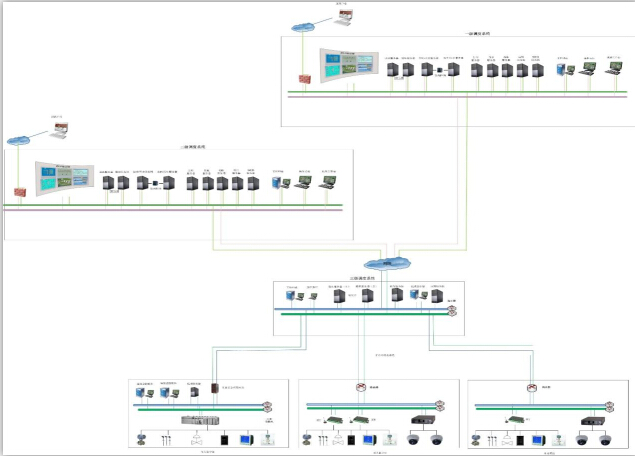

3 系統架構

3.1 場站監控中心

對場站設備進行實時監控并將信息上傳到各調度系統，場站控制網絡要采用專用信息安全設備進行防護，根據情況場站系統可進行冗余配置。

3.2 區域調度中心

區域調度中心負責對所管轄范圍內的場站實時監控及視頻圖像監視及控制，SCADA系統可遠程控制場站系統。

3.3 集團公司及分公司級調度中心

集團公司及區域管理公司系統該系統具備遠程監視功能，負責對所有管轄范圍內的管線、站庫系統生產運行數據和視頻圖像監視。結合應急指揮、地理信息GIS、視頻監控等子系統實現生產調度管理。

4 系統功能

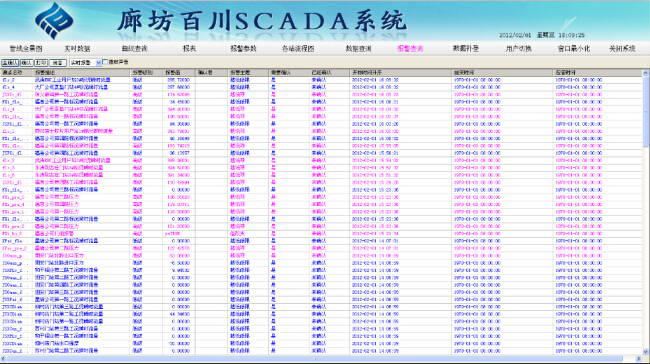

4.1 實時管網數據監測

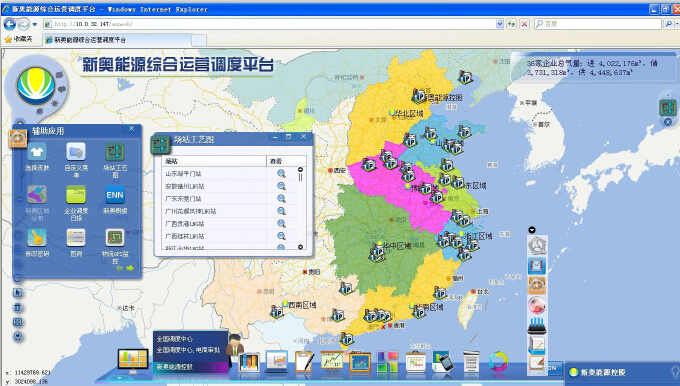

借助SCADA系統將分布在主城區各SCS站所采集的管網設備的運行參數匯集到MCC監控界面上來。并結合GIS系統提供的天然氣管網地理信息，將管網各監測點的信息（壓力、溫度、流量等）實時地顯示在MCC的大屏幕監視屏上。同時該信息還通過WEB服務器發布，供聯網的客戶端瀏覽。

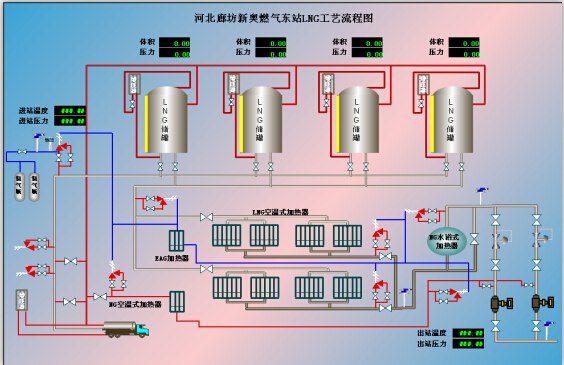

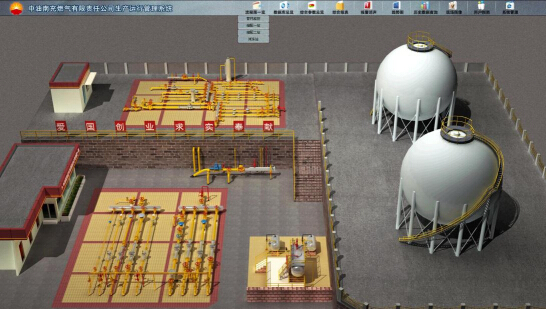

4.2 動態工藝展示

利用實時數據庫和GIS系統強大的繪圖工具可以根據用戶的要求，隨心所欲地繪制三維動態工藝流程畫面，將整個工藝流程直觀地在計算機上顯示出來。

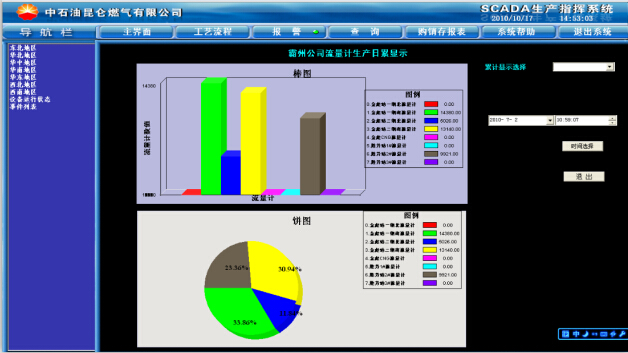

4.3 報表生成及打印

報表格式可以根據生產的實際要求，通過監控軟件與EXCEL電子表格的動態鏈接，任意定義各類表格及其格式，如班報表、日?qǐng)?bào)表、月統計表，甚至年統計表等等。并且可以統計每一個報表的最大、最小值，做出相應的棒圖、趨勢圖、X-bar圖等數據分析方案，使整個管網運行、設備優化和企業管理進入全面量化控制過程。利用定時打印設置功能，可以設置定時自動打印各類報表，也可以根據需要人工干預，隨時打印所需報表。

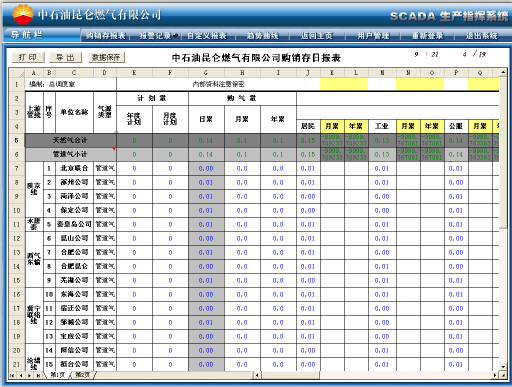

4.4 燃?xì)赓忎N存

完成上、中、下游的燃?xì)赓忎N存的管理，具體完成能源計劃，審批，撥款，輸差管理及攤銷等整體業務流程分為上,中,下游三大管理模塊，根據登陸用戶的不同，用戶會獲得不同的權限，分別對上中游單位進行周日指定進行用氣計劃輸配審批，完成每周的輸配計劃審批。

4.5 負荷預測

利用氣象歷史數據、日歷信息以及經濟學數據預測每小時燃?xì)庳?fù)荷消耗量。預測可根據一個配置時間計劃自動產生，或隨著觸發性事件的發生而自動產生。比較典型的事件，例如，當獲得新氣象信息時，就將開始計算出一個新的負荷預測，并且保存到數據庫中。

4.6 應急指揮

接到事故信息，馬上能在系統地圖上進行定位，確定事故地點，提示周圍管道和相關設施信息，生成處理預案，顯示需關閉的閥門和調壓器,使應急處置人員可以立即關閉相關閥門，切斷氣源，隔離漏點，防止事故范圍擴延；根據需要，可疊加顯示事故周邊地區的危險源、重要單位、消防系統、醫院等的信息，為事故搶修提供參考信息。

4.7 燃?xì)庠O(shè)備管理結合GIS系統

為用戶提供一套管理燃?xì)廨斉涔芫W(wǎng)空間及屬性信息、實現數據的綜合查詢、統計及輸出、可以有效進行緊急事故處理、并可與SCADA系統、客戶信息系統集成使用的管理系統。

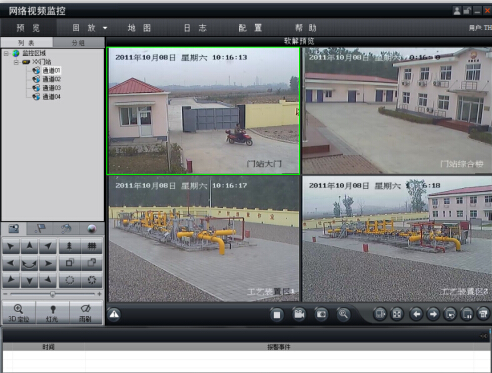

4.8 視頻監控

為公司領導、調度人員提供安全監控和設備監視，為日常管理、安全管理、防盜提供真實，直觀有效的信息。

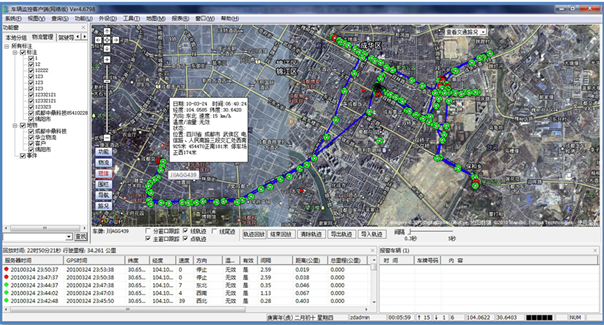

4.9 GPS車輛管理系統

系統提供了對公司車輛進行高效和科學化的管理手段。系統最終目標是使管束車管理科學化、規范化、精細化、高效化，最終降低成本、提高服務水平。

5 方案總結

燃?xì)馍a(chǎn)調度系統的建設，積極響應了國家大力推進信息化與工業化深度融合，走中國特色新型工業化道路，促進經濟發展方式轉變和工業轉型升級的發展戰略。整套系統結合先進的計算機技術、網絡通信技術、自動化控制技術，可以提高工作效率、降低成本，為燃?xì)夤芫W(wǎng)的統一調度管理提供了有力保障。
