1 方案概述

　隨著計算機和現場儀表技術的不斷發展，油庫自動化水平與以往相比在各個方面都有了很大發展，多數油庫陸續安裝了諸如自動化付油系統，液位自動計量系統，安防監控系統等，但這些系統往往相互獨立，沒有進行有效的集成，相互間的信息沒有進行有機整合，單方面的自動化水平的提升沒有形成油庫的整體監控管理。

2 系統建設難點

油庫儲油罐區具有分布空間范圍廣、安全防爆要求高、監控點多、布線復雜，自動化系統的水平和垂直集成難度大的特點。圍繞儲油罐區自動監測、計量和管理,采用先進測控與管理技術,設計儲油罐區監測控制與數據采集系統，改善油罐測量勞動強度大、作業環境差、管理手段落后的現狀，已成為目前油庫自動化建設的一項重要內容。實時、準確、可靠、經濟地采集點多面廣的儲油罐監控信息，實現大范圍的數據共享；基于多參數實時數據，進行智能分析、處理，進一步提高計量精度；基于監控信息及數據，進行儲油罐區油料平衡分析，提高儲油罐區安全管理的智能化水平等。

3 系統架構

油庫物聯網系統包括油庫控制系統和油庫綜合自動化系統；功能上分為泵站監控，罐區（庫區）監控，裝車系統、油品檢驗系統以及機場油庫。

油庫物聯網系統數據傳輸采用不落地模式進行數據傳輸，存在現場SCADA系統或者DCS系統的軟件，對外提供標準的OPC接口，或者PLC模塊直接添加以太網模塊將數據傳輸?shù)轿锫?lián)網生產監控層網絡。物聯網在生產監控層部署數據采集服務器和應用服務器，數據采集服務器負責對現場數據的采集歸納工作，應用服務器負責對采集上來的數據進行分析應用。

4 系統功能

4.1 罐區監控

根據工藝作業流程及其相互關聯邏輯，開發動態工藝監控圖形界面，對庫區倒罐、收油、發油過程進行調度管理。

液位全貌：罐區內所有儲罐的液位模擬條，并以數字標出各罐的液位、溫度、容積、重量的值以及液位到設定限的時間估算。

流程：按區域、油品劃區，顯示儲罐、管線、閥門、機泵，罐內液位模擬顯示，并標注液位、溫度，閥門、機泵以顏色標注開關狀態。

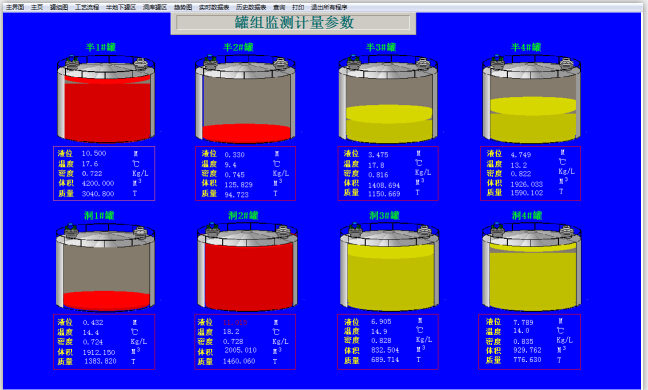

儲罐參數：每罐一幅，包括罐的幾何尺寸、安全高度、液位、溫度、液位和溫度的設定限值、到限時間、體積、比重、重量，存放物料的名稱，該罐的模擬液位、溫度棒圖等。

事件記錄：彈出顯示已登錄的某日發生的生產事件，如報警、開關機器時間、通訊故障、設備故障等。

同時具備罐區作業操作功能，可實現局域網內整個罐區液位、庫存網上發布和實時監控。可根據油品的銷售數據形成每日油品罐區的銷售/庫存日?qǐng)?bào)表和盈虧數據分析，并且對數據進行歸檔處理。

4.2 綜合計量

油庫油品計量從業務上可分為進油計量、出庫計量和庫存計量三個部分，油庫綜合計量系統對油庫內部現有生產作業層系統數據的自動采集和人工計量數據的錄入，實現油庫實物計量賬目化計算機管理。

綜合計量管理系統為油庫提供計量數據人工錄入和自動提取2種方式，滿足油庫現階段使用和未來發展的使用要求。

4.3 安防監測

4.3.1 燃?xì)鈾z測

由于油庫經營的產品易燃易爆，為保證庫區安全，可燃?xì)怏w常濃度檢測極為重要，油庫現有可燃?xì)怏w報警檢測系統1套，1-17#儲罐設置34點，泵房設置1點，共35個監測點。本次設計擬在新建的汽車發油平臺設置2臺燃?xì)鈭?bào)警器，在新建的2座儲罐上設置2臺燃?xì)鈭?bào)警器。燃?xì)鈭?bào)警器選擇與現有燃?xì)鈭?bào)警器同型號的產品。上位監控軟件采用力控ForceControl組態軟件。

主要實現以下功能:

1) 可燃?xì)怏w濃度時時檢測和動態模擬監測功能；

2) 燃?xì)鉂舛瘸瑯?biāo)報警功能；

3) 報警記錄存儲和追溯功能；

4) 燃?xì)鈾z測報警與生產安全連鎖功能。

4.3.2 視頻監視

在視頻監控的基礎上，當監測點報警時視頻界面將自動切換到報警現場，報警現場視頻畫面上顯示現場探測器的實時數據，并支持多用戶同時觀看。在攝像機監視的場景范圍內，對出現的運動目標進行檢測、分類及軌跡追蹤，可應用于各種監控目的，如周界警戒、絆線檢測、泄漏電纜入侵探測、非法停車車輛檢測、物品狀態檢測等。在攝像機監視的場景范圍內，對出現的運動目標進行檢測、分類識別（人、動物和車輛等）及軌跡追蹤。可根據需要設置各種警戒要求，一旦系統檢測到的運動目標及其行為符合預先設定的警戒條件，則自動產生報警信息。

4.4 油庫進、銷、存業務及決策管理

油庫綜合信息管理主要是指對油庫生產過程中進、銷、存三個業務環節的生產數據進行存儲、整合、利用，生成有利于生產管理的各種業務報表。

在總監控中心備有冗余的力控實時數據庫pSpace服務器，負責實時匯集油庫各子系統實時數據，為業務管理層、管理決策層提供的基礎數據生成統計圖形和報表，為管理層提供數據決策依據。監控中心通過力控工業安全隔離網關pSafetyLink以C/S或B/S的形式向上級部門提供安全、有效的數據。

4.5 門禁系統

系統通過門鎖管理軟件對各個房間及辦公室門鎖進行管理。具有不同分級授權管理功能權限，鎖中的微電腦，可識別卡的合法性和級別，并做出相應處理，隨時可查詢門鎖開啟情況。有效的提高了門鎖的管理功能，增強了可靠性，提高了管理水平

5 方案總結

油庫物聯網建設以成品油庫管理體系為標準，以油庫業務管理、設備管理、安全管理為核心，覆蓋油庫的各個環節，建立了油庫的信息網絡系統。有效的幫助企業提高工作效率，彌補經營管理漏洞，提高服務質量，降低成本，增加收入，增強了企業的競爭力。
