目   錄
　　第一章   概述 4
　　1.1 概述 4
　　1.2 注意事項： 4
　　1.3 安全指南: 5
　　1.4 合格人員 6
　　1.5 警告 6
　　第二章  系統網路概述 6
　　第三章   空調機系統 8
　　3．1 空調機控制系統概述 8
　　3.1.1 空調機參數的設定 8
　　3.1.2 空調機組冬季/夏季控制 9
　　3.1.2.1 空調機組冬季啟動過程 9
　　3.1.2.2 空調機組夏季啟動過程 10
　　3.1.2.3 負壓空調機組換風過程 10
　　3.1.2.4 空調機組故障報警 11
　　3.1.2.5 空調機組停止工作過程 11
　　3．2 空調機上位機系統概述 12
　　3．3  空調機組的監控系統操作 12
　　3.3.1  監控系統的主菜單 12
　　3.3.2負壓空調機組操作界面 14
　　3.3.2.1負壓空調機組工藝參數 14
　　3.3.2.2空調機組工況顯示 16
　　3.3.2.3空調機組狀態顯示 17
　　3.3.2.4 空調機組的操作選擇 17
　　3.3.3 空調機組的功能選擇 18
　　3.3.3.1空調機報表 18
　　3.3.3.2 空調機組主要參數趨勢曲線 19
　　3.3.3.2空調機組參數設定 22
　　3．4正壓空調機組 26
　　3.4.1洗蛋間操作 27
　　第四章  車間參數顯示 29
　　4．1滅活苗車間參數顯示 29
　　4．2 凍干苗車間參數顯示 29
　　4．3動物房參數及新風機操作 31
　　4.3.2動物房新風機操作 31
　　第五章  溫室監視畫面 32
　　第六章  冷卻系統操作 34
　　6.1冷卻水循環系統 34
　　6.1.1分集水器差壓調節 35
　　6.1.2水泵及風扇控制 35
　　6.2制水車間 36
　　6.2.1水罐液位顯示 36
　　6.2.2冷熱媒泵控制 36
　　第七章  反應罐監視畫面 37
　　7.1滅活間監視畫面（以滅活間1為例） 37
　　7.2乳化間監視畫面 39
　　第八章 報警事件 41
　　8.1實時報警（圖8-1） 41
　　8.2歷史報警（圖3-5-2） 42
　　第九章    滅活間控制柜操作說明 43
　　9．1準備工作 44
　　9．2操作界面詳解 44
　　9．3中控室上位機中監視畫面 49
　　第十章    乳化間控制柜操作說明 49
　　10．1準備工作 50
　　10．2操作界面詳解 50
　　10．3中控室上位機中監視畫面 57
　　第十一章   溫室控制柜操作說明 57
　　11．1準備工作 58
　　11．2保溫過程 60
　　11．3保壓過程 60
　　11．4中控室上位機中溫室監視畫面 61
　　結束語： 61
　　第一章   概述
　　濟南泰豐生物制品有限公司空調自控系統，硬件主要采用德國西門子公司S7-300和S7-200 PLC系統，利用CPU 315-2DP（CPU中央處理器）和通過PROFIBUS-DP建立成分布式配置的網絡系統；操作界面采用TD200文本和TP170A觸摸屏；操作站（上位機）選用西門子工業計算機，人機界面選用北京三維力控公司的HMI/SCADA工業自動化組態軟件，完成操作員站畫面組態、變量連接、系統報警、變量曲線生成等功能；形成了一套主從多點、主備冗余、操作方便、安全可靠的控制系統。
　　該控制系統采用一流水平的設施裝備、先進的產品技術，具有實時性、可靠性、針對性的特點，為提高生產質量、降低成本、節省能源，提供了較為有效的檢測，監控手段，是上水平、上能力、上等級的系統工程。
　　監控系統顯示的畫面能直接、全面地反映出整個機組的運行情況，只需對各畫面進行簡單操作，即可完全監控機組狀態，簡單快捷地畫面操作，精良的裝備，可靠的質量，使控制方便，準確，是國內一套功能完善技術先進的空調機控制系統。
　　第二章  系統網絡概述
　　濟南泰豐生物制品有限公司的九套空調機組,其中有兩套是正壓機組(五號機組和八號機組)，其余全為負壓機組，空調機控制系統包括滅活車間空調機控制、凍干車間空調機控制、溫室控制、滅活間控制、乳化間控制及輔助設備等控制，參見圖2-1 系統網絡拓撲圖，下面按地址順序簡介各部分的基本功能及控制范圍。
　　☆ （2）地址為2，主站（CPU 315），與從站（8）組成滅活車間中控室控制柜
　　控制范圍：滅活車間5、6、7、9號空調機和制水間
　　☆ （3）地址為3，從站（CPU 315），凍干車間中控室控制柜
　　控制范圍：凍干車間1、2、3、4、8號空調機和冷卻水系統
　　☆ （4）地址為4，CP5611，滅活車間中控室，操作站
　　☆ （5）地址為5，CP5611，凍干車間中控室，操作站

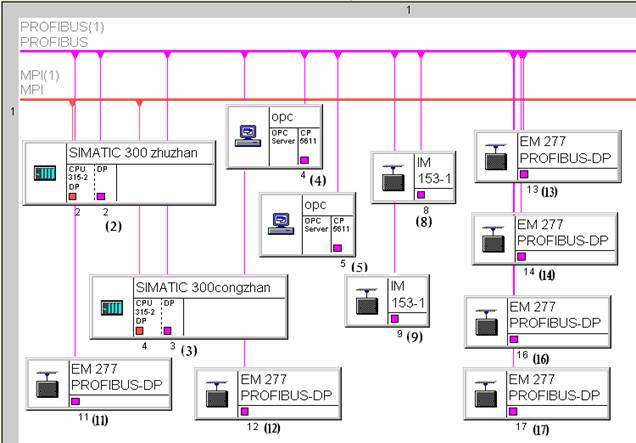

　　圖2-1 系統網路拓撲圖

　　☆ （8）地址為8，從站（IM 153）,與主站（2）組成滅活車間中控室控制柜
　　☆ （9）地址為9，從站（IM 153），動物房控制柜
　　☆ （11）地址為11，從站（EM 277），滅活車間溫室1控制柜
　　☆ （12）地址為12，從站（EM 277），凍干車間溫室2控制柜
　　☆ （13）地址為13，從站（EM 277），凍干車間溫室3控制柜
　　☆ （14）地址為14，從站（EM 277），滅活車間滅活間1控制柜
　　☆ （16）地址為16，從站（EM 277），滅活車間滅活間2控制柜
　　☆ （17）地址為17，從站（EM 277），滅活車間乳化間控制柜
　　3.3.2負壓空調機組操作界面見下：

　　3.3.3.2 空調機組主要參數趨勢曲線

　　圖3-5空調機組6主要參數趨勢曲線

　　6.1冷卻水循環系統畫面下

　　圖6-1制水.冷卻水系統

　　圖6-2

　　第九章    滅活間控制柜操作說明
　　滅活間設備的控制操作全部在控制柜的觸摸屏上操作完成。同時在中控室的上位機系統中也能監視滅活間的工作狀況。
　　滅活間的生產工藝及配方是由CIP完成，這里不再敘述，此章主要針對原液罐、滅活罐的滅菌降溫工藝和保溫工藝的操作過程進行詳細論述。
　　滅菌降溫工藝：在每次往罐內注入新的藥液前和把成品的藥液抽離罐體后，都要對罐體內進行消毒處理，以免對下次配方的藥液產生污染，這個消毒處理過程，就是降溫滅菌過程。
　　保溫工藝：在每次往罐內注入新的藥液后，根據工藝要求，要把藥液保持在一定的溫度內并進行攪拌到一定時間。同時，溫度過高時，需要往罐夾層中注入冷媒進行降溫，當溫度過低時，需要往罐夾層注入熱媒進行升溫，這種降溫、升溫的反復過程就是保溫過程。
