一、 概述
生產數據是生產正常運轉的根源。如果數據流能夠很容易地從生產過程到達決策者的計算機上，就可以快速地做出更為靈活的決策。在中國的煤礦中是以集團為中心，各采區為分礦。一個煤礦集團要包括多個分礦，同時覆蓋的地域較廣，各礦與各礦之間的距離較遠。
為了實現對各分礦的礦井上、下實時生產數據的監測主要以網絡為平臺。在現場中，采用多種不同的控制采集設備，其中通風、瓦斯主要以KJ系列的產品為主，其它還有PLC、DCS等，這就要求監測軟件支持多種通訊協議。
從各分礦到集團采集的信息分為三級，一級信息是指由集團公司匯總、掌握的有關全集團公司的指標信息，二級信息是指由各礦匯總、控制的有關各礦井的指標信息，三級信息是指由各礦采集的各水平、采區、基層單位（區隊）的指標信息。
二、系統方案

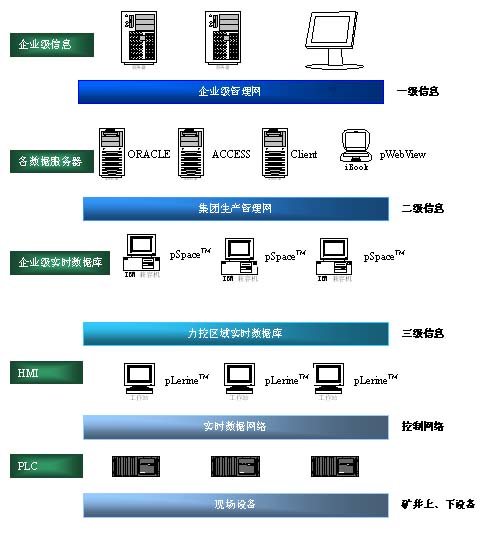

系統從分礦到集團采取如下結構：
在各分礦現場，井上、下數據采集可以通過KJ系列產品或其它控制設備進行采集，其中采用KJ系列采集的拓樸圖如下：
現場實時監測數據通過其它控制設備實現，其拓撲圖如下：
三、系統功能
1、 各礦井用三維控的HMI/SCADA---pLerine將現場各控制設備的數據采集到工作站，其中pLerine：
* 目前支持的I/O設備包括：DCS、可編程控制器(PLC)、智能模塊、板卡、智能儀表、控制器、變頻器等等。另外，也支持DDE和OPC接口，可以和采用DDE或OPC標準的設備通訊。
* 在工作站中pLerine可以實現實時數據顯示、動畫、歷史趨式、實時趨式等功能。
2、使用pSpace與pLerine中的區域實時數據庫相連接，力控?企業級實時數據庫pSpace?是一個高性能、高速度、高吞吐能力、可靠性強、跨網絡系統的開放式實時數據庫軟件。在pSpace中實現的功能有：
* 數據分析
* 分布式實時數據庫映射
* 分布式事件查詢
* 分布式數據檢索
* 實時報警
* 基于Web的企業解決方案
* 與 oracle及access等數據庫的接口
* 毫秒級的歷史庫
* OPC Server
* 萬能報表
* 與系統中其它組態軟件集成
3、pWebView在客戶終端上， pWebView不需要特殊的驅動程序或支持軟件。只要您的客戶端工作站已經連接到了Internet或Intranet上，在瀏覽器上輸入Web服務器的網絡地址，就可以開始實時地瀏覽現場生產過程。
四、系統的實現

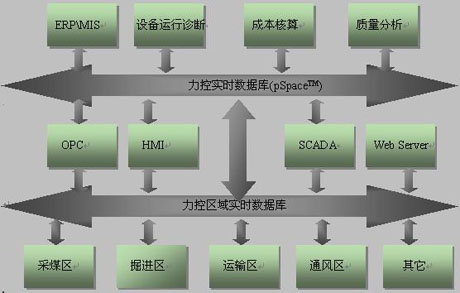

利用pLerine、pSpace和pWebView相結合實現了實時采集、經濟存儲、安全應用等幾個方面的問題，根據pLerine、pSpace、pWebView相結合的解決方案(如下圖)完全可以作為生產實時數據庫和生產信息化數據庫平臺來應用。
· 實現生產指揮中心對各生產工藝環節的生產和設備的過程可視化監視
· 實現現場生產數據的實時/歷史趨勢記錄，并對生產數據及設備狀態進行自動統計、分析、處理，通過對生產過程數據的智能化分析報表和報告應用，為高層管理人員生產經營決策提供及時可靠支持；
· 實現生產現場和各子系統模塊之間進行數據交換，把全公司的信息上下左右貫通起來、建立生產管理和生產控制承上啟下的通路，實現廠級信息的集成和共享；
