換熱站數據的監控
　　--北京三維力控科技有限公司
　　在北方，冬季供暖是人們關心的一大問題，為了使供暖達到良好的效果，對換熱站進行監測，并通過IE傳至網上，以便讓相關部門能夠時實了解供暖的參數，便于做出及時調整。
　　1、換熱站主要控制參數有：給水的溫度、壓力、流量；回水的溫度、壓力、流量等。通過對這些主要參數的監測，可以及時的進行溫度調解和補給水系統的調解。
　　2、現場情況：換熱站距主控室很遠，要十幾公里的距離。
　　3、解決方案：由于網絡基礎建設好，采用網絡傳輸方式來實現遠程數據傳輸。
　　4、各相關部門瀏覽數據的實現：利用力控的WWW功能來實現，即力控的pWebView?，在任何一臺計算機上，都可能利用IE來瀏覽現場的實時數據和查詢歷史數據。
　　5、在監控工作站可以通過力控HMI/SCADA----pLerine?實現數據的實時采集、顯示、報警和歷史數據的存貯。

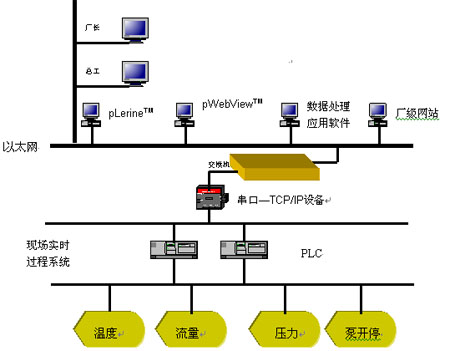

　　6、以下是系統方案拓?fù)鋱D：

　　7、 特點：
　　(1)在該系統中，由于現場距工作站距離遠，方案是基于以太網來實現的，PLC 與工作站之間通過一個串口轉以太網設備，在工作站中利用了TCP/IP重定向功能。
　　(2)利用pLerine?中與關系數據庫連接的功能，將數據處理服務器上的所需數據上傳。
　　(3)使用真正的瘦客戶端軟件，通過Internet/Intranet，實現廠長、總工及其它相關人員的IE瀏覽功能，在廠長、總工等處的計算機終端無需安裝其它軟件，只需要有Internet Explorer。
　　(4)廠級網站通過調用pLerine?中一些控件，在網站上可以實現現場實時畫面的瀏覽。
