一、原控制系統
　　原控制系統的硬件環境采用橫河YEWCOM-7000上位機系統，該系統于1987年11月正式投入使用后，已經運行了近13個年頭。目前，該系統發生了故障，由中國科技大學自動化系開發的丙烯腈反應器優化控制軟件無法運行，因此中國科技大學在基于三維力控實時數據庫進行了改造。

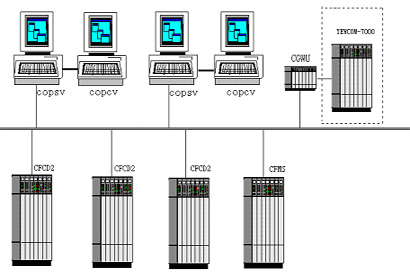

　　1、原控制系統結構

　　COPSV：操作站
　　COPCV：操作臺
　　CFCD2：控制站
　　CFMS：監控站
　　CGWU：通訊接口單元
　　YEWCOM-7000：上位機
　　2、改造方案

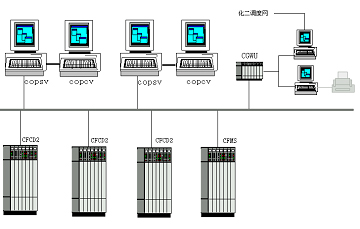

　　使用二臺工業PC機取代YEWCOM-7000上位機，兩臺工業PC機上使用力控組態軟件的HMI/SCADA來實現，新系統結構圖如下：

　　技術說明：
　　a、將YEWCOM-7000運行的丙烯腈反應器優化程序移植到PC機上，二臺PC機互為備用，保障反應器優化軟件運行的硬件環境的可靠性。
　　b、分別在二臺PC機上安裝與CGWU相通訊的GPIB通訊卡和通訊驅動程序，將下位機的生產實時數據（包括反應器優化軟件所需的必要數據）采到PC機上。
　　c、在PC機上設計同下位機歷史趨勢相同的畫面，直接在彩色打印機上打印，取代原下位機彩色拷貝機。通過其中一臺PC機，可與化二網絡相連，在化二網上可以直接觀察丙烯腈裝置工藝狀態。
