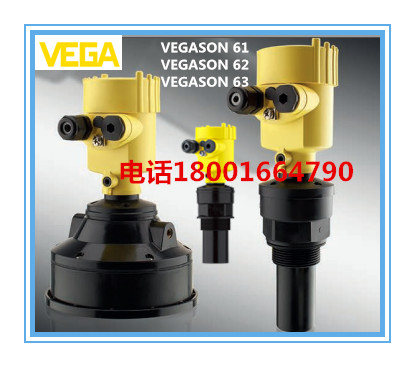

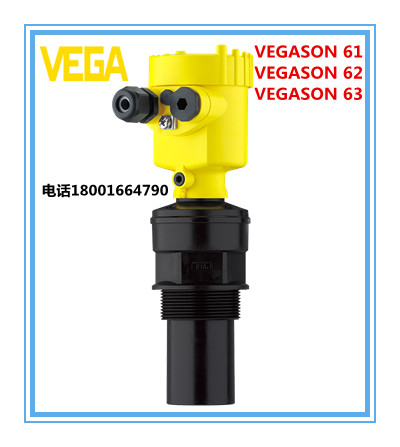

VEGASON 61 VEGASON 62 VEGASON 63物位超聲波測量
在液體和固料中的物位測量
VEGASON 61
VEGASON 62
VEGASON 63

VEGASON 61
應用 小容器中的液體和固料
測量范圍 液體： 0.25  … 5 m 固料：
0.25 … 2 m
聲變換器 由 PVDF 制成
過程接頭 螺紋 G1? ，1? NPT
過程溫度 -40  … +80 ℃
過程壓力 -0.2 … +2 bar
(-20 … +200 kPa)
測量精度 ±10 mm
信號輸出 4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
顯示/操作 PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
許可證 ATEX，IEC ，F(xiàn)M，CSA，
EAC (GOST), UKR Sepro，
造船，SIL2

VEGASON 62
益處   ? 無接觸式測量法使設備運行免維護
  ? 測量可靠，不受介質特性的影響
  ? 成本低廉的解決方案，適用于簡單的應用場合
小容器中的液體和固料
液體： 0.4  … 8 m 固料：
0.4  … 3.5 m
由 PVDF 制成
螺紋 G2 ，2 NPT
-40  … +80 ℃
-0.2 … +2 bar
(-20 … +200 kPa)
±10 mm
4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
ATEX，IEC ，F(xiàn)M，CSA，
EAC (GOST), UKR Sepro，
造船，SIL2

 VEGASON 63
所有工業領域中的液體和固料
液體： 0.6  … 15 m 固料：
0.6  … 7 m
由 UP ，316L，PPH 制成
鎖緊法蘭 DN 100 ，龍門框
-40  … +80 ℃
-0.2 … +1 bar
(-20 … +100 kPa)
±10 mm
4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
造船，SIL2
VEGASON 61
VEGASON 61 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型容器或
開放的集裝箱中測量固料。
VEGASON 62
VEGASON 62 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型容器或
料倉中測量固料。可以將它用于所有工業領域。
VEGASON 63
VEGASON 63 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型至中型
容器中連續式測量固料的物位。
物位 l 超聲波
應用范圍
VEGASON 系列的超聲波傳感器適用于在具有穩定測量條件的簡單應用場合中
進行液體和固料的無接觸式物位測量。 在液體中的典型應用為儲罐和開口水
池。 它在固料中被用來在開口容器和小型容器中測量物位。
測量原理
VEGASON 將較短的超聲波脈沖發送到待測量的介質。 這些脈沖被物位表面反
射并被傳感器重新接收。 測量儀表利用聲波所需的運行時間和輸入的容器高度
可以計算出物位。
優點
緊湊的結構形式使傳感器的安裝簡便易行。 由于介質特性不影響物位測量，故
也可以在無介質的情況下完成調試。 這種成本低廉的無接觸式測量方法可確保
運行無磨損和免維護。
