日立多聯機集中空調系統（VRV中央空調）是國內VRV空調市場重要的品牌之一，隨著樓宇自控、智能家居控制系統行業的高速發展，實現VRV中央空調系統自動化監控成為控制系統最重要的系統集成功能之一。海思自主研發、具有完全自主知識產品的iGate411H型日立VRV空調專用RS232/485總線智能網關，是專門針對海信日立多聯機中央空調（VRV中央空調）集中控制研發的新型網關產品，可采集日立VRV中央空調的遙控、無線遙控器接收器和室內機基板H-link總線指令，以及室內機響應命令后的工作狀態的指示，并轉化為Modbus RTU協議后接入485總線系統，從而實現485總線上位機對日立VRV中央空調系統的遠程自動化監控。

海思iGate411H智能網關從上位機接收命令，向海信日立VRV空調輸出控制狀態信號；與室外機和主遙控器雙向交流當前命令和狀態信息。

海思iGate411H型日立VRV空調專用Modbus網關實時采集、存儲所連接的全部連通的室內機運行狀態，當接到智能家居控制系統對空調狀態的查詢指令時，將存儲的空調狀態反饋給BMS上位機；當接到上位機對空調運行控制指令時，存儲控制指令并立即回復ACK給上位機，然后在空調總線空閑時將指令下放給空調機，并監控指令的執行。

海思iGate411H接口有RS-232和RS485兩種外部通訊接口，當采用RS485通訊端口時，一條RS-485通訊總線上最多可接16個iGate411H空調網關（每個空調網關地址0-F），上位機與模塊采用主-從查詢方式通訊，iGate411H網關上行485接口為從機，不主動發送信息，只能根據上位機的查詢指令反饋不同的響應。

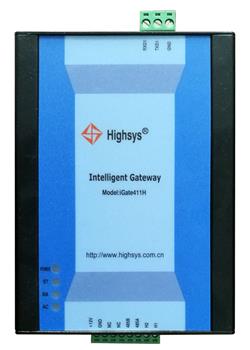

圖一 海思iGate411H型日立VRV中央空調專用Modbus網關

一、海思iGate411H型網關對日立VRV空調系統每臺室內機可實現如下控制：

A. 運轉/停止設定

B. 模式設定

C. 風量設定

D. 溫度設定

二、對每臺室內機可實現如下監控：

A. 運行/停止狀態

B. 運行模式狀態

C. 風量狀態

D. 溫度設定值

E. 房間當前溫度值

F. 故障代碼（可選）

三、iGate411H日立VRV空調Modbus網關控制系統結構
