一、產品概述

HBJY-501系列投入式液位變送器可以用來測量可口容器及河渠、湖泊、水井中的液位，具有結構簡單，測量精確和安裝方便等特點。

二、產品結構

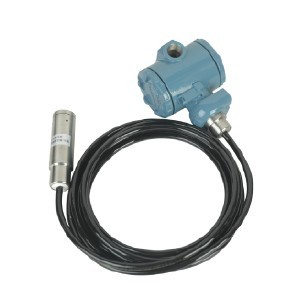

HBJY-501系列投入式液位變送器由不銹鋼探頭、導氣電纜和電器盒組成。

變頻器的探頭為316不銹鋼結構，可直接將其投入到被測液位中使用。傳感器芯片由316不銹鋼膜片和內充硅油與介質隔離，從而保證了它可測量多種介質的液位。

HBJY-501變送器探頭與電器盒之間由專用電纜連接，電纜中間有一導氣管使傳感器的背壓腔與大氣相通，電纜與探頭和電氣盒之間為密封連接電氣盒有電路 腔室和接線腔室組成，零點和量程可在電路板上調節。

三、工作原理

當把變送器投入到液位中某一位置時，傳感器受到的壓力為P=9.807，ρH,其中P--傳感器感受到的壓強，單位kPa， ρ--液體密度，單位g/cm.H--待測液面高度，單位m所以

H≈0.102P/ρ變頻器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。
