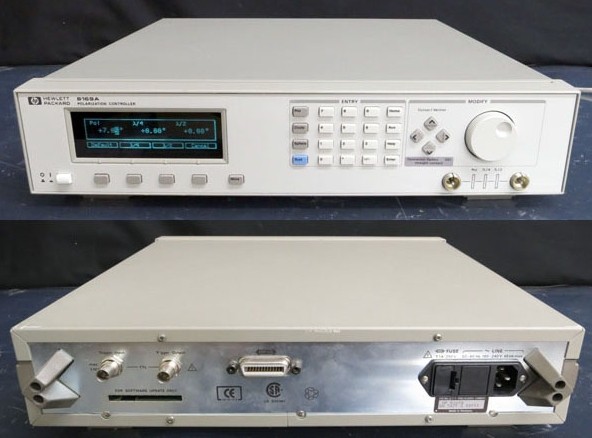

安捷倫 Agilent HP 8169A 光波偏振控制器
祥細資料：
描述
(1) 輸入
可通過數字鍵、方向鍵、調節旋鈕輸入數據，選中需要編輯的參數（高亮顯示），輸入一個新的值（數字、上下、旋鈕），Enter。
輸入錯誤時，通過左右方向鍵調整到相應位置重新輸入參數，如取消，按Cancel。
如果輸入的新值按Enter后變回原值，說明輸入的值超出設備允許范圍。
2) 復位
選中相應參數，按Default。
復位幾個晶片的位置，可以按Home。
(3) 調整晶片的轉角
按Pos鍵，進入晶片轉角界面，選擇相應的晶片(Pol、1/4、1/2)，輸入要旋轉的角度，Enter。
(4) 設置GPIB地址
按Syst鍵，選擇GPIB界面，查看或更改GPIB地址，默認為24。
（5) 偏振態的存儲和調用
按Syst鍵，選擇STO/RCL界面，按Previous和Next鍵可查看當前的偏振態、系統默認的偏振態，以及9個用戶自定義存儲的偏振態。
按Store鍵存儲，Recall鍵調用。
與內置線偏振器相比，安捷倫 Agilent 8169A提供極化合成。對四分之一波片和半波片逐一進行調整，以決定性方式創建極化所有可能的狀態。偏振器生成消光比高的極化線性狀態。8169A內部預定算法使傳輸路徑從波英卡里球上的某種極化狀態沿著正交大圓到達另一種待指定狀態。
應用：
? 極化合成
? 在整個波英卡里球上全面自動完成極化調整（決定性方式）
? 單波段偏振相關損耗測量 w/ 安捷倫 8163A/64A/66A 或 8509C （偏振相關損耗 < 1.0 dB 時，典型測量時間為 2-10 秒）
? 掃描波段偏振相關損耗測量（w/ 安捷倫 8153A 和 8168XX）
? 從屬極化的 EDFA 增益測量
? EDFA 表征極化零位
? 光耦合系數（功率變化量/ SOP）的極化靈敏度測量
? 測試設備主要極化狀態相關極化射束校正（w/ 安捷倫 Agilent 8153A）
? 對極化模式色散測量的光發布條件極化調整
? 采用快速偏振掃描來模擬消偏振信號 [1]
?
