基于自適應RS485光電隔離型中繼器的設計與應用
發布時間：2012/8/7 14:59:38 修改時間：2012/7/5 9:59:40 瀏覽次數：1129

       在工業現場應用中，RS485總線的通信速度一般為2400~115200bps，一般的RS485中繼器控制RS-485收發器收發狀態,以一數據幀時間寬度為單元。不同的波特率，控制RS485收發器收發狀態的時間寬度也不同，所以RS485總線的通信速度不同，需設置控制RS-485收發器收發狀態的時間寬度，以適應所應用RS-485總線的通信速度。
　　波特率自適應RS-485中繼器的設計思路是: 控制RS-485收發器收發狀態,以一數據位時間寬度為單元。若控制RS-485收發器收發狀態時間寬度適應任意波特率的一數據位時間寬度，則RS-485中繼器適應任意RS-485總線的通信速度。
        在光纖通信系統距離為幾十米到上千米時，RS485收發器被廣泛使用。RS485收發器采用平衡發送和差分接收，因此具有抑制共模干擾的能力，加上接收器具有高的靈敏度，能檢測低達200mV的電壓，故傳輸信號能在千米以外得到恢復。
　　使用RS485總線，一對雙絞線就能實現多站聯網，構成分布式系統。它的設備簡單、價格低廉、能進行長距離通信，故在工程項目中得到了廣泛應用。如果工程需要更長的通信距離，超出RS485接口能夠提供的可靠傳送數據范圍時，單一的RS485通信控制芯片對就無法完成了。這時，必須在傳輸線路中增加中繼器。
       RS485/422光電隔離中繼器用于實現相互通信的兩個RS485/422口之間的光電隔離延長傳輸距離。為了保證的傳輸順暢穩定，建議用戶在選擇中繼器時選用有源供電隔離。有源的RS485中繼器性能穩定，需要外接電源，支持9-30V/DCV外部供電，在局端設備與終端設備之間鏈路損耗過大時使用，可將傳輸距離擴大近一倍。

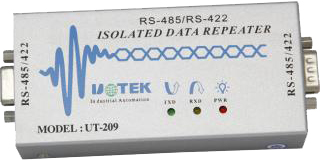

　　RS485有源隔離中繼器（485放大器485隔離器485延長器）是一款專業為高要求場所而定制開發的一款產品。產品兼容RS485行業標準。用于對RS485差分通信信號的通信距離延長與通信隔離，可以使RS485信號延伸1500米左右的或再增加128個節點。同時DC-DC電源隔離、通信信號等多重隔離為RS485通信提供了有效的保護。
        RS485中繼器使用簡單，只需將中繼器接入通信網絡中，使用中不需要額外的控制數據流向，轉換器自動控制數據的發送接收流向。整個通信傳輸過程是完全透明的。中繼器按照工業控制標準的理念進行設計，電源完全隔離！通信完全隔離！具有抗干擾能力強、傳輸距離遠、速率高、工作穩定等特點。

廣泛應用于考勤機、IC卡收費系統、工業自動化控制系統、一卡通門禁系統、停車場系統、自動銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公路收費站系統等。
