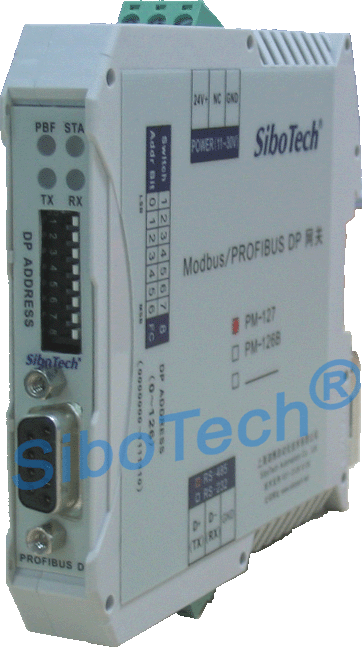

名稱： Modbus（RS485）/PROFIBUS DP智能網關
型號： PM-127
產品特點：
應用廣泛：凡具有RS485接口的Modbus RTU/ASCII協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。
如：具有Modbus協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、 智能現場
測量設備及儀表等等
應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成
配置，不需要復雜編程，即可在短時間內實現連接通信
透明通信:用戶可以按照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的
數據透明通信
技術特性
典型應用
下載資料
1、PM-127網關在PROFIBUS側是一個PROFIBUS DP從站，在Modbus一側是Modbus主、從站可設；通過PROFIBUS通信數據區和
Modbus數據區的數據映射實現PROFIBUS和Modbus的數據透明通信；
2、PM-127 網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命
令；
3、PM-127網關作為Modbus從站，支持Modbus寄存器地址3區（3xxxx）、4區（4xxxx）、0區（0xxxx）和1區（1xxxx）；其
中，3區支持功能碼04H；4區支持功能碼03H、06H、10H；0區支持功能碼01H、05H、0FH；1區支持功能碼02H；
4、PROFIBUS DP/V0協議，符合；JB/T 10308.3-2001；測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS
規范；
5、PROFIBUS DP從站，波特率自適應，支持波特率范圍：9600~12Mbps；
6、PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出：
① Max Input Bytes ≤244 Bytes；
② Max Output Bytes ≤244 Bytes；
③ Max Data Bytes ≤488 Bytes；
7、控制狀態：作為Modbus主站，PROFIBUS端可以允許和禁止Modbus命令的發送；
8、狀態監視功能：作為Modbus主站，PROFIBUS端可以監視Modbus命令狀態；作為Modbus從站，PROFIBUS端可以監視
Modbus網絡狀態；
9、Modbus協議接口是RS-485接口，半雙工；波特率：300，600，1200，2400，4800，9600，19200，38400，57600，
115200bps可選；8位數據位；校驗位（偶、奇、無、標記、空格）可選；停止位（1、2）可選；
10、供電：24VDC（11V ～ 30V），80mA（24V DC）；
11、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）；
12、外形尺寸：18mm（寬）×100mm（高）×115mm（深）；
13、安裝：35mm導軌；
14、防護等級：IP20；
