功能描述

開啟式電流互感器也稱為開口式（分列式）電流互感器、開合式電流互感器、卡式電流互感器、鐵芯分離式電流互感器，主要適用于工業中城網、農網改造項目。該系列電流互感器可與繼電器保護、測量以及計量裝置配套使用。

產品優點

改裝線路時可隨意安裝在線路的任何地方，而不用重新布線，安裝方便，可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。

結構特點

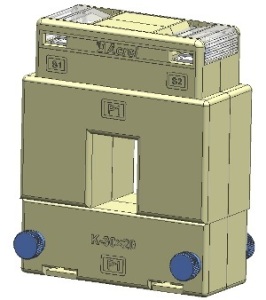

AKH-0.66/K系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

符合標準

產品符合國標GB1208-2006

技術指標

l      開啟式CT一次電流100-5000A，二次電流5A，1A

l      額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）

l      額定頻率50-60Hz

l      環境溫度-30℃~70℃，最高耐溫120℃

l      海拔高度≤3000m

l      工頻耐壓3000V/1min 50Hz

l      用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

選型說明

l     根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。

l     根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；

l     當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；

l     注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

規格尺寸

注意事項

l     打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

l     工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；

l     產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

l     測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷。
