一．概述
   電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。
二．技術參數
符合標準
　　 GB/T13850-1998、IEC-688
適用環境
　　工作溫度：-10℃～55℃
　　儲存溫度：-25℃～70℃
　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所
　　海拔高度：≤2500m
技術參數
輸入信號
可選擇下列輸入信號：
電流：單相直流電流、單相交流電流、三相電流
電壓：單相直流電壓、單相交流電壓、三相三線電壓、三相四線電壓
有功功率：三相三線有功功率、三相四線有功功率
無功功率：三相三線無功功率、三相四線無功功率
功率因數
頻率
熱電阻(帶顯示)
多電量數字信號
輸出信號：
輸出：DC 4～20mA、0～20mA、0～5V、0～10V
負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω
工作電源
AC 85V～265V 或DC 100V～350V
溫度漂移系數
精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃
響應時間 <400ms
絕緣電阻 ≥100MΩ
精度等級 0.5級，0.2級
工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz
安裝方式
電力變送器采用標準35mm導軌安裝，或者用螺釘固定

三．選型

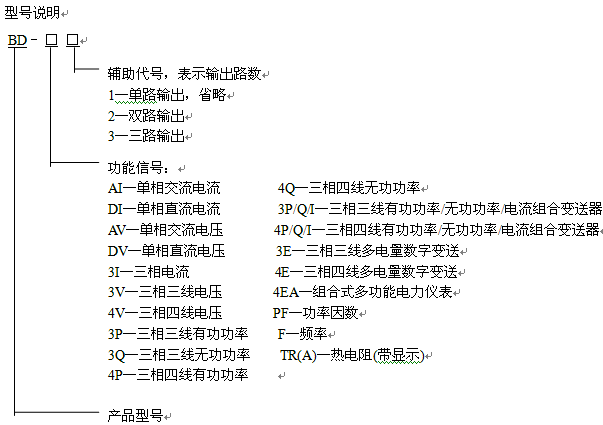

安科瑞電力變送器BD系列可按如下選型


　
四．選型范例
　　型 號：BD-AI
　　輸 入：AC 5A
　　輸 出：DC 4-20mA對應0～5A
輔助電源：AC220V/50Hz
