交流電流傳感器應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。為PLC或DCS系統提供電流信號。
BA系列交流電流傳感器是安科瑞推出的一款適合PLC或DCS等系統的電流傳感器，它采用24伏或12伏安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。型號有：BA05-AI，BA10-AI，BA20-AI，BA50-AI

符合標準
GB/T 13850-1998、GB 1208-2006
適用環境
工作溫度：-25~+70℃
儲存溫度：-40~+80℃
相對濕度：≤90%RH，不結露，無腐蝕性氣體場所
海拔高度：≤2500m
性能特點
?過載能力強，可將0.1A~600A的交流電流隔離變換成標準的直流信號
?高精度，默認精度等級為0.5級，0.2級可選，從而滿足自動控制需要
?安裝方便靈活，采用TS35mm導軌安裝，或選擇用螺釘固定在柜體上
?采用平均值測量和真有效值測量方法，客戶可根據需要選擇
技術參數
輸入電流
?BA05-AI   測量范圍   AC 0～(0.5～10)A
?BA10-AI   測量范圍   AC 0～(8～50)A
?BA20-AI   測量范圍   AC 0～(40～200)A
?BA50-AI   測量范圍   AC 0～(60～600)A
輸出信號
標稱值：DC4～20mA、DC0～20mA、DC1～5V、DC0～5V
工作電源
?DC12V，允許范圍10～15V
?DC24V，允許范圍18～30V
?功耗≤1W
溫度漂移系數
溫度漂移系數≤200ppm
響應時間
?平均值≤350mS
?真有效值≤100mS
精度等級
精度等級為0.5級

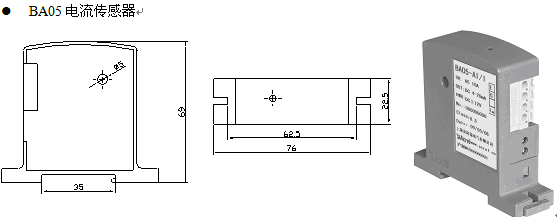

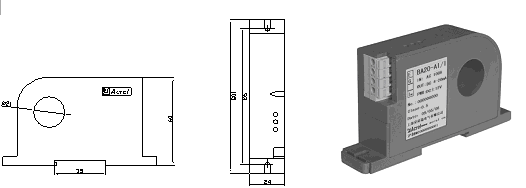

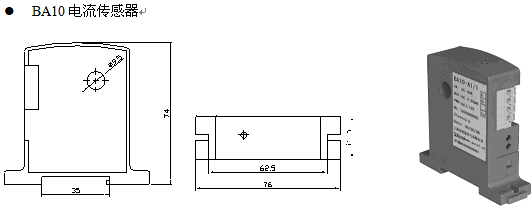

交流電流傳感器安裝尺寸（單位：mm）
?BA05-AI穿孔尺寸為φ5
?BA10-AI穿孔尺寸為φ10
?BA20-AI穿孔尺寸為φ20
?BA50-AI穿孔尺寸為φ50
BA系列交流電流傳感器采用標準35mm導軌安裝，或者用螺釘固定在柜體上
選型
安科瑞交流電流傳感器BA20-AI/I
平均值交流電流傳感器，可將40A~200A交流電流隔離輸出DC4-20mA，穿孔為φ20mm，精度等級0.5級，標準35mm導軌安裝

范例
型    號：BA05-AI/I-T真有效值交流電流傳感器
輸    入：AC5A
輸    出：DC4-20mA
精    度：0.5級
輔助電源：DC24V
