光柱連續數字液位顯示控制報警系統
（1）產品概述
由我公司自主研發生產的SQ-YWB型光柱連續數字液位顯示控制報警系統，采用了微電腦技術，使被測介質，通過液位變送器和傳感線傳送至數字液位顯示控制儀，液位顯示控制儀通過連續光柱（帶刻度）和數字顯示出液位變化，直觀明了的反應水位的變化值。并在設定的虧水、溢水位發出信號進行外連報警，在停泵、起泵位置發出停起泵信號。以其優質的產品質量，卓越的產品性能，廣泛應用于高層建筑、消防水池/水箱、印染、化工、污水處理等相關行業。

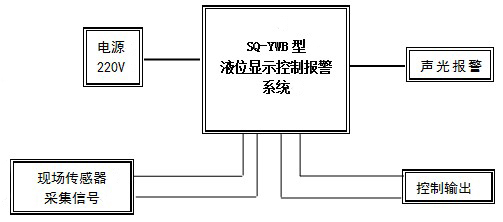

（2）系統結構
石家莊圣啟科技有限公司的SQ-YWB型智能電接點液位顯示控制報警系統，主要由液位監控主機和液位傳感器構成。
（3）功能特點
①連續光柱（帶刻度）和數字顯示液位變化，更加直觀明了；
②各監測水點的水位數值、控制設備運行狀態、故障情況、報警指示等均能在值班中心清晰顯示，一目了然；
③可執行命令對水泵自動開停，電磁閥自動開閉，實現對水泵的強?？刂?；
④手動、自動靈活切換功能；
⑤水位超限，發出聲光報警信號；
⑥清晰、直觀表達電源指示功能、工作運行狀態指示、報警指示、自動消音功能等
⑦根據客戶特殊要求，可以和啟動柜做在一起，訂購時請與我們聯系詳細說明并提供供電功率和控制要求；
（4）變送器技術參數
|
測量范圍 |
0～10m中間量程任選，標配線長2米 |
|
輸出信號 |
0～10mA，4～20mA，0～5v,1～5v,0～10v |
|
傳感線 |
二線制傳輸 |
|
測量精度 |
±0.5% |
|
環境條件 |
溫度：0～50℃；濕度：≤85%RH |
|
安裝方式 |
投入式 |
（5）適用范圍
①廣泛應用于高層建筑，自來水廠及污水處理廠等行業。
②一般工業及民用建筑水箱、油箱、蓄水池、水塔等液位的自動測量和控制；
③適用于鍋爐汽包、高壓加熱器、低壓加熱器、除氧蒸發器、分離器、水箱等的液位測量和控制；
④用于各種石油化工系列非導電易燃易爆和腐蝕性介質的液位測量和控制。

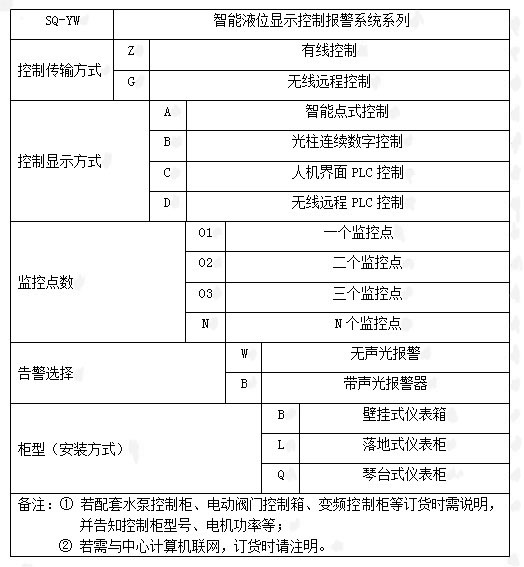

（6）綜合選型表
（7）產品應用實例

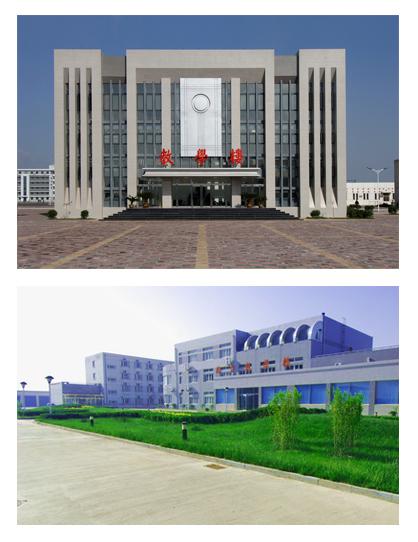

①河北省消防培訓基地：光柱液位顯示監控報警系統
河北省消防培訓基地位于石家莊市正定縣燕趙北大街，需要監測盛有滅火材料的消防罐和消防水箱的液位變化情況。 我公司技術部人員經查看現場情況，向相關設備負責人了解控制要求，科學設計實施方案，配用光柱連續數字液位顯示監控報警系統。壓力變送器放置于消防罐底，通過采集壓力監測消防罐內滅火材料高低位置；擴散硅液位變送器放置于消防水箱采集液位變化情況；水位情況、故障情況、報警指示等統一反映在消防值班室的光柱液位系統主機上。

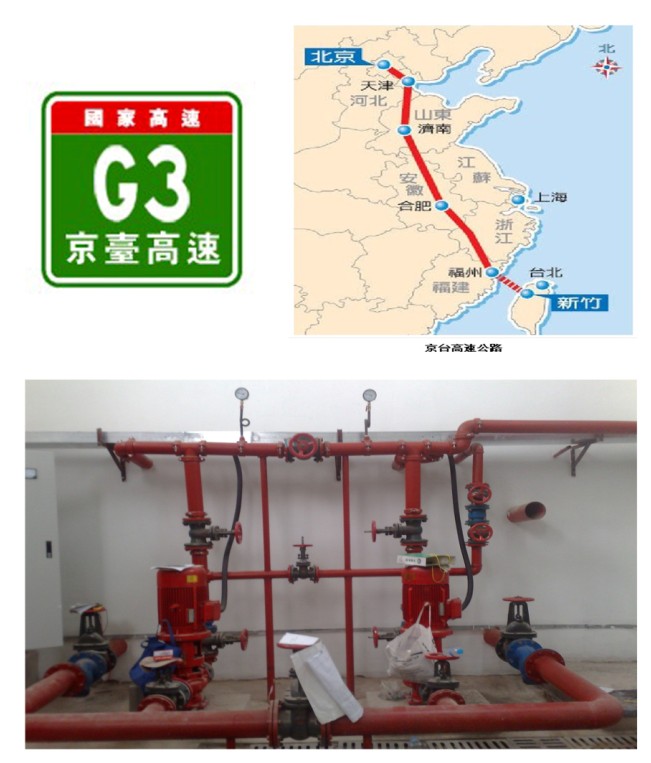

②京臺高速公路永清收費站：智能光柱+電接點液位顯示監控系統設備
京臺高速是國家高速規劃中一條縱向主干線。起點在北京，途經河北、山東、江蘇、安徽、浙江、福建，計劃終點在臺灣省會臺北，全長2030公里。其中永清收費站位于河北省廊坊市，是河北路段的主要收費站之一。現需要對收費站內消防水池、生活水箱及排污池的液位進行集中控制顯示并報警。
我公司技術部人員經查看現場情況，向相關設備負責人了解控制要求，配用了光柱連續數字液位顯示監控報警系統和電接點液位控制報警系統。該成套系統控制深井泵給消防水池和生活水箱供水，當消防水池或生活水其中之一處于低水位時開啟深井泵進行供水；兩個水箱都到達高水位時停泵；超高水位發出聲光報警。該系統裝置對排污池實時監控，污水池內液位到達高水位時，開啟排污泵，低水位時停泵，超高液位發出聲光報警。
