第一部分：概述
（1）智能一體化液位顯示控制報警系統

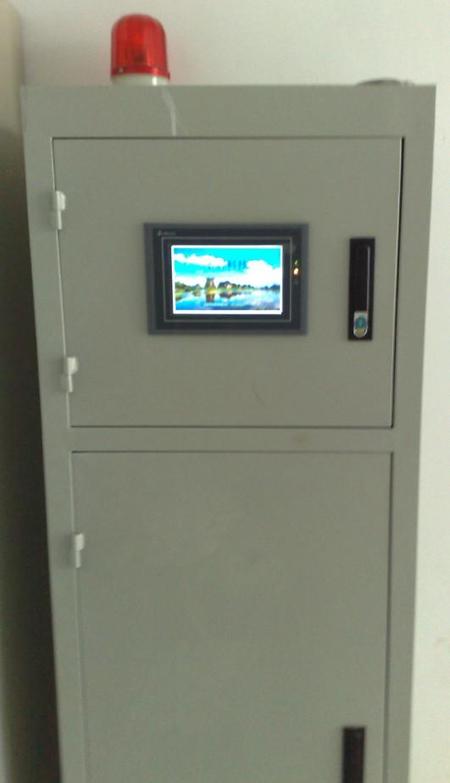

SQ-YWC型智能一體化人機界面液位顯示控制報警系統是石家莊圣啟科技有限公司在多年開發及應用液位監控基礎上推出的可視化、高性能液位系統。基于PLC技術及先進控制算法，選用優質進口人機界面，實現全自動控制。各監控點的水位變化，水泵、電磁閥等設備的運行狀態均可在值班中心一目了然，界面屏幕動態顯示、清晰直觀。系統預留遠傳通信接口，可以與中心電腦聯網，也可通過互換通信協議和樓宇自控系統實現信息共享。
第二部分：系統組成結構
SQ-YWC型智能一體化人機界面液位監控系統主要由智能監控主機、液位傳感器和執行機構組成。
◇智能監控主機包括PLC模塊、優質人機界面、液位儀表、繼電器、安裝附件等，能夠綜合監控各個水箱/水池的液位變化情況如虧水、溢水等；控制泵、閥動作。

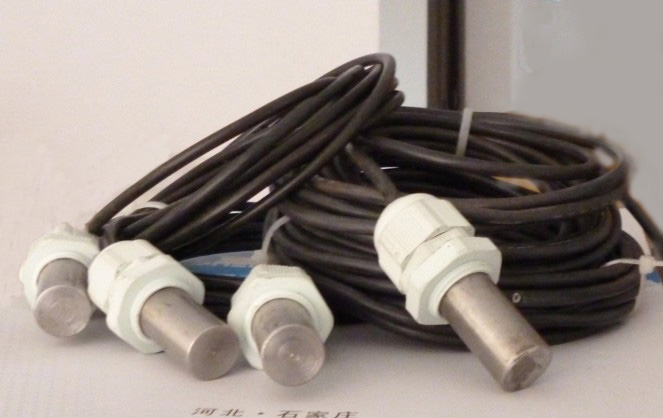

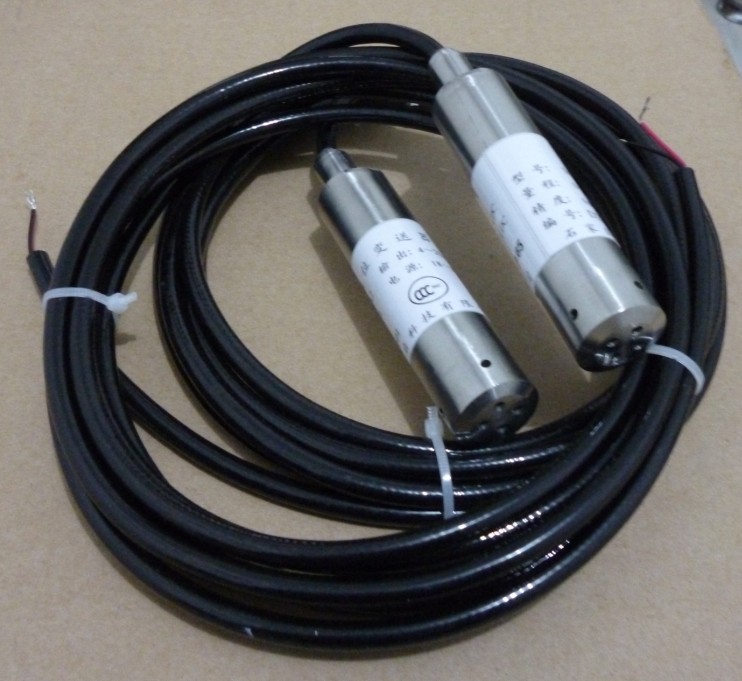

◇液位傳感器可以根據用戶特定需求，配置不銹鋼電極傳感器、擴散硅液位變送器、超聲波液位傳感器等。
◇執行機構主要是指水泵、電磁閥、安裝附件等相關設備。
第三部分：監控功能特點
（1）實時顯示
各個監測點的水位高低、控制設備的運行狀態、故障報警指示等都可在值班中心直觀顯示出來；
（2）操作簡便
系統采用人機界面，實行觸摸屏操作，一鍵OK；
（3）聯動控制功能
系統能夠與水泵控制柜、電磁閥等設備進行聯動，自動啟停水泵、自動開閉電磁閥。可實現對水泵的強停控制，避免水泵因虧水而發生燒損。具有自動、手動切換功能。
（4）報警功能
上下限報警和故障報警，根據參數設定的上下限，當水箱/池液位降至下限水位值，或升高至上限水位值時，系統自動發出聲光報警信號，及時提醒工作人員；水泵、電磁閥等設備運行出現故障時，自動發出聲光報警。
（5）抗干擾安全保護功能
系統具有較強的抗干擾能力，能在強電磁波的干擾下正常工作，且進入系統需密碼驗證，防止非工作人員誤動作；
（6）擴展冗余功能
系統預留遠傳通信接口，可以與中心電腦聯網，也可通過互換通信協議和樓宇自控系統實現信息共享。
（7）自定義功能模式
可根據用戶的實際需求，配置時鐘、音樂等功能。
第四部分：系統接線示意圖
第五部分：適用范圍
（1）廣泛應用于高層建筑，自來水廠及污水處理廠等行業。
（2）適用于城鎮、農村、學校、工礦企事業單位及家庭用水的水井——水井供水工程
（3）適用于一般工業及民用建筑水箱、油箱、蓄水池、污水池、水塔等液位的自動測量和控制。
（4）適用于鍋爐汽包、高壓加熱器、低壓加熱器、除氧蒸發器、分離器、水箱等的液位測量和控制。
（5）用于各種石油化工系列非導電易燃易爆和腐蝕性介質的液位測量和控制
（6）井群的自動化控制。
第六部分：人機畫面顯示圖例

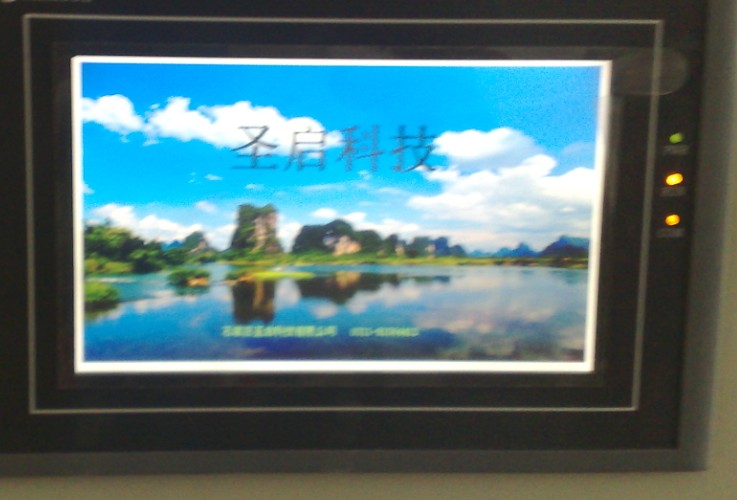

SQ-YWC型智能一體化人機界面液位監控系統初始界面
水泵運行狀態及參數設置

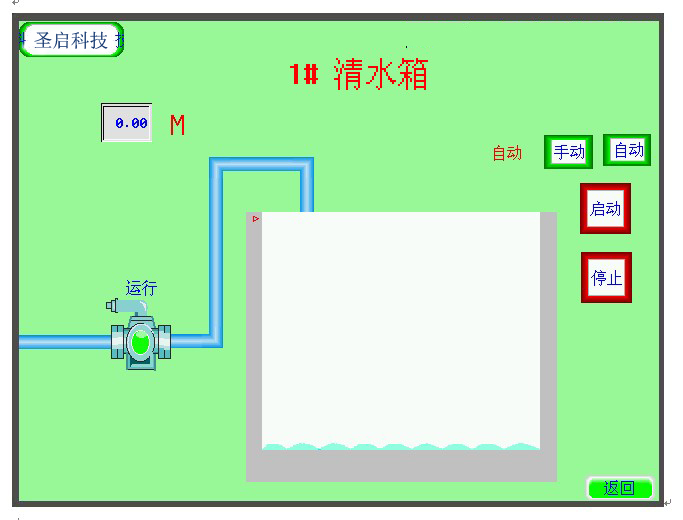

1#清水箱監控界面
清水池設置界面
