微硬MODBUS轉PROFIBUS網關將英威騰CHF100A變頻器接入PROFIBUS總線
該方案應用在湖南一化工廠的煤氣爐控制系統中。該系統主要是生產用于生產過程中的蒸汽。控制的主要對象是煤氣爐的風機、爐條機、以及蒸汽的控制以及現場各項參數的顯示與報警。系統主PLC選用西門子CPU 315-2DP,通過ET200 IO模塊控制現場設備并監控數據。變頻器采用英威騰CHF100A變頻器,將英威騰CHF100A變頻器接入CPU315-2DP的網關采用北京微硬創新科技公司的PBMD485-K20的MODBUS轉PROFIBUS網關。本文主要講該MODBUS轉PROFIBUS網關的配置過程。英威騰MODBUS通訊的說明在說明書的第68頁。
MODBUS轉PROFIBUS網關是微硬科技研發的一款針對 MODBUS接口設備接入PROFIBUS總線的協議轉換橋。在實現MODBUS轉PROFIBUS協議轉換過程中,該網關配置簡單靈活,運行十分穩定,真正實現了MODBUS轉PROFIBUS的功能。

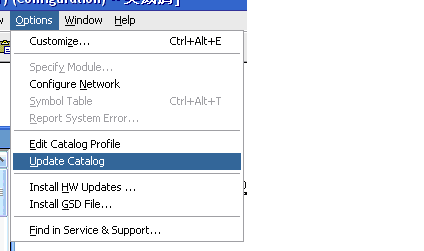

首先加入GSD文件。將MODBUS轉PROFIBUS網關的GSD文件(PBMDMM02.GSD)拷貝到C盤→Program Files→Siemens→Step7→S7DATA→GSD文件夾中。打開STEP7,建立新項目“英威騰”。進入硬件配置界面,在OPTIONS中選擇UPDATE CATALOG,更新目錄。

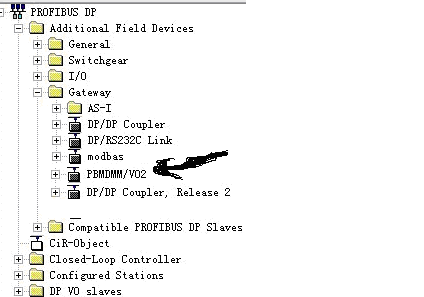

選擇MODBUS轉PROFIBUS網關;
將MODBUS轉PROFIBUS網關配置到PROFIBUS DP總線上;
雙擊MODBUS轉PROFIBUS網關,設置波特率、奇偶校驗等參數;

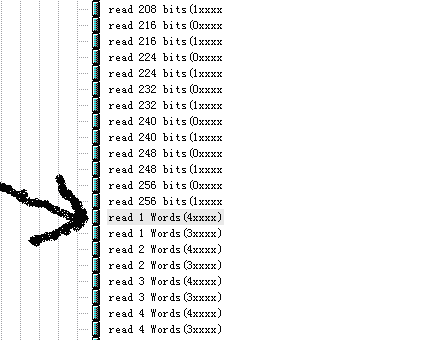

在右邊設備欄中點開MODBUS轉PROFIBUS網關,會看到很多讀寫的命令,這里需要選擇讀命令兩條,寫命令一條;

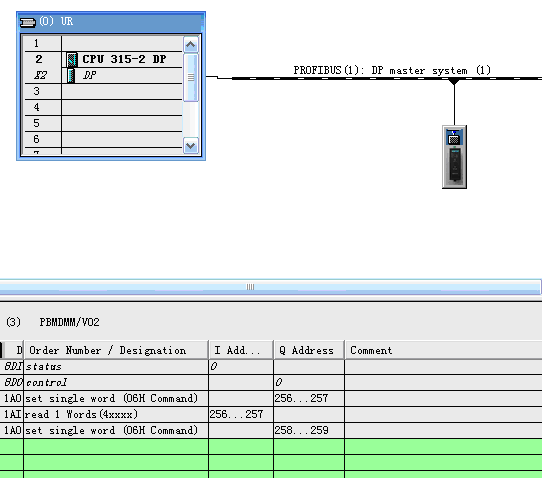

選擇好了命令如下。第一個寫命令用于控制正傳、反轉、點動,對應的地址是PQW256;第二個是讀命令,讀取變頻器運行和故障狀態PIW256;第三條是設置頻率的命令PQW258。

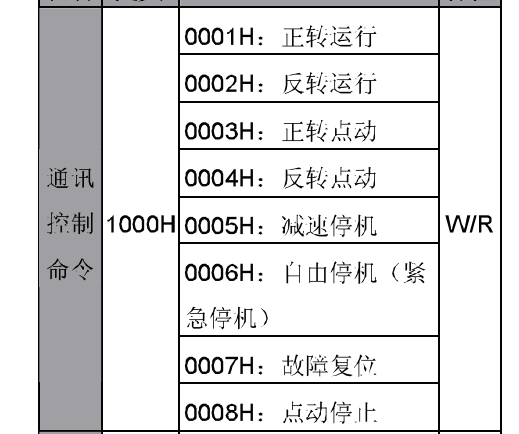

下面這是第一條,需要寫的數據,起始地址為1000H,十進制為4096

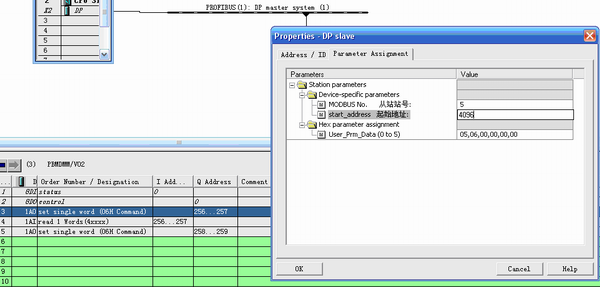

雙擊該條命令,填寫MODBUS站號5和數據起始地址4096;

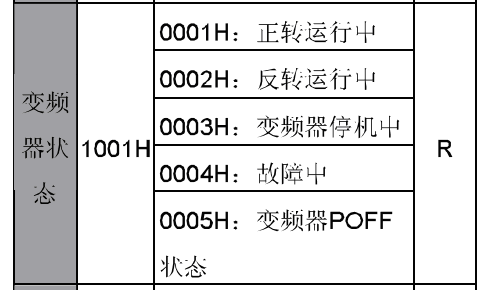

下面這是第二條,需要讀的數據,起始地址為1001H,十進制為4097

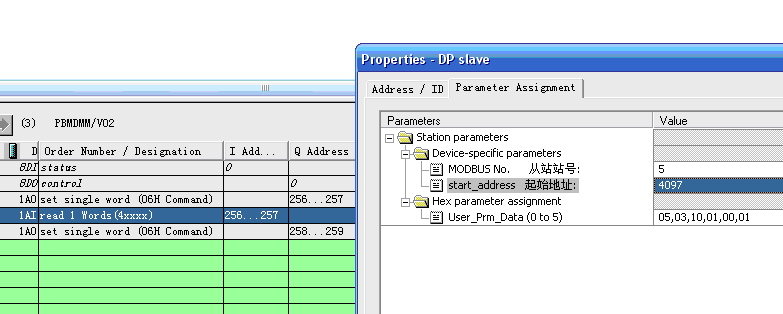

雙擊該條命令,填寫MODBUS站號5和數據起始地址4097;
下面這是第三條,需要寫的數據,起始地址為2000H,十進制為8192

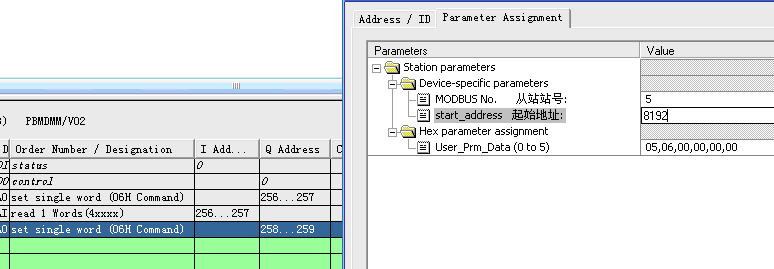

雙擊該條命令,填寫MODBUS站號5和數據起始地址8192;

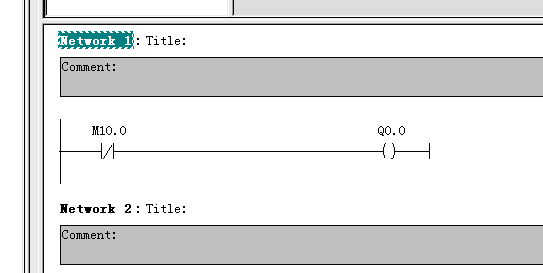

以上工作做完后,啟動微硬MODBUS轉PROFIBUS網關。
以上為微硬MODBUS轉PROFIBUS網關的配置過程,如果您對MODBUS轉PROFIBUS總線橋的價格、廠家、型號、圖片有什么疑問,請聯系我們獲取MODBUS轉PROFIBUS模塊的最新信息。
我們的官方網站為www.profibus-dp.com
