在冶金行業，通常要用到多路溫度巡檢儀。而西門子的PROFIBUS總線已經在中國的冶金行業牢牢地站穩了腳跟。因此，很多只有串口MODBUS通訊的溫度巡檢儀表無法與PROFIBUS系統連接，應用國外的帶有PROFIBUS接口的儀表又太昂貴，因此在國內有部分企業采用手抄的方式，將數據記錄下來。

在采用了北京微硬創新公司的MODBUS轉PROFIBUS網關后，順利的將儀表接入到PROFIBUS系統里。上潤儀表的十六路巡檢儀WP-D809為智能多路巡檢顯示控制儀，有標準MODBUS485通訊接口。該儀表采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行高精度的線性校正。在應用北京微硬創新公司的MODBUS轉PROFIBUS網關后，將該儀表接入到PROFIBUS系統，數據直接被西門子S7400 PLC接收。MODBUS轉PROFIBUS網關是微硬科技研發的一款針對 MODBUS接口設備接入PROFIBUS總線的協議轉換橋。在實現MODBUS轉PROFIBUS協議轉換過程中，該網關配置簡單靈活，運行十分穩定，真正實現了MODBUS轉PROFIBUS的功能。如圖1.1

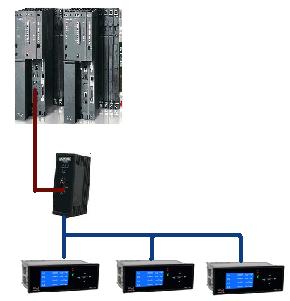

圖1.1

該網關最大輸入輸出為232字節，該巡檢儀共有16路，每路為雙字。這樣，每個表占用64個字節，這樣算下來，如果每個巡檢儀的16路全部用上，一個網關可以接3臺上潤儀表。具體配置方法參考以下 http://www.profibus-dp.com/te_news_news/2012-02-22/5361.chtml

在使用北京微硬創新科技有限公司的MODBUS轉PROFIBUS網關后，數據直接進到PLC，再通過連接的PC機，直接將數據顯示并可以打印出來,十分方便快捷.
