摘  要 電廠水處理主要包括鍋爐化學水處理、凝結水處理和廢水處理等。水處理系統的安全運行直接影響到鍋爐的安全運行。采用基于和利時LK系列PLC的水處理控制系統可以確保水處理控制系統的安全運行。系統采用以太網通訊，可以方便實現與其他系統的數據交換，并且響應速度快。
　　1 引言
　　水處理系統是鍋爐正常運轉的必要條件，其水質的好壞對鍋爐的安全運行起著決定性的作用。在化學水和凝結水處理過程中由于其工藝比較復雜，系統安全運行要求較高，基于和利時LK系列的LK210冗余控制系統因其可靠性高、處理速度快、邏輯修改方便等特點在得到了廣泛的應用。
　　在這里主要介紹下LK210冗余控制系統在化學水這方面的應用。該系統主要是用來控制化學水系統的正常運行，控制對象主要包括澄清池、活性炭過濾器、超濾、反滲透、陰床、陽床、混床等。包括完成對上述對象開關量的數據采集、處理、計算及開關量的實時輸出，和模擬量的處理，并將相關數據傳送到中央控制室操作站等。
　　2 電廠水處理控制系統設計
　　電廠水處理控制系統由以PLC為核心的控制機柜、執行機構、聲光報警和一次及二次外圍元件組成?？刂乒窭锱渲糜蠰K210冗余PLC、輸出控制繼電器、輸入隔離繼電器、模擬信號隔離柵等。每一路輸入和輸出通道都有與之相對應的指示燈，可以檢查某一通道的動作情況，而且系統具有模擬和在線試驗功能。
　　由于對控制系統的可靠性要求高，所以采用雙CPU冗余的方式。當一個CPU出現故障時，能夠準確無擾地切換到備用CPU，確?？刂葡到y的正常運行。主背板與擴展背板之間采用雙DP網絡通訊，PLC與工控機之間采用以太網連接，從硬件和軟件上實現了雙機熱備。
　　PLC的HMI采用上位機軟件HollyView開發。LK系列PLC與上位機軟件HollyView有兩種通訊方式，一種是Modbus RTU，另一種方式是Modbus TCP。本系統采用第二種通訊方式。
　　控制系統的硬件結構示意圖如圖1所示?？刂泣c數統計如表1所示。

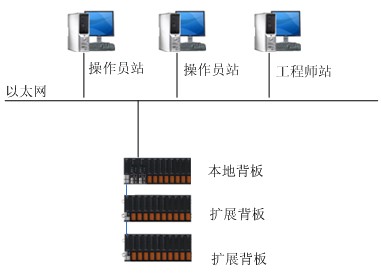

圖  2-1  控制系統的硬件結構示意圖

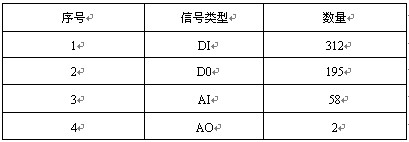

　　表1  控制點數統計

　　3 電廠水處理控制系統特點
　　基于LK系列PLC的電廠水處理控制系統具有如下特點。
　　準確性及可靠性
　　本系統采用了雙PLC運行方式，LK配置高性能的工業級處理器，具有納秒級的處理速度和大容量的內存，可使邏輯程序準確、快速地執行，在硬件上大大保證了系統的高可靠性，從而確保整套裝置在任何情況下都能正確可靠地運行。
　　模塊擴展性及帶電熱插拔性
　　LK系列PLC背板之間采用DP通訊，可以通過簡單的增加背板就能實現對IO點擴展。所有的模塊均支持帶電熱插拔，當某個模塊發生故障時，維修人員可以在不影響系統運行的情況下進行維修和更換。
　　參考文獻
　　[ 1 ]  和利時PLC資料。北京和利時自動化驅動技術有限公司
　　[ 2 ]  HollyView文檔。北京和利時自動化驅動技術有限公司
