基于DP PROFI II 與S7 PLC 300 搭建的PROFIBUS 測試系統
發布時間：2017/6/26 10:25:10 修改時間：2017/6/26 10:24:39 瀏覽次數：4873

-----廣州虹科電子技術部 anabel 古東嬌

由于主站具有中央控制、數據存儲等諸多復雜的功能，在PROFIBUS系統中起主導的作用，所以主站的合理選擇在整個方案中顯得至關重要。主站的選擇往往需要根據項目的需求和系統性能要求來決定。通過調查，總結出根據需求的不同，目前國內外PROFIBUS主站的實現方式主要有幾種，選用現成的PLC 的控制作為主站相對來說是比較簡單的，尤其是西門子的S7系列PLC，以其結構緊湊，可靠性高，功能全等優點，在自動控制領域占有重要的地位，其中包括200、300、400、1200等多個系列，200和1200系列屬于入門級的，面向中低端市場，而300及400系列屬于高級版本，面向控制要求更嚴苛的高端市場，

  但是也越來越多基于PC機作為控制主站，用PC通訊網卡使PROFIBUS接入到PC機，如西門子的CP5411、CP5611、CP5X11等系列，德國COMSOFT 公司的DP PROFI II 通訊板卡等，這種方案可以使系統獲得很大的靈活性，系統可以根據需要與第三方設備或軟件進行搭配，實現用戶要求，而且相對來說價格要低廉很多。但在配置上出現了諸多問題，我這邊整理客戶在使用基于PC +PROFIBUS 板卡的方案中遇到一些問題：

應用背景：

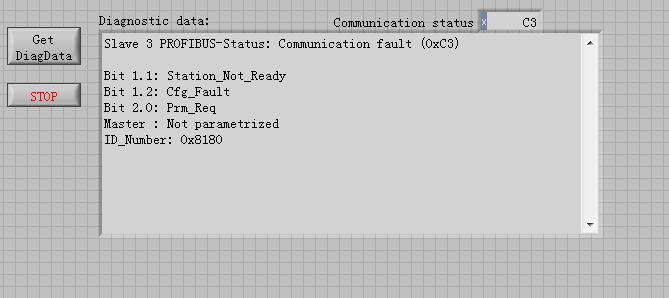

   PLC S7-CPU315作為從站，PC +德國COMSOFT 公司的 DF PROFI II 板卡作為主站，簡單的一主一從的本來配置應該是非常好配置的，但是客戶最后發現兩邊的配置都貌似沒有問題，但就是通訊不上，因為 DF PROFI II 板卡是支持這個labview的，客戶反饋說驅動安裝沒有問題，但沒有辦法調用自帶的VI 樣例程序，提示的故障信息也是簡答粗暴：就是配置故障，站點還沒有準備，或者還沒有參數化，怎么辦？

解決方案的步驟：

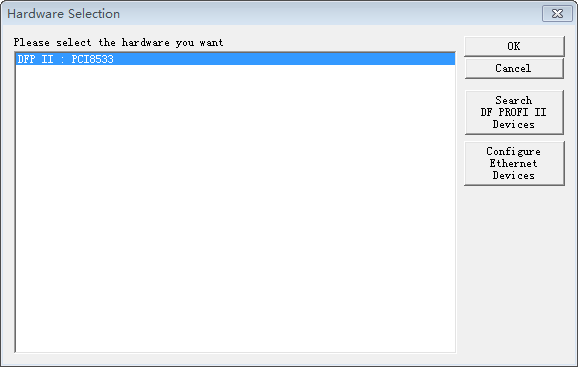

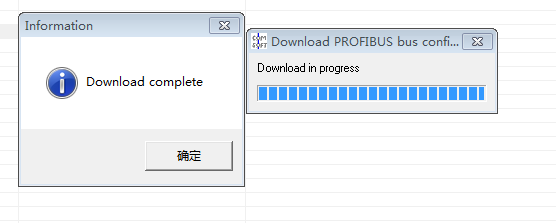

1、檢查相應的主站的配置以及驅動問題，排除板卡驅動故障。發現客戶找到板卡，也可以順利下載，說明驅動是沒有什么問題的，

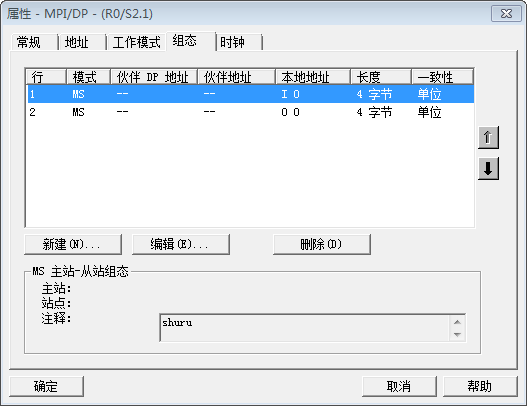

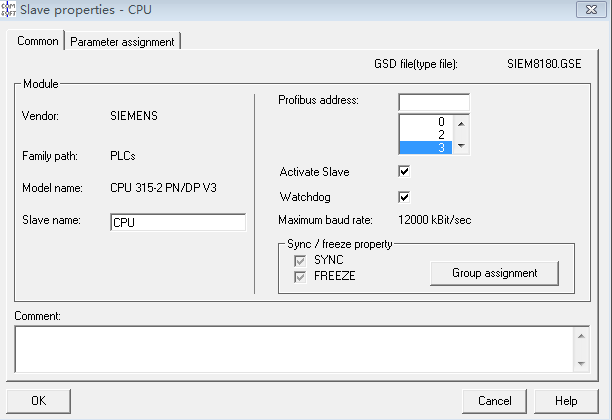

2、檢查PLC S7 CPU 315端的配置看是否是通訊端的沒有設置好？：發現沒有問題與主站的配置一致，并且也設置了PLC 為總站模式，。

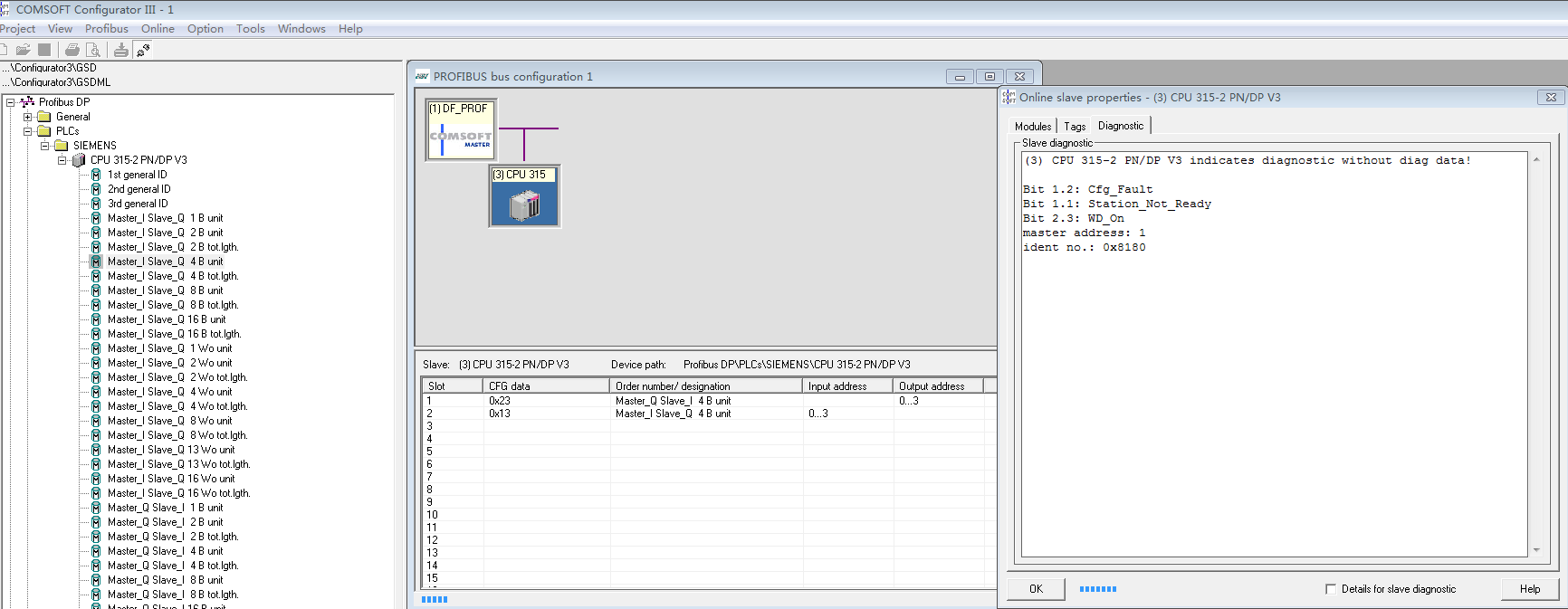

那么問題來了，貌似兩邊的配置都沒有問題，那么為什么故障顯示，還是通訊不上？還是直接指明還沒有參數化？那說明主站下載到板卡配置是不正確的，從站并沒有被主站識別到，那么一定是PLC從站這邊有的配置還有那些是漏掉的，重點放在 PLC 的配置上，后來在西門子的技術官網中找到：找到線索

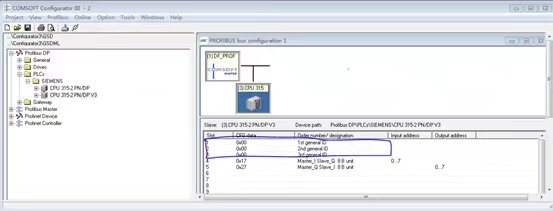

西門子PLC 的gsd在主站配置的時候，gsd添加以后，之前應該添加3個空地址協議，就是那3個類似握手的空槽。

general 1st

general 2nd

general 3rd

沒記錯，應該是這么寫的，反正類似一個東西，然后再插入

1 byte mater i salve q

1 byte mater q salve i

需要注意的是，315你配置的byte是unit還是all  ；一般默認unit，就是單元，

1 byte mater i salve q unit

1 byte mater q salve i unit

不然就是complete結尾那個

插入式后，發現可以正常通訊了，調用DF PROFI II profibus板卡自帶的 VI 樣例程序也正常通訊了，
