ProfiShark 1G+ 加強版千兆以太網診斷分析儀以太網性能測試
發布時間：2017/5/27 9:12:28 修改時間：2017/3/23 9:30:36 瀏覽次數：2585

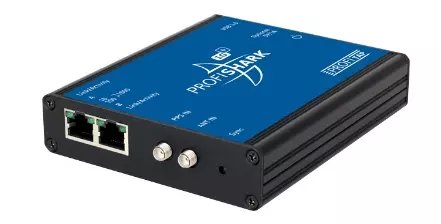

ProfiShark 1G+ 加強版千兆以太網診斷分析儀

---廣州虹科電子 support 古東嬌 Anabel

ProfiShark 1G+ 定位為一體化千兆以太網診斷分析儀，加強了時間戳準確性
ProfiShark 1G+ 是一個手持式即插即用設備，用于檢測診斷千兆以太網
ProfiShark 1G+ 結合了獲獎暢銷 profishark1G優點上增加了CPS 和PPS 的功能，用于增強時間戳記功能

ProfiShark 1G+ 等效 10/100/1G聚合TAP 和兩個1Gbps NIC 網卡，所有集中在一個口袋大小的盒子里面，額外需要的硬件就是一臺PC ，并且要求這臺PC 帶有USB 3.0的接口

因為它基于USB 3.0(5 Gbps)，profishark 1G+全速全雙工千兆通訊，沒有聚合器TAP的瓶頸，他也超越了所有標準的NIC 網卡捕捉模式，因為它能捕捉任意標簽不改變數據幀的封裝。

ProfiShark 1G+’s  GPS 時間戳標記功能允許實時分析聚合和緩存的數據流，他可以用基于UTC，GPS 連接標記數據包，毫秒級時間戳解決方案（精度在 ± 16 ns）

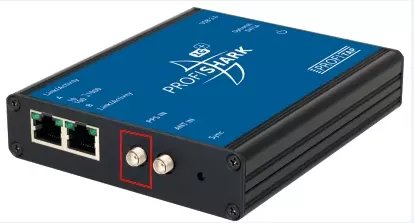

一個PPS 信號輸入也增強了基于NTP的時間戳精度，

圖二：ProfiShark 1G+  可選DC 輸入接口：5V/1A

ProfiShark 1G+ 提供給現場工程師 先進好評 profishark 系列的期待，也激勵更進一步的高時間戳精度進步。

測試框架：

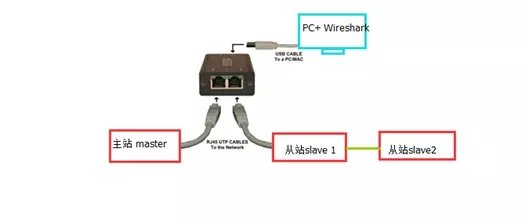

 對于測試實時以太網I/O cycle time  周期，直接將profitap系列的：ProfiShark 100M/ 1G/1G +串聯進網絡即可 .

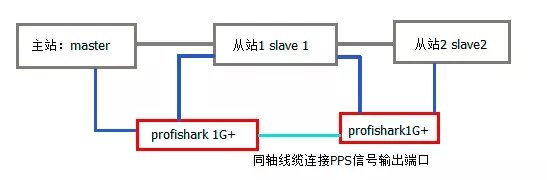

對于測試實時工業以太網延時與抖動，可以直接采用下列測試框架實現：



ProfiShark 1G+  具有基于 GPS同步的PPS 輸出，利用工程師手上現有的兩個
ProfiShark 1G+ 并將PPS 輸出用同軸線纜連接起來，就能保證兩臺ProfiShark 1G+   的時間戳標記是一樣的，對于我們的分析網絡延時以及抖動就十分便捷了。

優點：
10/100/1G 監控使用 USB 3.0
USB 3.0供電，沒有適配器的要求。
自動防故障裝置監控
低延遲，低抖動
硬件聚合
 SPAN 和在線模式
 8 ns 硬件延遲 用于準確延遲測試
使用PPS 同步 GPS 連接時間戳記提高 精度
實時統計
深度網絡端口診斷和控制
低水平錯誤和帶寬監控
錯誤捕捉
捕捉任意類型數據幀 短/大型VLAN/VXLAN/MPLS/脈沖幀 或者更多。
 直接捕捉到磁盤
低CPU 占用
不影響網絡
兼容
輕巧，便攜式
快速啟動和容易使用
兼容第三方分析軟件：
Wireshark
ClearSight
OmniPeek
Packetyzer
OptiView
NetSpector
NetDecoder
Ethertest
And many more
