基于PC 的PROFINET IO 控制器測試平臺搭建
發布時間：2017/5/27 9:06:36 修改時間：2016/12/16 16:35:02 瀏覽次數：5000

基于PC 的PROFINET IO 控制器測試平臺搭建

廣州虹科電子技術部：support 古東嬌 Anabel

l   前言：
  PROFINET是PI（PROFIBUS & PROFINET International）的工業以太網標準，在過去的5年多時間里，它已經成為市場領先的標準。優異的泛工廠網絡化、快速數據通訊和長期可用性只是其很多優勢的幾個。
DF PROFINET IO是一款高性能PN IO控制器/設備板卡，有PCI、CompactPCI和PCI-Express版本。有了新的改進，現在首次能夠操作大型網絡，而沒有任何性能限制。

l 簡介

  DF PROFINET IO板卡可用作PN IO控制器和/或PROFINET IO設備。因為它的效率非常高，這款新型板卡可用作PN IO控制器操縱64臺PROFINET設備每毫秒，性能級別RT。第二個獨立以太網接口可選，因此該板卡可同時用作PROFINETIO設備。獨立工作，例如用作PN IO設備也可以

l 作為PROFINET IO 控制器

在PN IO控制器模式下，在循環數據流中，支持所有非循環讀/寫/診斷和報警功能并且符合PROFIBUS & PROFINET
International的PN IO標準。該板塊I/O數據過程圖像規格為16 Kbyte（8 Kbyte輸入與8 Kbyte輸出數據）。

PROFINET配置數據保存在故障安全閃存內。該控制器板卡也支持PROFINET監管員功能，使其能夠掃描網絡以及控制各種PROFINET設備的名稱和IP地址。我們的CONFIGURATOR III可用于編譯和下載PROFINET配置。這種方便又全圖形化的工具能夠最小化配置工作，同時可大量下載，分析和控制功能可對配置的PROFINET IO網絡進行有效校驗。

l 測試平臺搭建：

l  安裝DF PROFINET IO 板卡在PC 上

l 需要注意的是： DP PROFINET 是不支持熱插拔功能的，如果安裝或者插拔板卡在CPCI 系統的話，需要中斷電源。

二、作為PROFINET IO控制器操作：

2.1 PROFINET IO 的配置

PROFINET IO配置是由 KUNBUS PROFINET IO 配置工具 configurator III來執行的，configurator III 是一個可以完成生成，下載，測試于一身的PROFINET IO 工具,更多的詳情可以參考軟件的Help 目錄

l 創建配置和下載到DO PROFINET IO 板卡上面

在這種情況下， DF PROFINET IO 設備已經連接了，使用configuratorIII在線模式，立即調試和這診斷PROFINET IO 的調試。

如何發送循環數據：

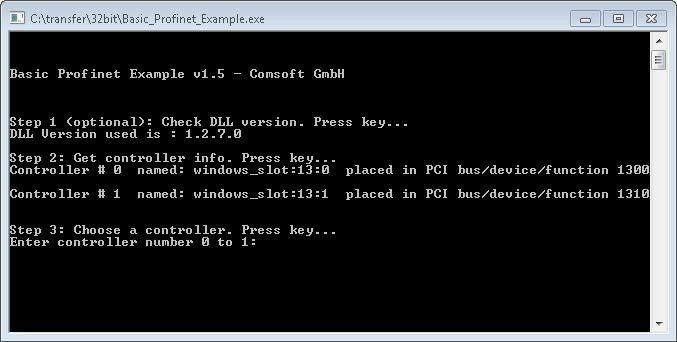

Step 1:檢查DLL版本：初始化潛在的DFXX-DLL和創建訪問板卡的頭文件。

Step 2:獲得控制器信息：顯示已安裝板卡的配置。

Step 3：選擇控制器：選擇已安裝的板卡

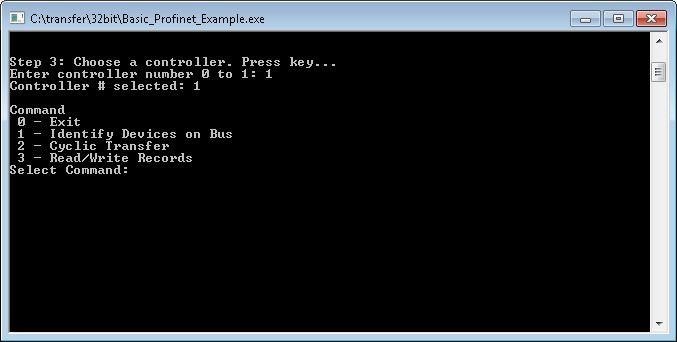

Command 0: 退出：樣例程序?qū)N植

Command 1: 確認總線上設備: 檢測所有連的PROFINET IO 設備

Step 4: 獲取所有設備的信息：DCP Sever 檢測連接PN IO 的設備并顯示PN IO 的特殊名稱。

Command2: 循環數據發送：開始循環數據的發送

Step 5: 開始PROFINET ：PROFINET IO 將會啟動。

此時板卡LED燈的狀態：LED Green = ON, LEDYellow = OFF, LED Red = OFF

如果LED Red = ON, 通過configurator III 的在線模式檢查 PN IO 的配置。

Step 6: 選擇設備數字：顯示可用的PN IO 的設備并選擇PN IO 設備數字來顯示輸入數據和強制的輸出數據， PN IO 設備數字可以從Configurator III.的 PROFINET IO 配置中得到

Step 7: 獲得APDU狀態：顯示PN IO 設備的APDU狀態。

Step 8.1設置輸出數據并獲得輸入數據：迫使輸出數據，顯示輸入數據

同時顯示即將診斷報警

顯示IO 數據相關的APDU 和設備的狀態，總狀態

顯示輸入和輸出數據

任何一個按鍵都可以輸出輸出數據個更新輸入數據

Step 9 讀寫記錄數據: 執行ReadRec或者 WriteRec 服務：

ReadRec 和 WriteRec的特殊的參數有硬代碼，可以直接在相關的源代碼中直接修改，源代碼發貨清單包含。

The ReadRec 和 WriteRec 服務只能被執行一次。

Step 10：停止PROFINET ,不激活PROFINET IO 控制器
