  • 關于profibus總線網絡中繼器終端電阻故障排查
  • 發布時間:2017/5/27 9:25:59   修改時間:2016/9/14 15:34:49 瀏覽次數:3865
  • 廣州虹科技術部:古東嬌


    中繼器(RP repeater)工作在OSI 的物理層,作為局域網的節點中線,他的作用是放大信號,補償信號衰減,來支持遠距離的通訊,由于PROFIBUS 通訊中訊在損耗,在線路上闡述的信號功率會逐漸衰減,衰減到一定程度時將會造成信號失真,那么就導致了接收到錯誤的信息,中繼器就是為解決這類問題而設計的,因此在PROFIBSU  工業網絡中,經常需要通過中繼器來整合放大通訊信號




    現場使用PROFIBUS通信的過程中,經常出現要保證一定的傳輸率,但是總線卻超出規定長度的問題,在這種情況下就需要使用RS485中繼器。在客戶現場,經常會因?yàn)镽S485中繼器的接線問題,造成不同的故障,了解正確接線基礎上,在排查故障中也會有所幫助。
    中繼器接法總結:

    l  中繼器要增距離,

    l  上下之間才可以。

    l  一根總線不接撇,

    l  電阻打到ON那里。

    l  MODE開關最要緊,

    l  不能撥到OFF里。

    這個口訣什么意思呢?下面我來逐句解釋其中的含義,第一句話說的是中繼器只有在上下總線段間起放大作用。
    如圖1所示,中繼器可以接4DP電纜,分別對應的端子為A1B1A1’B1’A2B2A2’B2’,其中A1B1A1’B1’為總線段1A2B2A2’B2’為總線段2。只有總線段1和總線段2之間的數據信號才會放大,從其內部電路圖(圖2)也可看出,端子號帶撇的端子只是短接,因?yàn)樽笥抑g短接同一個信號,所以沒有信號放大作用。


    圖一:中繼器




     2:中繼器內部通訊電氣圖

    第二句話是說的中繼器上終端電阻的設置問題。從圖1中可以看到,中繼器上有兩個終端電阻S1S2,分別對應總線段1和總線段2。從圖2中可以看出,終端電阻如果撥到ON的位置的話,會在總線AB之間接入一個電阻,同時會將端子號帶撇的端子與同組的端子斷開。因此,如總線只接A1B1,終端電阻S1就要撥到ON位置。如只接到A2B2,那么終端電阻S2就撥到ON。如果一個總線段的4個端子都接線了,那么對應的終端電阻就不激活。

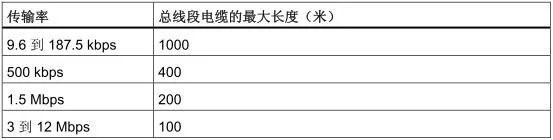

    通過下面幾幅圖說明中繼器能夠延長的電纜長度以及不同接線方式下終端電阻的設置(假設傳輸率是在1.5Mbps)。

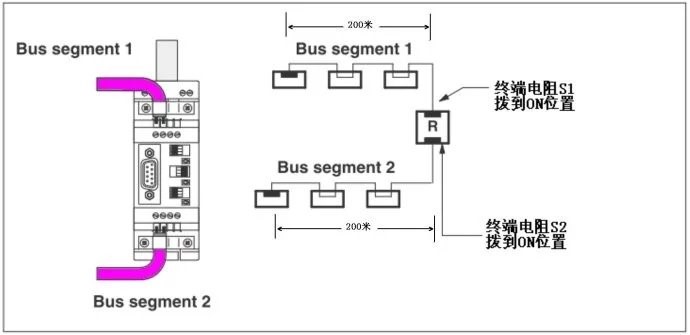

    圖4

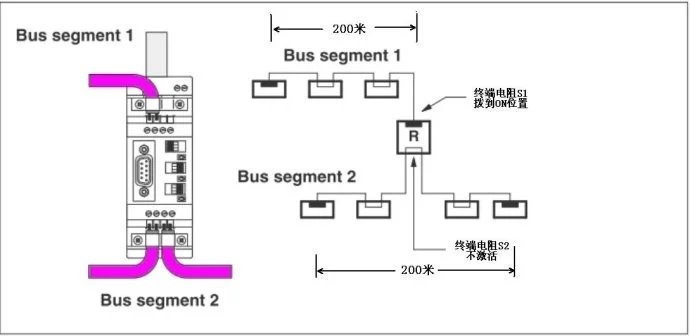

    圖5

    第三句話最好理解,中繼器最中間的MODE開關,是中繼器工作的開關,如果撥到OFF位置的話,總線段1和總線段2之間是完全隔開的,之間根本沒有信號通過也就沒有信號放大功能。

    案例:

     在給客戶做現場總線診斷的時候,出現了這樣的一個問題:客戶現場信號質量不能完全檢測出來或者遲遲不能完成檢測的,估計是要注意您網絡診斷工具所在的檢測位置,以及考慮會否是中繼器終端電阻的問題了,

    舉例:
    使用
    SOFTING PB-T5 給客戶的現場測試:客戶現場是比較簡單的主-從網絡,客戶某個終端的電阻提前打上了,從主站端開始測量,就會出現,后面的信號質量,直接是timeout,從總線的末端開始測量,全部的信號質量都沒有辦法測試出來,從網絡的中間站點測量,也是在同一個站點信號質量開始丟失,此時,結合#12站點是有這個數據交換的,#7號站點是沒有這個數據交換的,

    測試出現 timeout的情況,可以從三種情況來考慮:

    1,客戶現場波特率較低,設備的timeout 時間設置比較短,導致,后面站點沒有辦法完成測試,顯示timeout,調節新設備的檢測超時時間,適當增加,

    2、此網關有線纜的破損,導致信號傳輸線路問題顯示tinmeout ,但是線路出現破損,一般存在反射,就是說影響其他站點的信號質量,這時候總體的信號質量普遍偏低,偏差,這種情況,建議停機使用線纜測試功能,測試線纜,排除線纜故障,

    3、如果出現下圖這種情況,能測試出來的信號質量水平處于比較好的狀態,并且部分的站點是存在這個數據交換的,(當然是終端電阻打上之前的站點才有數據)這時候就應該注意終端電阻是否提前打上ON 了,倒是測試儀認為該點位網絡終端。此時在現場檢測中繼器的終端電阻。

    所以在現場中要多觀察,多總結,結合輔助工具的分析,結果來進行這個細分問題,更加準確的排查故障。


    上圖分別是: # 2號站點 #19號站點 # 13號站點的,測試信號質量結果。
