利用FNL 網關模塊實現profibus工廠分散化資產管理

今天的工業必須面對錯綜復雜的運作和次序。因此，對于連續不斷地?zé)o縫連接到現場層數據的要求越來越高。目標是用直接和簡單的方法啟動、配置和診斷工廠內所有的現場設備。應該通過一個標準接口實現PROFIBUS數據的連接。在實現工廠分散化的資產管理中，部分客戶采用的方式是聯網，并且使用FDT的框架模式。該網關另一個吸引人的選項是：在任何時間都能被組合到所創建的工程工具內。通過COMSOFT的被認證的FDT 1.2通訊DTM，FNL網關可集成到任何FDT容器應用程序內并且可實現分散化的資產管理解決方案。

我們的解決方案叫做FNL網關。小型化、基于以太網的帽軌模塊可連接到所有PROFIBUS DP網絡。我們的FNL（Profibus轉TCP/IP的網關）產品的功能優勢主要表現在一下幾個方面：

l  編程接口：TCP/IP套接字接口提供DP從站過程和診斷數據的透明交換，以及所有DP/DPV1 Master class 1/2和DP Slave服務

l  產品操作簡單，導軌安裝，通過DP線纜和網線直接連接到網絡中去，       24V供電。

l  兼容性非常強，該網關在任何時候都能被組合到所創建的工程內，實現分散化資產管理，為工作節省里時間和金錢。

l  穩定性高，設備在現場環境的工作非常穩定的。

l  功能強大，其還具有OPC sever功能，也可集成到COMSOFT LabVIEW（這個是收費的）驅動，含有詳細的例程VI和源代碼。

l  對應的配置軟件configuratorⅡ使用方便，可用于編譯和下載Profibus的配置，監控網絡的沒一個站點的通訊狀態是否正常。

FNL為PROFIBUS網絡節省時間和金錢。例如,在線診斷所連接的現場設備準確指示哪個工作正常和哪個工作不正常。詳細的錯誤分析可定位問題根源，也可以在任何時間進行必要的重新配置。現場設備校準，例如更換一臺設備之后，可從單個工作站驗證和記錄，而不是手動單獨連接到每一個設備上。

應用案例：

客戶應用情況如下：6個PLC作為采集站，希望用FNL將PLC的DP接口與FNL的DP接口相連，然后通過FNL的以太網口接到交換機上的TCP/IP接口，通過交換機接到工作服務器上，因?yàn)楣ぷ鞣?wù)器上有一個支持FDT1.2的管理軟件（ERH公司），希望通過這樣的程序來實現管理軟件對以下6個PLC采集站的監控。其中，6個PLC下面一共接了76個DP儀表設備。

給客戶做的推薦的方案就是利用了我們的FNL 網關實現客戶需求

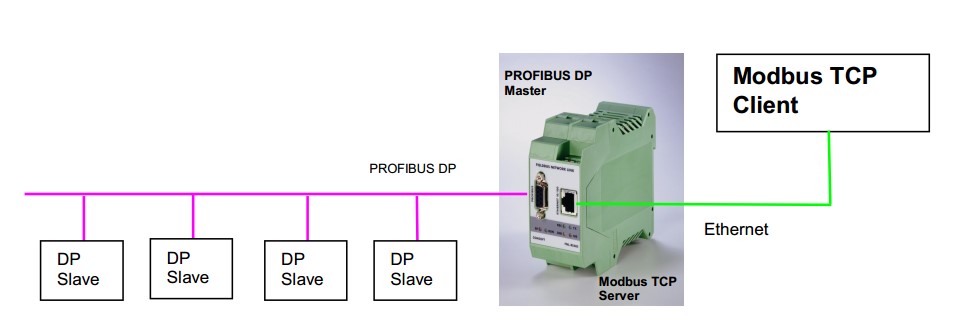

在上述拓?fù)鋱D中，客戶會咨詢FNL中的以太網接口是否可以接到交換機上？當然 如果是標準的交換機，那么FNL的以太網口都是可以連接到交換機的。如果客戶現場PLC比較分散，因?yàn)?/span>Profibus那邊的距離與波特率有關的，一般可以達到（100-1200米）。以太網端一般是100米。如果超過以上距離，那么可以連接6個FNL，并且將6個FNL連接到交換機的6個以太網口，

FNL可以用作 DPV1 master class 2 帶FDT (COMDTM).如果是一個標準的FDT1.2，那么我們的FNL的 COMDTM可以集成在FDT框架上面（COMDTM是FDT1.2的其中一種類型）。DP 設備的DTM想要與他合適的DP 硬件進行數據交換的話，就需要連接comDTM,在一些框架應用程序通過設置DP 在線來完成。在參數下載或者數據上傳，可以直接與硬件數據交換了，在這個應用中，comDTM就像是profibus 數據服務中與FDT 通訊一個翻譯者一樣
