客戶背景：

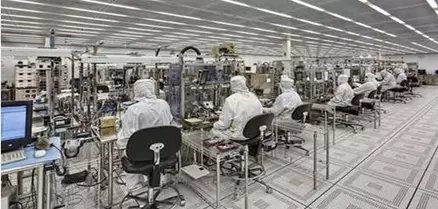

    位于中國深圳東北部的出口加工區的某國際硬盤制造商，致力開發先進的硬盤、企業級固態硬盤和具有創新性的外置存儲解決方案及服務，用于存儲、保護以及管理全世界有價值 的數據。該廠房總占地面積 20 萬平方米，一期廠房面積超過 6 萬平方米，可容納近 7000 名員工，擁有世界先進的生產廠房和辦公設施供不間斷生產，生產車間采用了大量的三菱 PLC 控制（外加 PROFIBUS 通訊模塊）并與現場級設備通訊，現場總線采用的主要是PROFIBUSDP 網絡。

客戶問題：

   一直困擾現場設備維護工程師的是，時不時有從站掉站，顯示報警故障。然而，人機界面的報警只是顯示整個系統的故障，而非故障設備定位點。每次，工程師不得不停機進行每 個設備的排查，但一條 PROFIBUSDP 會連接50 多個從站，且各設備之間距離比較長，整 個故障排除過程有時會浪費掉工程師一個下午甚至一天的時間；更有甚者，一旦無法確定是哪個故障點，工程師就會每個接頭的更換。浪費是時間，同時也支付了更換接頭的成本……

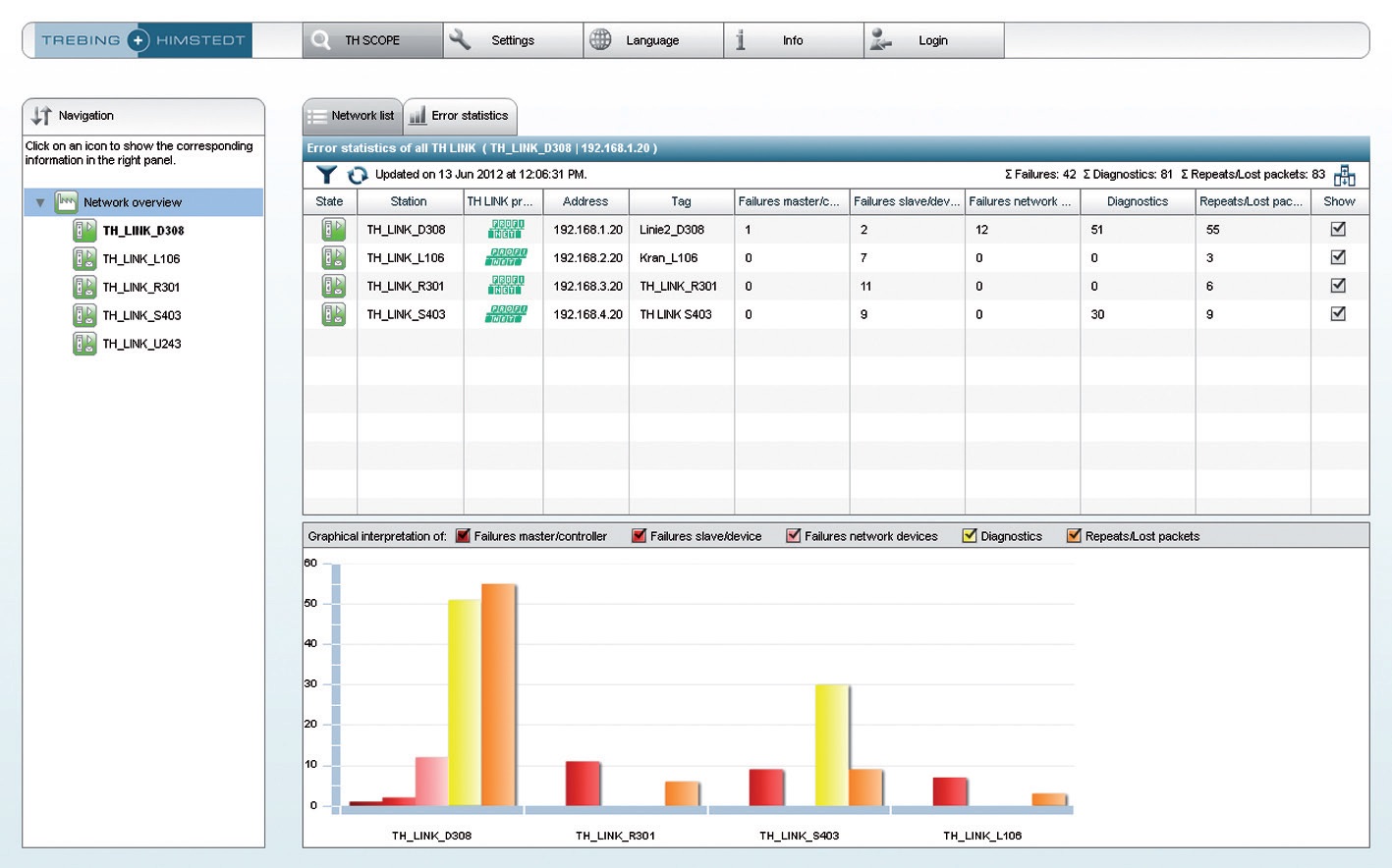

      應該廠測試設備/維護工程之邀，虹科派專人前往深圳該廠進行了登門拜訪和現場的產品演示。現場模擬了從站掉站、和閃斷、掉站時間、終端電阻使用并通過 TH LINK 自帶軟件 TH SCOPE easy 就行直接顯示和記錄，TH SCOPE easy 是無需安裝的只需要打開WEB 瀏覽器， 通過 IP 直接訪問，并記錄 PROFIBUS 信息。因此， 工程師無論使用哪個 PC,筆記本都可以直 接訪問TH LINK，來排查 PROFIBUS 網絡故障和工作狀況。工程師，對此非常感興趣，并給使用的便攜性予高度肯定。

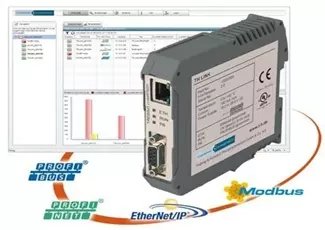

TH-LINK 檢測到的故障和功能

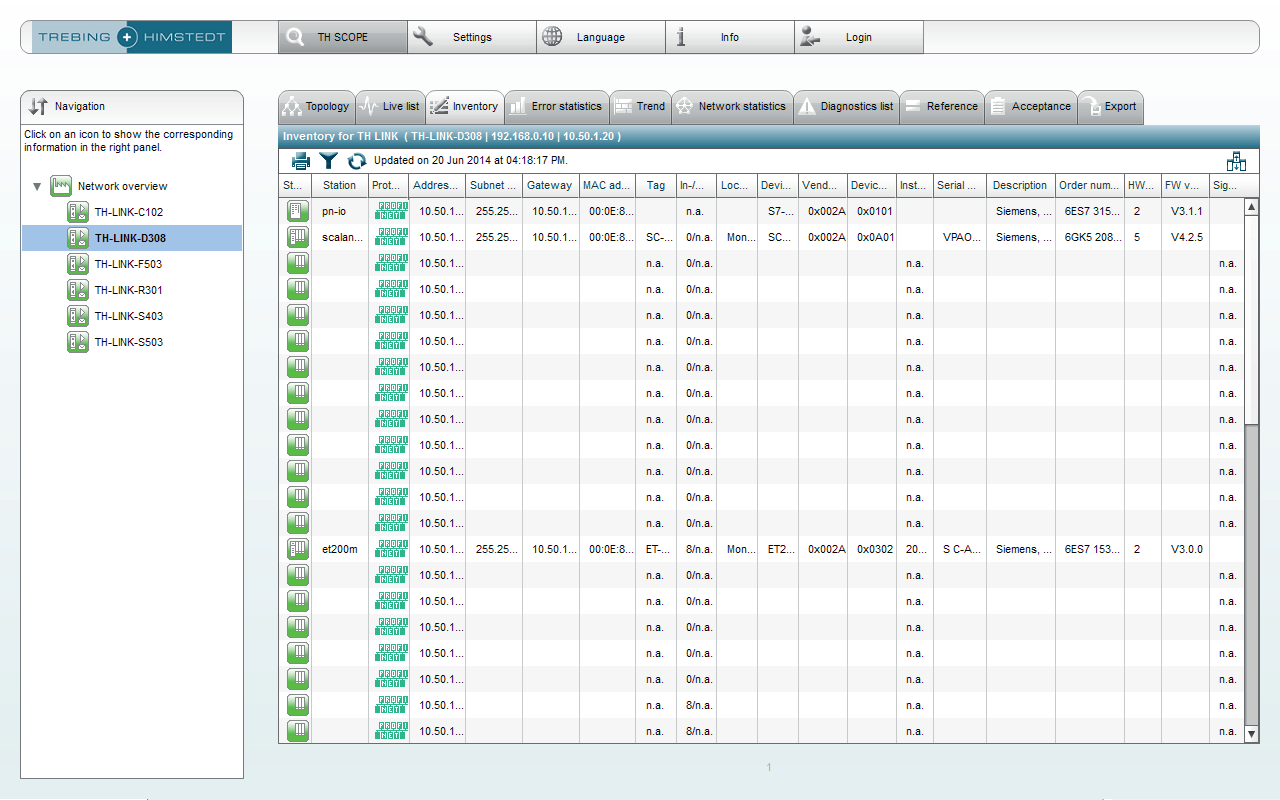

功能：TH-LINK 下所有網絡類型，Profibus/Profinet/工業以太網；TH-LINNK 下所有設備以及 對應數目；各個主站以及從站的地址；輸入輸出字節數；各個主從站的信息描述；TH-LINK 對每個設備診斷次數，重發次數以及失敗次數；每個設備從 TH-LINK 開始運行到現在這個時間段（最多只能記錄近一個月的信息）的運行情況；主站支持的通信協議；總線數據交換時 間；驗收測量功能；導出功能……

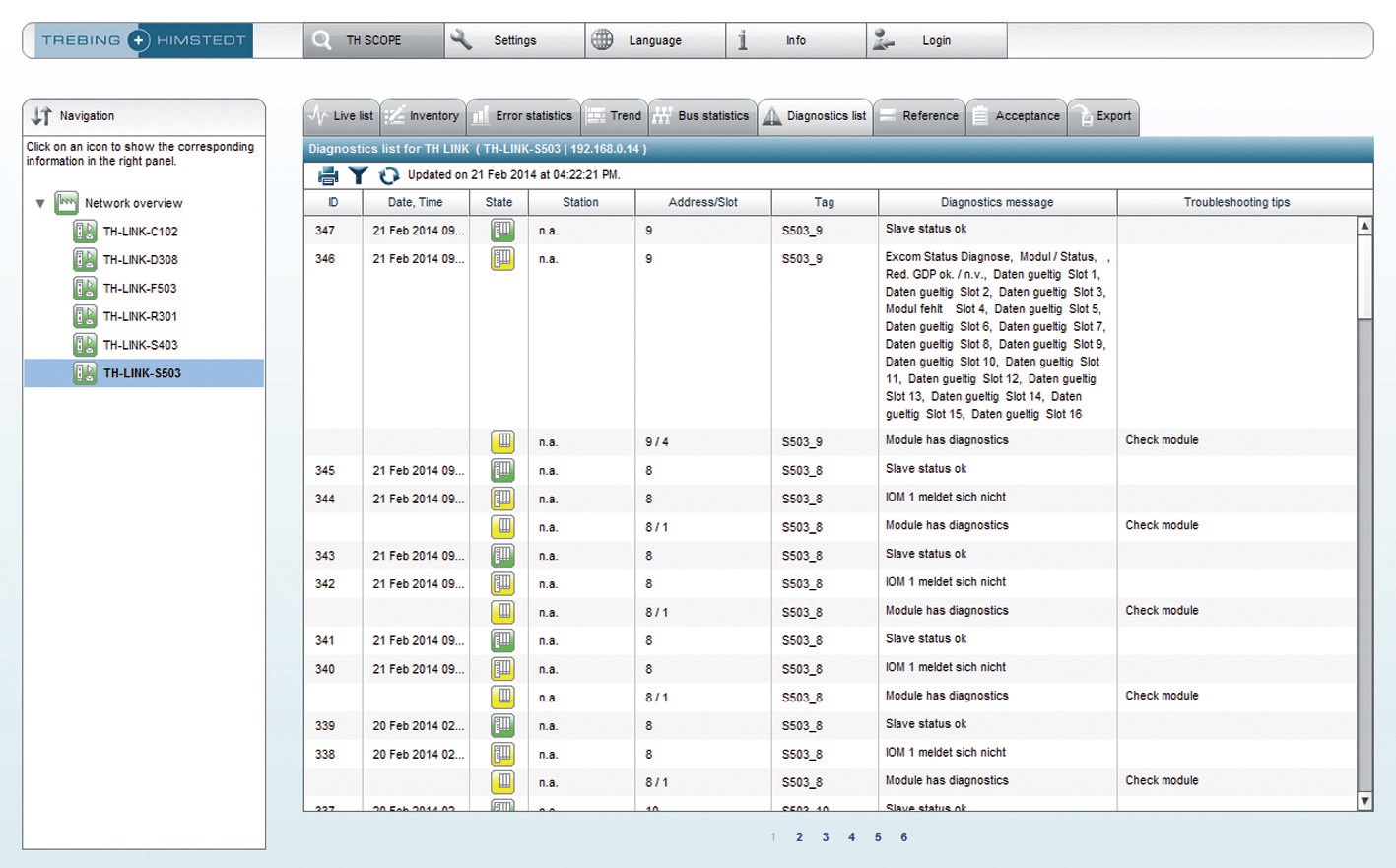

故障檢測：

• l 檢測出設備正常；

• l 檢測出信號線中斷；

• l 檢測出設備失敗；

• l 檢測出從站是否參與主站數據交換；

• l 檢測出反射；

• l 檢測出信號線損壞或者沒有終端電阻；

• l 檢測出設備沒有參數化；

• l 檢測出設備未配置或者不正確的配置；

• l 檢測出設備還未準備進行數據交換；

• l 檢測出設備沒有響應；

• l 檢測出啟動延遲；

• l 檢測結果會給出相應的建議……

小結

    該廠工程師認為THLINK 使用起來方便，直接到工業現場進行即插即用。TH LINK 可以 完成工程師現場維護PROFIBUS DP 網絡的維修，第一時間檢測到故障。TH LINK 故障排除工 具箱得到了鋼廠工程師的高度肯定。并安排采購，于 11 月份采購了兩套…
