一．總述 宏集智能邊緣物聯網人機界面配置豐富，包括入門級顯示器到低成本的電阻觸摸屏，再到先進的全彩多點觸控電容觸摸屏，支持多達200+協議，可實現邊緣計算和軟PLC功能，高性能和防護等級，適用于工廠、建筑、船舶自動化等領域和惡劣環境。
二、功能亮點與優勢
1.支持200多種通信協議，包括主流PLC協議，如西門子，三菱，歐姆龍，AB，ABB，倍福，GE，施耐德，基恩士等；現場總線網絡、工業以太網協議如PROFINET，EtherCAT，POWERLINK，EtherNet/IP，CAN，Modbus，PROFIBUS 等；
2.支持通過 MQTT/OPC UA/數據庫接口與第三方平臺進行數據交互;
3.通過擴展可選的通信模塊，本地或遠程I/O模塊，結合Codesys，虹科智能邊緣物聯網人機界面可以擴展成一個非常強大的單一集成控制系統;
4.提供3種免費的遠程訪問方式，讓用戶方便快捷地掌握工業現場的情況:
(1)配套免費客戶端軟件：JMobile Client
(2)內置Web服務器，可通過任何設備的瀏覽器進行遠程監控和互動控制（智能手機、平板、電腦）
(3)內置VNC服務器，可通過VNC客戶段進行遠程監控和互動控制
5.支持警報/趨勢/報表/調度器/多語言/配方等功能
6.內置百種便捷宏指令，快速完成用戶定制化功能
7.支持項目加密和項目簽名功能，保證項目程序的安全
8.支持編寫JavaScript腳本實現邊緣計算
9.支持FDA 21 CFR Part 11規范
三、硬件特點及主要參數

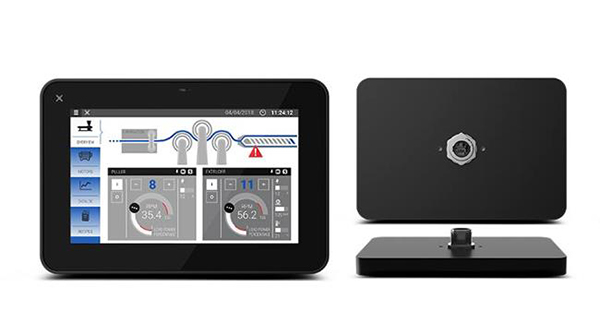

虹科智能邊緣物聯網人機界面根據其配置、應用場景的不同分為5個系列。以其旗艦系列的一個型號（eX710）為例：
1.系統架構：ARM架構，Cortex-A9雙核處理器
2.存儲空間：RAM 1GB FLASH 4GB. 高內存配置以適應邊緣計算需求
3.操作系統：基于linux RT的實時操作系統
4.屏幕參數：分辨率1280x800，多點觸控電容屏
5.通訊/存儲接口：
● 3個獨立以太網口 (千兆X1,百兆X2) .以保證連接能力和安全
● 內置1路RS-232/485/422串口，最多可由擴展模塊擴展至3路
● 2個USB口
● 1個SD卡槽
6.硬件擴展性：具備2個擴展卡槽，可選模塊：4G/WiFi模塊、數字I/O模塊、數字+模擬量I/O模塊、各種通訊模塊（如：CAN模塊）等
7.工業防護：IP66 (前), IP20 (后)，提供電保護，工作電壓范圍10V-32V
四、功能實現--軟件方案
虹科智能邊緣物聯網人機界面的功能主要由其配套的組態軟件JMobile Studio與在硬件中運行的工程運行環境Jmobile Runtime實現。
1. 原理

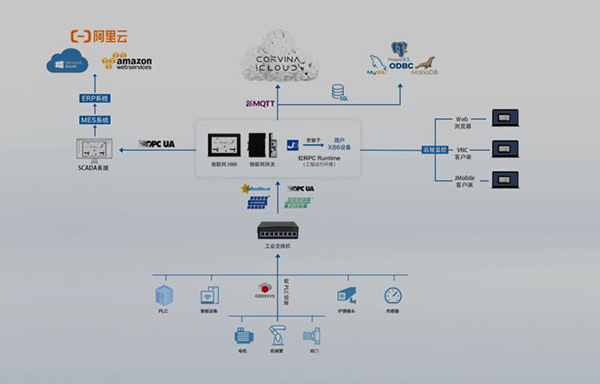

首先，由Jmobile Studio完成數據采集、邊緣計算、可視化工程、數據與其他平臺交互的工程的搭建，完成后將其下載至eX710，即可在它的Runtime環境下運行工程，實現數據采集、邊緣計算和可視化等功能。具體架構如下圖所示：
2. Jmobile Studio功能
（1）是一款高自定義的編程軟件，支持200+協議棧，包括現場協議（Modbus/S7/OPC UA等）與網絡協議棧（EtherCAT，PROFINET，EtherNet / IP，POWERLINK，MQTT等），提供內部所有協議之間的數據傳輸
（2）完全兼容OPC UA
（3）腳本語言：支持Javascript腳本編寫
（4）集成CODESYS V3，可實現軟PLC功能
（5）連接：支持一鍵配置連接虹科Corvina 云平臺，或通過MQTT到第三方云平臺，使用安全的HTTPS/TLS加密數據傳輸
（6）遠程訪問功能
（7）Jmbolie同時集成JM4Web，可以自定義web界面和實現手機/PC等終端使用HTML5瀏覽器訪問邊緣設備
3. Jmobile Runtime功能
在Linux實時操作環境下運行，可運行Jmobile工程文件，實現系統項目快速啟動。
虹科智能邊緣物聯網人機界面，可作為一款集CODESYS V3 PLC+HMI+邊緣網關的產品，可以提供最佳的邊緣計算解決方案。
