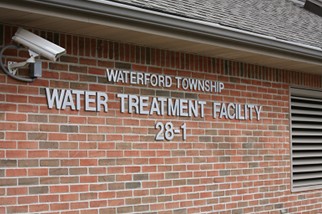

Waterford市水處理設施
-----Opto22 PAC 監測及控制設備是密歇根水處理及污水系統高效運作的有力保證
從1996年起，Waterford市的公共建設工程部就選用Opto22的軟硬件，應用于當?shù)氐乃幚韽S，污水抽送站和其他公用設施上。對于一個居民超過74，000人的密歇根社區，Opto 22為當?shù)?/span>62個污水泵站提供了自動監測控制，同時負責15座井和12家水廠在350里范圍內的處理配送。
“有了Opto 22的硬件，我們能監控近1，900個水處理系統的輸送點?！?/span>Waterford市市公用工程主管特里.比德曼說道。“我們同時還能監測約1，200個獨立警報，并設有預定突發事件及維修保養電子郵件提醒。”
現在Waterford市已將Opto 22的mistic系列和SNAP PAC（可編程自動化控制器）系列的產品運用在其90余處水處理和污水泵站設備上。
“水處理的一般過程包括錳、鐵離子的去除，然后通入氯氣消毒，最后加入磷酸鹽進行防腐處理。典型的設備包括一臺工業用計算機，通過以太網或串口通信連接實現和遠程終端設備(如mistic系列或SNAP PAC系列的控制器)的互通。”
Opto 22硬件的一大功能是在必要時啟動相應開關來監控儲槽液位。當儲槽液位達“開啟”狀態時，控制器啟動設備并運行相關機器系統。變頻驅動泵亦是如此，即根據流量和壓力這兩個變量進行調節。
“我們的主要任務是基于一個流量最大點來進行適當?shù)牟僮髡{(diào)整。當出水壓力達到了設備預定的最大值時，Opto 22控制器中的PID回路控制路將發揮作用，它會對過程變化進行自動調節，直至壓力維持在最大值以內。此項調節持續至整個處理過程 結束或是當壓力降至55gpm以下，從而保證了泵的高效運轉。”
Biederman解釋道，系統中較舊的管道有時無法抵抗高壓供水泵在不同設備上所產生的較高壓力。將壓控PID調節與高度閥（也由Opto 22的PAC系列進行控制）結合使用，即能有效防止過壓和水擊對配送系統造成的損害。
各地專家前來參觀學習Waterford市水處理系統的高度自動化
Waterford市每年的重大水管爆裂已由原來的60多次降低至20次。
這些改變?yōu)?/span>Waterford市節約了巨大的資金。自96年以來，該市水處理量增長超過20%，同時能源成本也應該猛漲，但對比同期，水處理、輸送能耗總經費僅增長$62，000（從每年$450，000到 $512，000）。單從污水抽送的能耗經費上，我們也可以看到這種經濟性，自96年來每年增長僅為$4，000（從$68,000到 $72,000）。
Opto 22的PAC系列幫助Biederman使用更為靈活的流程圖來設計其控制程序，其員工更易于編程和理解。工程部更是使用了Opto22的軟件互聯工具，創建了通信和圖形界面，及時從設備中獲取數據和報警信息。
人機界面的開發使得只要通過實時圖像輕點鼠標即可對設備進行控制
例如，在某些水處理設備中，壓力過濾器裝載有溫度傳感儀用來監測儲槽水溫。若水溫降至38度以下，系統就會發送警示郵件。
“同樣，當儲槽溫度低至35度時，預設的控制程序會自動偵測儲槽出水高度，開啟出水開關，從而隔離過冷和破裂的壓力過濾器。Biederman說道，“如果配送系統儲槽液位過高，設備的回流裝置會自動放水?！?/span>
Opto 22 控制系統同樣能處理其他操作問題。在較大型的污水泵站，濕井中的油污和垃圾易堵塞泵，從而導致許多問題。為了解決這個困難，公用建設部的員工和Waterford市的專家設計了一種濕井回洗法并將其寫入控制程序中，用來引流污水進入Vaughn Chopper泵，把其中污物打成泥狀。十分鐘后，二級泵啟動，將污物抽離出濕井，Vaughn Chopper泵總計運行二十分鐘后，回洗結束，返回正常操作。
Biederman使用PAC系列的專業軟件實現了早期以一對一為模式的mistic系列控制器程序的轉換。這種轉換極其迅速（新軟件完全適應于早期控制器），且程序無需做很大修改。
“Opto22 mistic系列可控程序能夠與SNAP PAC控制器完好兼容，這是我們很欣賞的一點?！北?/span>Biederman揚道，“這樣我們就不必時刻更新我們的硬件以獲得最大收益。”
“有了Opto22，你無需擔心硬件更新?lián)Q代的問題，我們會提供給你最好的技術支持，讓一切都變得簡單起來?！?/span>Opto22高級技術顧問Tom Edwards做出承諾，“我們不會人為降低硬件壽命從而強迫客戶購買我們的新產品，這完全取決于客戶本身。SNAP PAC控制器配合PAC的專業軟件可以與任意mistic系列輸入輸出端口兼容，沒有任何問題?！?/span>
Biederman使用IntellutionR公司的軟件為當?shù)毓步ㄔO(shè)部中心辦公室的Opto 22操作系統開發了一個人機界面。與此同時，當?shù)氐乃幚碓O(shè)備和主要的污水泵站使用Opto 22 FactoryFloor 和PAC Display人機界面軟件。
“相比價格更為昂貴的Intellution和symbol factory，PAC Display在人機界面方面同樣有許多毫不遜色的優點?！?/span>Biederman說道。(Opto的軟件是完全免費的，無疑比Intellution的產品更有經濟優勢)
比德曼接著說道，“Opto22的PAC能直接連接輸入輸出端，就好像我們的大腦控制中樞神經系統。輸入輸出端口越多，可控性就越強?！?/span>
公共建設工程部的另一個先進功能體現在無線寬帶網絡分布和與集成的計算機維護管理系統CMMS、地理信息系統GIS的集成。工作人員通過電子地圖和當?shù)氐奈鬯幚韺?shí)時圖像，輕點鼠標即能獲得管道，閥門，抽取站的運行詳情，工程文件和其他相關信息。
Waterford市公建部已開始推行自動讀表，這樣可以將用戶的水表信息通過無線設備直接傳送到當?shù)氐臒o線寬帶網
自動讀表等通訊功能實現了Waterford市信息的無線傳送
絡，信息再由網絡直達部門辦公室進行處理。這一切足不出戶即可輕松完成。
Waterford市能建立一個在整個密歇根州甚至全國都較為先進的數據采集系統，這不得不歸功于Opto 22監控硬件的出色表現和當?shù)貑T工的專業編程。
該市公建部的監測能力和高度自動化已贏得了社會廣泛關注。每年來自美國、加拿大，超過20余位專家和外省市人員相繼參觀了Waterford市，驚訝于他們強大的數據采集系統和技術開展。
Biederman總結說：“用技術去解決問題，我們能做得更多，支出更省。技術總是在不斷革新，我們要做的是保持良好的商業敏銳度去衡量Opto 22 控制系統、客戶管理、以及通訊工具和基礎設施，它們各自所能提供給我們到底多少的功能性，溝通性和兼容性?！?/span>
