廣泛適用于生活飲用水、工業循環冷卻水、市政污水、醫院污水、油田回注水、游泳池水、水產 用水等領域的殺菌消毒滅藻；以及工業含氰廢水、含酚廢水、印染廢水的破氰、除酚、脫色處理。特別適合于地表水源的大中型水廠新建工藝、老加氯水廠的改造工藝中的預氧化殺菌、消毒、滅藻除味。
工藝原理
利用氯酸鈉或亞氯酸鈉與鹽酸，按一定比例經過供料計量模塊投加到反應模塊中，
在一定溫度和濃度下生成二氧化氯。采用氯酸鈉與鹽酸為原料，制備以二氧化氯
為主、氯氣為輔的復合消毒液，轉化率≥90%以上，二氧化氯純度70%以上。
設備工藝特點
一、采用了多項專利技術，為國內獨創性產品
二、可以根據原料供應情況及使用場合的特點和要求，無需更換設備，只需通過
變換原料和簡單的工藝參數設置，即可隨機選擇、更換發生工藝，一機兩用
、性價比高、適應性強。
三、超強安全設計：原料的投加、缺料、缺水、超壓、停電等環節均設有多重自
控的安全保護，確保安全運行。應用范圍
二氧化氯發生器技術參數及性能描述
一、性能描述：
1、安全控制系統功能：
（1）采用進口微處理控制器，可進行現場/遠程起停管理。
（2）運行保護單元具有動力水欠壓/欠流、缺料等報警并自動停機等連鎖保護功能。
（3）在實現上述就地控制、顯示功能的前提下，提供遠程通訊接口，可同時實現中
控室對二氧化氯制備投加裝置中各單體設備的遠程啟、停控制以及異常與事故
的處理，實現系統高效自動化管理。
2、反應系統
（1）原料轉化率98％以上。
（2）反應器采用耐壓、耐高濃度二氧化氯腐蝕的PVDF。耐溫達到150度。
3、原料供應、計量系統
（1）采用德國RDOSE精密電磁計量泵，恒定背壓裝置，保證原料計量精確和設備使用壽命。
（2）配置德國RDOSE多功能閥、注射閥，確保計量系統運行安全、可靠。
（3）配備便拆型大容量原料過濾器，進一步確保計量泵的安全運行。

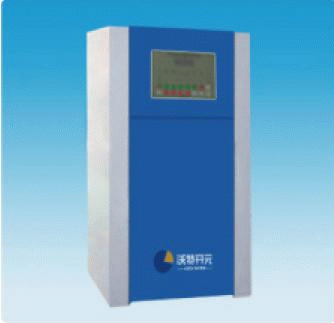

正壓二氧化氯發生器特點描述
本產品為帶有智能控制系統的正壓二氧化氯發生設備，采用與聯動性型相同的正壓反應、
正壓投加工藝。斷流報警并自動停機功能
性能特點
◆可在管網壓力≤0.5MPa（或常壓）狀態下直接投加ClO2消毒液；
◆采用特制材料反應器，耐壓、耐腐蝕，使用安全可靠，壽命長；
◆采用數字式顯示屏，具備手動/自動轉換功能；采用計量泵的電源控制和計量泵特定頻率
進料，具備缺料報警自動停機等安全保護功能；供料系統采用國際知名品牌計量泵，計
量準確度高；
◆可以采用NaClO3+HCl和NaClO2+HCl兩種反應工藝；
◆可選配原料自動溶解裝置和其他輔助設備。
安裝使用條件
◆適用于向帶壓（≤0.5MPa）管道、高位水池或常壓水體中加藥；
◆設備操作現場需備有電源（220V）、水源、排水、通風設施；
◆設備放置于平整的水泥或貼耐酸瓷磚的地面上。
工藝設備及材料
|
序號 |
名稱 |
型號 |
設備規范 |
單位 |
數量 |
產地 |
生產廠家 |
備注 |
|
1 |
二氧化氯主機 |
WTL-200 |
見“二氧化氯發生器技術參數及性能描述” |
臺 |
1 |
中國 |
沃特開元 |
|
|
2 |
鹽酸計量泵
（B組分） |
RD-0.5-07 |
1. 額定排量
3．泵頭材質：聚丙烯/氟橡膠
4．電器連接：220V、50/60Hz
5．附件：注射閥、底閥、PVC吸入管、PE排出管、外控電纜。 |
臺 |
1 |
德國 |
阿爾道斯流體設備有限公司 |
|
|
3 |
氯酸鈉計量泵
（A組分） |
RD-0.5-07 |
同上 |
臺 |
1 |
德國 |
阿爾道斯流體設備有限公司 |
|
|
4. |
反應釜系統 |
WTZ |
PVDF 具有耐高溫 強耐高壓 強抗腐蝕性 |
套 |
1 |
中國 |
沃特開元 |
|
|
5 |
鹽酸儲罐
（B組分） |
|
PVC材質 |
臺 |
1 |
中國 |
沃特開元 |
|
|
6 |
氯酸鈉儲罐
（A組分） |
|
PVC材質 |
臺 |
1 |
中國 |
沃特開元 |
|
|
7 |
鹽酸過濾器 |
|
1）材質：PP
2）功能：過濾原料中的雜質，避免進入二氧化氯反應器。
3）便拆型設計。 |
臺 |
6 |
中國 |
沃特開元 |
|
|
8 |
氯酸鈉溶液
過濾器 |
|
同上 |
臺 |
6 |
中國 |
同上 |
|
主要規格型號和參數：
|
型 號 |
有效氯產量
（g/h） |
配電功率
（kw） |
設備尺寸
（L×B×H）mm |
動力水 |
價格/元 |
|
管徑 |
壓力 |
|
WT-50 |
50 |
0.5 |
700×500×1000 |
25 |
≥0.2 |
11500.00 |
|
WT-100 |
100 |
0.5 |
700×500×1000 |
25 |
≥0.2 |
|
|
WT-200 |
200 |
0.5 |
700×500×1000 |
25 |
≥0.2 |
|
|
WT-300 |
300 |
0.5 |
700×500×1000 |
25 |
≥0.2 |
|
|
WT-500 |
500 |
0.75 |
700×500×1000 |
25 |
≥0.2 |
|
1、正壓法（數字顯示，按鍵調節計量泵）
2、反應釜：改性PVDF，承壓10bar，承溫：150度
3、加熱溫度40-60度
4、反應率：98%
① 設備價格（參考加藥裝置銷售安裝合同）
②現場安裝及調試費用：
上海地區：設備價格的10%
其他地區：設備價格的15%
4、付款方式
客戶預付合同價款的30%，現場交貨時支付50%，安裝調試完成時支付15%，留存5%作為質保金
