電鍍自動加藥設備

關鍵詞

一體化電鍍加藥系統,一體化電鍍加藥設備,一體化電鍍加藥裝置,電鍍加藥,電鍍加藥機

詳細介紹

設備概述

RA02Y-AⅢ系列加藥系統是我公司專為電鍍行業研究開發的一種

全自動的電鍍助劑投加裝置，其改進了傳統的人工投加方式，使

電鍍助劑的投加變得更精確也更具效率。

該系統主要由電控部分、執行部分及輔助三部分組成，采用開環

控制系統，設備運行過程中無需專人值守，同時我們可以嵌入其

他自動化組成，讓遠程控制的無人車間成為可能。

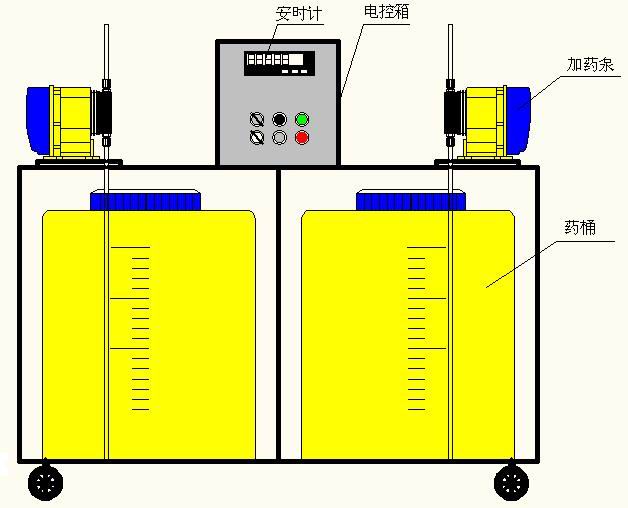

設備組成

標準的AⅢ系列為一表兩泵式，具體設備包含：

電控箱一只，安培小時計一臺，計量泵兩臺，助劑桶兩只，不銹鋼

支架一臺，輔助配件若干。

我們可根據助劑投加量及種類免費為客戶設計符合現場工藝的方案

如兩表四泵式、多表多泵式等。

設備原理

通過安時計采集電鍍過程耗電量的累計值，當此值達

到客戶預先設定值時，由安時計指令計量泵工作，助

劑投加開始，同時計時器開始計時；當計時器完成計

時，計量泵停止工作，助劑投加結束。

助劑投加開始時，安時計自動清零，同時開始下一次

累計，循環以上過程。

2、系統組成：

① 計量泵

阿爾道斯電磁式計量泵，中國/德國合資；

流量范圍：20～800毫升/分鐘；

壓力范圍：0.2～0.7 Mpa（2～7bar）；

泵頭材質：PP、PVC、PTFE、SS316四種可選；

調節方式：接收繼電器信號，自動控制加藥；

電源：220VAC

②     安培小時計/安分計

標稱輸入： DC 75mV（標準分流器信號輸入）

允許過量程：瞬時：2倍/2秒; 持續：1. 2倍

顯示范圍：0.00As ～99999As； 0.00Am ～99999Am；.00Ah ～99999Ah，超出最大計量范圍自動清零

精度： 0.5 ％

報警類型與繼電器輸出：上、下限報警輸出，繼電器分?jǐn)嗳萘浚?span lang="EN-US">5A/250V

③ 藥液箱/罐

材質：PE、PVC

容積：50～300L

④ 電控箱/柜

電源：三相五線(或三相四線)380VAC±10% /50Hz

控制計量泵起停，儀表報警，攪拌機起停，液位報警，閥門開閉等功能，具體由現場工藝要求訂制

⑤ 移動小車

4、電鍍自動加藥系統承包價格，包含以下部分

① 設備價格（參考加藥裝置銷售安裝合同）

②現場安裝及調試費用：

上海地區：設備價格的10%

其他地區：設備價格的15%

5、付款方式

客戶預付合同價款的30%，現場交貨時支付50%，安裝調試完成時支付15%，留存5%作為質保金
