引語：即刻探索科爾摩根直驅技術，如何助力大幅面OLED面板檢測設備實現精度提升。
隨著顯示技術的不斷進步，具備色域光、輕薄、可控、可折疊等優勢的OLED技術逐步成熟，成本快速下降，成為顯示行業的主流選擇。如今在顯示面板領域，OLED穩居第三代顯示面板的主導地位。為了適應不斷提高的市場需求，與之相關的生產制造和檢測技術也急需突破技術瓶頸實現技術升級。以O(shè)LED面板生產流程中重要的缺陷檢測設備為例，也迎來了前所未有的發展機遇和挑戰。
設備應用簡介
X／Y驅動軸龍門是OLED缺陷檢測設備精密運動平臺的經典結構（如下圖），它以運動平穩，剛性強、空間布局合理、穩定可靠而廣泛應用于精密定位運動場合。該平臺的一般性能指標為各軸重復定位精度為1um，定位精度2um以內，在合理加速度范圍內各軸的定位精度1um完成的整定時間在100ms以內。在實際設備配置中，光柵尺分辨率為0.1um，補償后X軸何Y軸的定位精度均為2um以內，Y軸的定位精度為2 um以內。受限于檢測定位精度，OLED面板的良品率通常較低。
X/Y驅動軸龍門
應用挑戰
為了解決OLED面板良品率低這一現狀，應用于OLED缺陷檢測的AOI(自動光學檢測)技術的高速圖像檢測能力得到了快速的發展。然而，AOI檢測技術除高速圖像檢測算法外，運動平臺快速定位的穩定性及精度也是影響其性能的關鍵點。目前檢測設備的運動平臺在快速定位的穩定性及精度方面，還遠無法達到理想水平。因此，檢測設備制造商急需尋找到出色的運動控制解決方案，對OLED缺陷檢測設備的快速精密定位平臺進行升級改造，設計和搭建一套精密運動平臺系統。
科爾摩根直驅技術解決方案
客戶經過多方對比選擇，最終選擇科爾摩根DDR力矩電機搭配IL及IC直線電機的直驅技術解決方案，對OLED缺陷檢測設備的精密運動平臺進行升級改造。
方案優勢
高效運控，穩定可靠
X軸的負載通常在5-10kg以內，針對X的應用需求，科爾摩根運動控制專家為其選配了高動態響應的IL無鐵芯直線電機，驅動X軸在相機曝光檢測過程中進行高頻的掃描運動，執行頻率可達30Hz到40Hz之間。
Y軸由于橫梁負載重，執行頻率要求相對平緩，所以選用了科爾摩根IC有鐵芯直線電機。在苛刻的節拍運行環境下，IC有鐵芯直線電機依然能保持穩定的定位精度及平緩的溫升寬度（30°C以內），并且在滿足客戶動態跟隨誤差8um精度的條件下，整定時間可達到10ms以內。
精準定位，性能出色
除了直線電機以外，DDR力矩電機在OLED檢測設備上也表現優異。在面板檢測平臺的中心，集成了DDR力矩電機，用于調整被檢測面板的擺放角度，從而保證了被檢測面板與檢測機構軸的平行度與垂直度，極大地提高了檢測工藝的調整速度。DDR力矩電機擁有氣浮軸承和4讀頭的高精度光柵尺反饋系統，重復定位精度可達到±0.5角秒，定位精度可達±1.5角秒，平臺定位精度顯著提升。

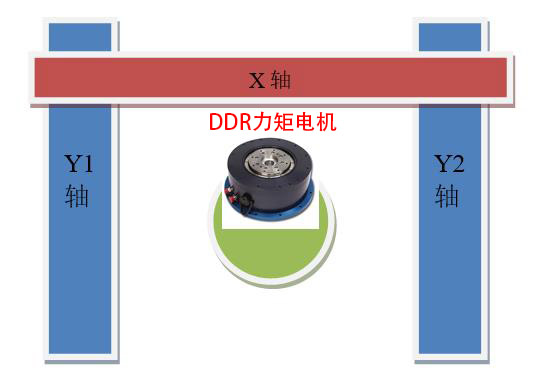

DDR力矩電機在龍門精密運動平臺的應用
客戶收益
通過使用科爾摩根直驅技術解決方案，對OLED缺陷檢測設備的快速精密定位平臺進行升級改造，大幅度提升了面板檢測平臺的穩定性及定位精度，突破了行業設備的一般性能指標。極大的提升了客戶的市場競爭優勢，在新業務領域獲得快速發展。
科爾摩根始終堅持以領銜業界的技術優勢，與客戶共同挑戰行業苛刻的運動控制難題，持續致力于助力創新者創建更美好世界。
