  • 單井數據采集系統
  • 發布時間：2011-02-25
  • 　　示功圖是油田對油井實施管理的重要依據，是油田的一項經常性的檢查項目。快速準確方便地獲取功圖對于及時了解油井產油狀態和抽油機的工作狀態，及時發現卡桿、斷桿等故障，保持采油產量、減少電量消耗都具有非常重要的意義。但采油設備的主要部件（油泵和光桿等）都位于地下，人們無法直觀知道它們的工作是否正常。借助于示功圖（抽油機負荷與抽油桿位移的關系曲線），可以判斷出采油設備工作及供油情況是否正常，以便對非正常油井進行及時的停機作業，減少設備的無效磨損，節約無效的電能消耗，保證其工作在最佳狀態。
    　　"單井數據采集系統"是安控公司針對油田生產需要，十年精心打造的有桿泵數據及功圖采集和處理、單井產液量計算的高性能單井數據采集系統。秉承安控"卓越品質，源于更高要求"的核心理念，系統具有安全可靠、操作簡單、維護方便，可適應惡劣環境等特點。
    　　系統以油井"功圖法量油技術"為核心來解決單井產液量計算。油井功圖法量油技術把有桿泵抽油系統視為一個復雜的三維振動系統，首先采集抽油機井地面示功圖，應用桿柱、液柱和油管三維振動數學模型求解，得到井下各級桿柱功圖和泵功圖，然后對泵功圖進行識別分析并計算油井產液量。
    　　"單井數據采集系統"由單井數據采集器、通訊系統、軟件系統三部分組成。系統結合了采油工程技術、自動化儀表技術、通信技術和計算機技術，具有油井自動檢測、實時示功圖、壓力、溫度等數據采集、油井工況診斷、產液量計量計算和查詢等功能。
    　　系統能夠在無人值守的情況下實現油井的遠程實時監控，實現完備的生產數據統計分析，及時掌握油井的動態變化，提高油田生產效率，保證安全生產，提高經濟效益。
    　　單井數據采集器-ECHO5313
    　　可靠、靈活、簡便
    　　單井數據采集器既可獨立工作，也可方便地聯入控制網絡實現遠程遙測，形成SCADA系統，它由RTU、傳感器、手操器等組成。RTU結合負荷傳感器、角位移傳感器或位置開關便可實現示功圖采集。

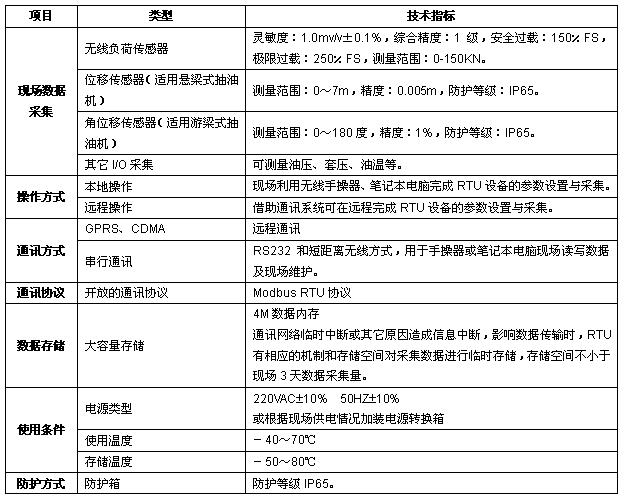

    　　主要硬件功能配置如下表：

    　　產品特點：
    　　● 配置合理，具有很強的現場適應能力，可檢測負荷、油壓、套壓、油溫、沖次等不同類型的現場參數。
    　　● 采用先進的32位芯片，嵌入式實時多任務操作系統(RTOS)。
    　　● 支持Modbus RTU等通信協議，具有RS232、GPRS/CDMA等通訊接口。
    　　● 看門狗及數據掉電保護功能，可長期保存設定參數及歷史數據。
    　　● 控制器自帶4M FLASH，可大量存儲歷史數據。
    　　● 完備的功能結構設計及防雨、防曬、防塵保護，可直接應用于工業現場。
    　　● 工業標準設計，工作溫度－40～70℃，工作濕度5～95％RH，適應各種惡劣環境。
    　　● 電源、信號入出口均有保護措施，并與主控電路隔離。
    　　● 采用無線技術手操器，可方便讀取數據或設置參數。
    　　● 安裝簡便、不需要復雜的電纜敷設工作，減少現場安裝成本，為用戶投資有效性提供了保證。
    　　● 采用免維護的設計理念，減少現場維護工作量，有效節省客戶的使用成本。
    　　● 產品的研制、生產、檢驗嚴格按照ISO9001質量體系標準進行。
    　　產品功能：
    　　● 功圖采集功能:可實時采集油井功圖。
    　　● 遠程通訊功能:抽油機功圖數據遠程傳送、讀取，工作參數遠程設定。
    　　● 現場操作功能:通過手操器或便攜電腦現場顯示功圖，讀取、設定工作參數并可存儲，可回放顯示。
    　　● 數據保護功能:自動記錄保存相關的工作狀態和數據信息，存儲歷史記錄。在掉電時，設定參數不丟失。
    　　● 錯誤判斷功能:自動判斷控制器及現場儀表錯誤，給出錯誤信息。
    　　● 自檢功能:具有控制器自檢功能，可檢查控制器的硬件故障。

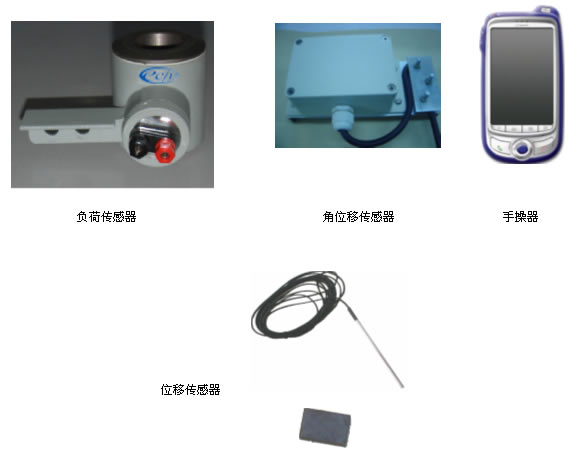

    　　附件：
    　　無線負荷傳感器：S902型負荷傳感器是專用于測試抽油機抽油桿所受壓力的專用設備。通訊協議符合IEEE802.15.4標準，無線芯片采用單片低成本低能耗的RF 收發芯片。
    　　角位移傳感器（適用于游梁式抽油機）：S901型角位移傳感器是專用于測試游梁式抽油機抽油桿位移的設備。
    　　位置傳感器（適用于懸梁式抽油機）：SKEY4型位置開關采用穩定可靠的霍爾器件制作，是專用于測試抽油機示功圖時計量抽油桿位移的專用設備。
    　　手操器：通過手操器現場顯示示功圖，現場讀取、設定工作參數，可本地讀取RTU保存的數據，上傳到軟件系統。

    　　安裝與施工：
    　　一切為客戶著想，安裝簡便，配件齊全，設計細致入微；
    　　針對油井作業頻繁的特點，精心設計產品結構及安裝方式，插拔式接線，拆裝方便。做到小修不拆卸，大修不費事。
    　　模塊式結構，安裝、拆卸無須專業人員，普通工作人員經過簡單培訓即可完成，維修方便，為您節省每一分維護成本。
    　　無線通訊設計，無線載荷設計，減少現場布線，節省施工成本。

    　　通訊系統
    　　永遠在線
    　　系統支持GPRS、CDMA通訊，合理設置通訊流量規劃，采用先進算法，節省用戶運營費用。
    　　傳輸流程：現場采集數據－現場RTU（編碼）GPRS發送－公網－信息中心－轉傳未解碼數據包－局域網－處理和應用服務器－網絡終端用戶。
    　　GPRS網絡臨時中斷或其它原因造成信息中斷，影響數據傳輸時，RTU會對采集數據進行臨時存儲，并在網絡恢復后系統主動讀取RTU的數據。存儲空間保證至少3天數據采集量。
    　　系統還支持移動存儲監測方式，適用于因條件所限，井口RTU不能與中控室通訊的狀況。工作方式為現場人員用單井數據采集器配套的附件手操器，采用短距離無線技術在現場將各RTU存儲的數據采集到手操器然后轉存到中心控制室進行數據分析，產液量計算等操作。
    　　軟件系統             為用戶設想、合心合意
    　　"單井數據采集系統"是針對油田生產而開發的集數據采集顯示、數據分析存儲、輔助管理、WEB發布功能的專用一體化軟件系統。系統設計遵循"簡單實用、經濟高效"的原則，軟件自動化程度高，實時采集、實時計算、實時發布。系統實現了油井產液量的自動計量、油井產液量的查詢和油井運行監控，油井生產狀況、功圖、產液量曲線展示，實現單井生產信息的數字化處理。油井的示功圖、產液量、壓力等生產數據可以隨時提取，管理人員可以及時發現油井的異常情況并采取措施。
    　　軟件系統的設計以簡化地面計量流程和提高系統效率為目標，是油田自動化和生產分析設計工作有機的結合，從而為油田地面工藝系統的優化設計提供強有力的技術支撐。
    　　現場工藝仿真：單井量油控制器實時采集現場數據，監視現場設備生產狀態，模擬現場工藝流程。

    　　功圖采集：實時采集地面功圖，可根據現場要求靈活設定功圖刷新頻率；與抽油機基本數據結合，計算出井下泵功圖，更真實的反應井下實際情況。
    　　功圖分析：可按時間順序?qū)γ總€井口進行功圖疊加對比，直觀得出井口功圖的變化趨勢；可以診斷出供液不足、自噴等井口工況。
    　　產液量計算：系統以油井"功圖法量油技術"為核心來解決單井產液量計算，計量算法有很強的適用性，油井生產后期階段的間歇出油、間抽工作和井況變化較大的情況下，同樣能夠適用。
    　　安全功能：系統根據功圖可自動判斷斷桿、卡桿等故障；同時監測負荷、壓力等參數，異常時主動產生聲光報警，保證系統生產安全。

    　　統計、分析功能：生成單井產液量的曲線，方便工作人員觀察單井產液量的變化，可以設定站、層位、區塊等的地質統計信息。
    　　定制查詢功能：用戶可定制查詢條件，對數據進行查詢，如設定查詢產液量波動比較大的不正常井；油套壓變化較大的井等操作，查詢輸出支持曲線、報表、餅圖等方式，方便打印。

    　　提供標準數據庫接口：可方便與其它系統共享數據；
    　　海量信息存儲：歷史數據長期存儲，油井生產日志支持工程師對日常生產決策分析；
    　　高效的WEB發布功能：無論企業內部局域網還是互聯網都可以實時發布數據。
    　　系統結構圖：

    　　單井數據采集器既可獨立工作，也可方便地聯入控制網絡實現遠程遙測，形成SCADA系統。
    　　效益分析             用戶看得見
    　　功圖法計量技術使油井產液量連續計量成為現實；
    　　在線功圖給出的油井診斷結果，為現場生產工礦分析和管理提供了有力的保證；
    　　改變了傳統的油井計量方式，能夠簡化地面計量流程，降低油田開發投資；
    　　生產現場遠程自動數據采集和分析，減少交通車輛配備數量和運行時間，降低生產運行費用；
    　　提高勞動生產率，減少生產管理人員，改善工人的勞動環境；
    　　對抽油井進行生產分析、優化和決策，減少停產時間，提高油井生產時率；
    　　自動化測控系統與分析優化決策系統聯用，提高油田科學化管理水平和系統效率。
    　　應用業績               讓用戶放心
    　　新疆油田
    　　冀東油田
    　　吐哈油田
    　　青海油田
    　　華北油田
    　　中石化西北管理局
    　　塔里木油田
    　　大港油田
