雙脈寬調制變換器勵磁的變速恒頻風電系統

發布時間:2010-02-03 作者:孫海生, 任永峰, 李含善

        0 引 言
        風能是一種非常具有開發潛力的可再生能 源,近年來風力發電技術已經得到各國學者的廣 泛關注。風力發電技術中的變速恒頻發電方式是 目前風力發電技術的發展方向。雙饋感應發電機 (DF IG)作為風力發電機具有變速運行范圍寬,勵 磁電源容量小及有功和無功功率可以靈活控制的 特點,因此雙饋電機變速恒頻風力發電系統成為 研究的熱點。
        在基于DF IG的變速恒頻風電系統中,如何 控制其轉子電壓或電流的幅值、頻率及相位,并實 現能量的雙向流動是控制的關鍵[ 1 ] 。因此選擇 合適的勵磁變頻器及采用哪種控制方式[ 223 ]顯得 尤為重要。目前可用于變速恒頻風電系統的勵磁 電源有交交變頻器、雙脈寬調制( PWM)變換器和 矩陣變換器[ 4 ] 。交交變頻器輸出電壓諧波多,輸 入側功率因數低,使用功率元件數量多,現已很少 采用。近年來出現的矩陣變換器主電路簡單,采 用全控型開關器件,具有優良的輸入、輸出特性, 輸出頻率不受限制,能量可以雙向流動,變換效率 較高。但由于矩陣變換器所用開關器件數目較雙 PWM變換器所用器件多,器件承受的耐壓高,并 且輸入、輸出控制不解耦,這些缺點一定程度上限制了其在風力發電中的應用。 為了克服以上兩種變換器的缺點,可采用雙 PWM變換器作為變速恒頻風電系統的勵磁電源。 文獻[ 5, 6 ]以雙PWM變換器作為勵磁電源研究 了DF IG系統的控制策略。本文在分析雙PWM 變換器數學模型的基礎上對變速恒頻風電系統的 控制策略進行了分析,并作仿真驗證。仿真結果 表明,本系統具有能量雙向流動能力,其輸入輸出 功率因數可以獨立調節,具有較小的輸入輸出諧 波,能夠?qū)崿F(xiàn)風能的高質量發電。
        1 變速恒頻風力發電系統控制策略
        1. 1 轉子側變換器定子磁鏈定向控制策略
        因?yàn)镈F IG的定子繞組直接接在無窮大電網 上,可以近似地認為定子的電壓幅值、頻率都是恒 定的,所以異步雙饋電機一般采用定子磁鏈定向 控制策略,如圖1所示。此時, d、q軸上的磁鏈分 量分別為:Ψd s =Ψs ,Ψqs = 0。由于DF IG定子側頻 率為工頻,定子電阻遠小于定子電抗,可以忽略, 則Rs = 0, DF IG感應電動勢近似等于定子電壓。 因?yàn)楦袘?yīng)電動勢e1 落后Ψs 90°,故e1 位于q軸負 方向,有ud s = 0, uqs =Us ,其中Us 為定子電壓矢量 的幅值,當定子端并入理想電網后, Us 等于電網 電壓矢量,為常數。

 定子磁鏈定向坐標變換

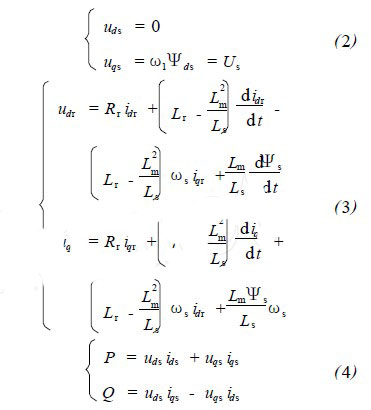

        根據以上討論,且忽略定子電阻壓降,即可得 到雙饋電機的磁鏈方程、電壓方程和功率方 程[ 728 ] :

函數
函數
函數


        根據DF IG數學模型,可以得出轉子側PWM 變換器控制策略框圖如圖2所示。

 根據DF IG數學模型,可以得出轉子側PWM 變換器控制策略框圖


        整個系統為雙閉環結構,內環為轉子電流控 制環,由id r、iqr兩個控制通道組成,電流誤差經調 節后輸出電壓控制量,疊加Δud r、Δuqr前饋電壓補 償量,即可得到同步旋轉坐標系中的轉子電壓控 制量,再經坐標變換得到雙饋電機轉子二相靜止 電壓控制指令u 3 αr , u 3 βr , 經SVPWM后產生所需的
        勵磁電壓及電流。外環為轉速控制環,根據當前 風速計算出對應于風力機最佳葉尖速比的轉速值 作為轉速環的給定,和電機轉速反饋值比較后的 差值送入轉速控制器,輸出為轉子q軸電流的給 定值。d軸電流的給定值可以根據電網對風電系 統的無功要求計算得出。通過給定不同的轉子d 軸電流即可實現不同的無功功率輸出。
        1. 2 網側變換器電網電壓定向控制策略
        網側變換器控制系統的目的是為轉子側變換 器的功率雙向流動提供通道,同時實現網側單位 功率因數或可變功率因數運行。為簡化控制算 法,應用空間坐標變換,將同步旋轉dq坐標系d 軸定向于電網電壓矢量us 的方向上,得電網電壓 的dq分量為:pdf

標簽:變換器,發電機,變速恒頻
