和利時核電站計算機檢測系統
發布時間：2008-04-23 來源:www.xstr.xyz
簡介：
大亞灣核電站新型數字監測系統（以下簡稱KIT/KPS改造工程）是大亞灣核電站為了適應核電站安全性管理和設備管理的需要，由北京和利時系統工程股份有限公司合作研制的一套與原有KIT系統并行運行，集數據采集、工程應用于一體的計算機系統。
北京和利時系統工程股份有限公司承接的大亞灣核電站新型數字監測系統項目，已于2000年5月在現場安裝調試完畢并在大亞灣核電站投入正常使用，該系統已經成為大亞灣核電站數據采集系統（KIT/KPS）中不可分割的一部分。一年多的運行經驗表明，該KIT/KPS改造工程性能穩定可靠，其抗干擾能力、實時響應性、采集數據精度、雪崩參數等性能指標，達到或超過了原來系統的同類指標。
一、系統結構

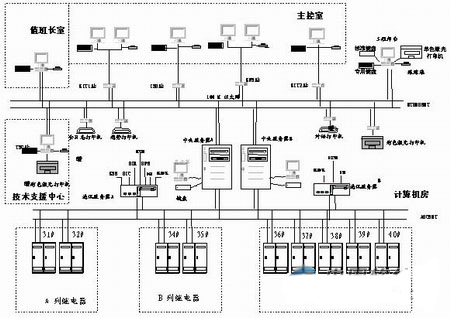

該系統的硬件從邏輯結構上分為數據采集與處理、中央數據處理和人機接口設備三級。數據采集與處理級、中央數據處理級之間通過令牌總線網絡通信；中央數據處理級與人機接口級通過高速以太網絡通信。詳見系統硬件邏輯結構下圖。
二、系統功能
KIT完成的功能：
◆現場數據采集和預處理：包括開關輸入量和模擬輸入量的采集、故障探測和抑制處理、物理標度變換等。
◆變量的顯示打印：包括變量監督、報警、日志、監測顯示、趨勢、示意圖、追憶、事故順序記錄、變量驗證、打印輸出、開關量和模擬量輸出等。
◆計算：包括汽輪機效率計算、氙預測等。
◆后備存儲。
此外，還有系統試驗，GPS時鐘同步等。
KPS在功能上是獨立于KIT外的另一個重要的監視系統，主要用于監視核電站事故期間和事故后的安全情況以及應采取的措施。幫助操作員及時、準確地判斷產生事故的原因，并為操作員推薦一序列避免、限制或緩解堆芯狀態惡化及可能造成放射性釋放的措施。使操作員能夠執行安全動作程序，監視安全動作的執行過程和結果。KPS功能包括一系列邏輯方程的運算、一系列模擬圖、表格和其它信息的顯示以及人機會話操作。
主要功能如下：
◆識別第一故障
◆執行機構的監督
◆故障或事故診斷和規程選擇（DEC）
◆安注后事故診斷和規程選擇（A0）
◆安全注入監視
◆電站運行點監視
◆電站狀態監測
◆余熱排除的監測
◆安全功能的監測
◆協助運行的綜合顯示功能等。
三、系統性能指標
◆系統的處理能力：系統即時同步處理開關量產生的變位，并滿足在每5秒中內處理全部模擬量數據。
◆雪崩處理能力：系統處理雪崩事件的能力是原來系統的1.28倍。
◆CRT響應時間：所有CRT畫面從按鍵到顯示完成的時間均小于2秒鐘。
◆數據精度與顯示范圍：模擬量輸入信號的精度為：電壓、電流信號精度優于1‰；溫度信號的誤差不大于0.5℃；顯示范圍可以隨系統采集部件(IMH20)的精度而延伸（比原系統的顯示精度高，顯示范圍大）。
◆雙機切換時間：系統提供兩臺互為備份的采集站，隨原KIT系統主機的切換時間≤2秒。
◆系統具有較完善的核電站用戶應用功能，已經直接投用在現場的功能包括：核電站的數據采集和數據監測處理功能；主控室KIT報警屏同步報警顯示監視功能；主控室實時報警處理（報警卡）功能；與原系統實時同步的日志信息顯示和查詢功能；模擬量的實時趨勢、歷史數據顯示功能；實時模擬圖顯示和鏈接功能；主控室運行日志報表顯示打印功能；核電站專項指標處理功能；向第三方傳輸數據的應用功能；事故追憶功能；歷史數據存儲管理功能。
四、系統特點
該系統是在不干擾核電站正常運行的條件下采用實時數據復制技術對在役核電站監測系統（以下簡稱KIT系統）進行的升級改造。新型系統大幅度地提高了原KIT系統的功能，并為核電站運行維護及安全監測系統應用功能的擴充提供了基礎平臺。系統實際投入運行15個月以來，運行穩定可靠、性能良好。其顯著的特點是：
◆新型系統擴充了原KIT系統的功能（例如數據開放接口、數字化報警信息處理、趨勢顯示及狀態分析、歷史數據存儲與查詢、實時數據網上瀏覽等），提高了系統性能指標，改善了人機界面，為核電站運行、維修、設備管理等部門提供了功能更強大的監測手段，顯著提高了安全監督水平，并為核電站應急指揮中心提供了完整的實時數據。
◆新型系統采用的數據分流和截取技術具有先進性、獨創性。從原KIT系統數據采集設備與中央機之間的通訊鏈路上進行數據分流和解讀，在確保原KIT系統正常運行的前提下，實現了數據獲取地完整性和準確性，并且同時使得新型系統與原KIT系統能夠并列運行，實時性得到保障。目前國內外均未發現與本系統類似的用于核電站的改造方案。
◆系統采用開放的體系構架和先進的硬件設計及軟件開發技術，為進一步擴充故障智能診斷系統、操縱員決策支持系統等核電站專用應用功能提供了基礎平臺。
五、系統運行效果
運行經驗表明，該系統性能穩定可靠，抗干擾能力、實時響應性、采集數據的精度、雪崩參數等性能指標，均達到或超過了原來系統的各項指標。系統所提供的各項功能針對性很強，完全按照核電站“注重安全性、注重實用性、注重繼承性”的設計宗旨，不僅填補了、原系統的多項空白豐富了各級使用人員對于使用手段。
同時該系統為今后KIT的改造作好了技術準備和前期試驗，不僅可以減少改造的工期和資金，而且為我國核電站建設的數字化改造積累了經驗。該系統具有自主知識產權，可以有效提高核電建設的國產化率，提高我國在高科技領域參與國際競爭的能力。
